LED DE ESTADO
El LED de estado se utiliza para indicar ambos modos de funcionamiento, el estado del ajuste, y
códigos de error. La tabla siguiente recoge los códigos de estado de LED y su significado.
INDICACIÓN LED
LED de estado encendido.
El LED de estado se apaga, y parpadea una vez.
El LED de estado se apaga, y parpadea dos veces.
El LED de estado se apaga, y parpadea tres ve-
ces.
El LED de estado parpadea 4 veces.
El LED de estado parpadea 5 veces.
INFORMACIÓN DE APLICACIÓN
FUNCIONAMIENTO MÓVIL
El AT-897Plus es perfectamente adecuado para uso móvil. Puede instalarse bajo el tablero del
coche al lado del transceptor, o montado remótamente. El único requisito es que debe permanecer
seco.
El cable de intercomunicación de radio suministrado es de 35,5 cm de largo. Si desea colocar el
AT-897Plus mucho más lejos del transceptor de lo que el cable le permite, se necesitará un cable
especial para poder montarlo. Esto se puede realizar de dos maneras: cortando el cable suminis-
trado y soldando un latiguillo entre todas las conexiones; o comprar conectores nuevos y cable para
montar desde cero el cable de intercomunicación de una longitud especial.

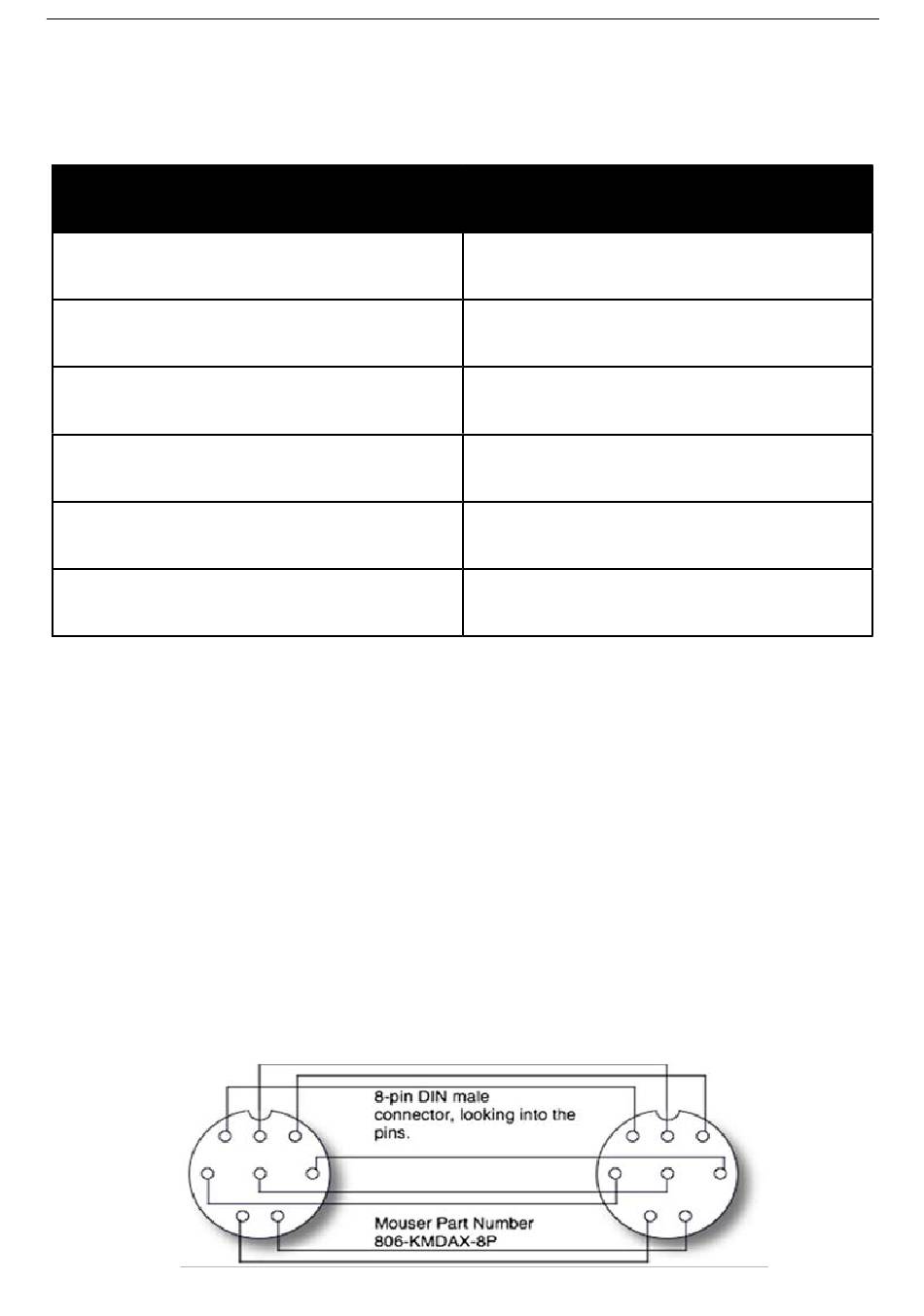

El conector de intercomunicación CAT de 8 pin es un Conector Kycon núm. parte KMDAX-8PIN. La
conexión de pins para este cable es individual y directa; ya que se utilizarán todas las ocho seña-
les.
SIGNIFICADO
El acoplador está ajustando.
El acoplador ha completado un ciclo de ajuste; se
ha encontrado una sintonización ROE buena.
Se ha completado el ciclo de ajuste; la sintoniza-
ción de ajuste está en una ROE de entre 1.5:1 y
3.0:1.
Se ha completado el ciclo de ajuste; la sintoniza-
ción de ajuste está en una ROE de 3.0:1.
Fallo en el ciclo de ajuste; la RF se ha perdido en
medio del ajuste.
Fallo en el ciclo de ajuste; no se ha detectado
ninguna RF.
Manual de uso LDG AT-897Plus
17
