Retorno del circuito solar -
acumulador intermedio
Conexión de ampliación -
acumulador intermedio
THES2424 12/13 V 1.1
6.6.1 Montar la conexión de ampliación
Accesorios Para el empalme de ampliación necesita el tubo de ampliación que forma parte del
volumen de suministro.
Requisitos El acumulador está completamente vacío.
Para montar el empalme de ampliación, proceda de la siguiente manera:
5
4
3

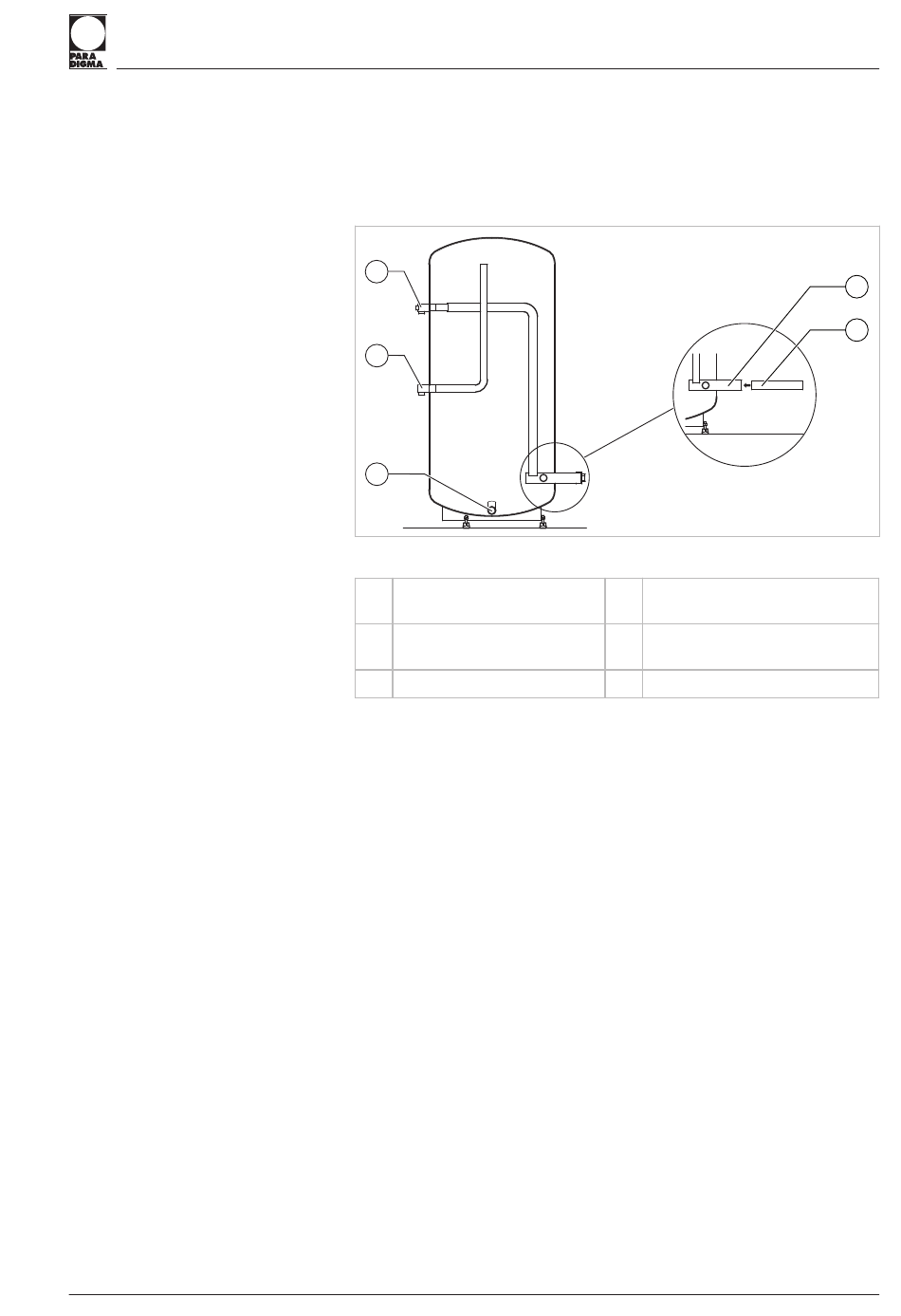

Introduzca el tubo de ampliación
1 Empalme de ampliación
2 Tubo de ampliación
3 Retorno solar (SR)
1. Extraer la capota de cierre en el empalme de ampliación (1)
2. Desplazar el tubo de ampliación (2) hasta el tope en el empalme de amplia­
ción (1)
3. Instalar las tuberías entre el acumulador combinado y el acumulador interme­
dio
Observe las "Indicaciones para la instalación de tuberías"
6.6.2 Instalar tuberías
En función del esquema de la instalación, por las tuberías pasará el caudal volumé­
trico de todos los circuitos de calefacción simultáneamente, así como el caudal vo­
lumétrico máximo de la estación de agua sanitaria.
El diámetro de las tuberías deberá tener una dimensión mínima de un ancho nomi­
nal más que el del avance del circuito de calefacción.
Para no limitar el caudal que pasa por la estación de agua sanitaria con una am­
pliación del acumulador, la pérdida de presión en la tubería de unión entre la co­
nexión de ampliación y el acumulador intermedio deberá ser mínima.
6 Instalación hidráulica
4 Impulsión del acumulador (zona pri­
maria)
5 Retorno del acumulador (zona pri­
maria)
1
2
