7 Instalación eléctrica
34
7 Instalación eléctrica
PELIGRO
Peligro mortal por descarga eléctrica
Las conexiones eléctricas del aparato tienen tensión eléctrica.
► Dejar siempre en manos de un instalador cualificado la instalación eléctrica.
► Desconectar la alimentación de corriente.
► Asegurar la alimentación de corriente contra conexión accidental.

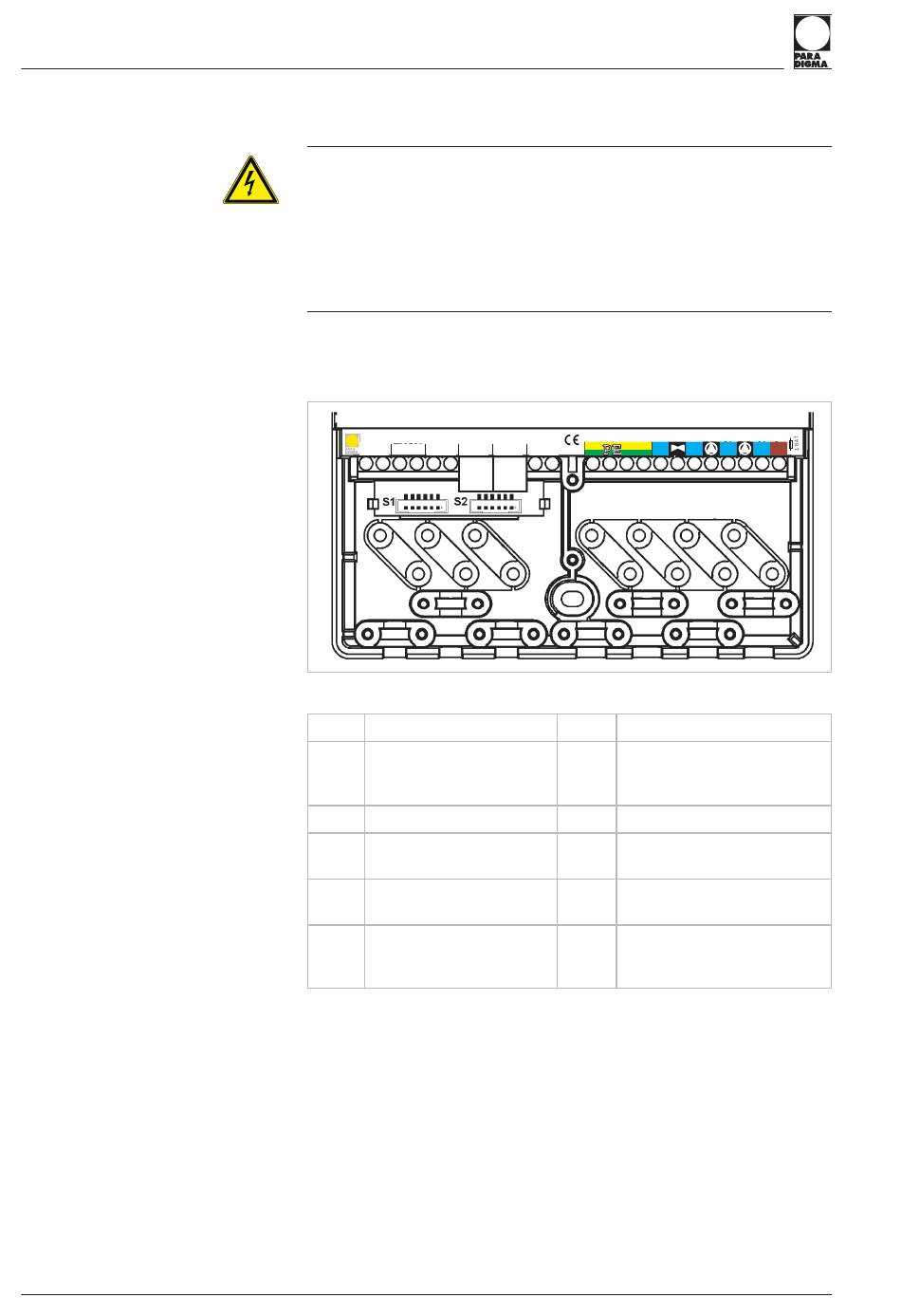

7.1 Vista general de las conexiones del regulador de
agua sanitaria
09-7572 SystaExpresso II
RES TWW PWM S1
Bornes regulador de agua sanitaria
Res Sin asignación
TWW montado de fábrica
Sensor de temperatu­
ra TWW
PWM Sin asignación
S1 montado de fábrica
Sensor S1
S2 montado de fábrica
Sensor S2
BUS Cable de BUS para el regula­
dor de calefacción Systa­
Comfort II
7.2 Acceso a los bornes de conexión
Requisitos El revestimiento de la estación de agua sanitaria ha sido retirado.
Para tener acceso a los bornes de conexión del regulador de agua sanitaria, proce­
da de la siguiente manera:
1.
Desatornille el tornillo de sujeción en la tapa de la carcasa del regulador
2. Retire la cubierta inferior
→ Los bornes de conexión del regulador de agua sanitaria están accesibles.
N
S2 BUS
PE Conductor de puesta a tierra
V Sin asignación
PZ Bomba recirculación
PS montado de fábrica
Bomba del acumulador
230V~­ Suministro de corriente
50Hz
V PZ PS
230V~ 50Hz
N N N L
