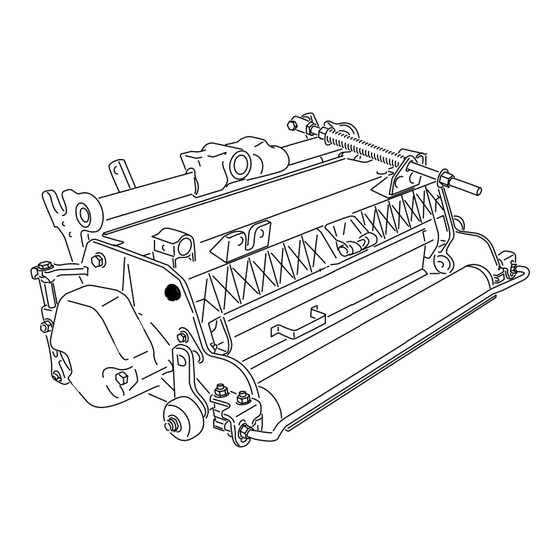

- Página 1 Form No. 3392-163 Rev A Unidad de verticorte Unidad de corte Reelmaster ® Serie 6000-D Nº de modelo 03877—Nº de serie 316000001 y superiores *3392-163* A Registre su producto en www.Toro.com. Traducción del original (ES)
-
Página 2: Tabla De Contenido
Servicio 7 Montaje de los soportes y las cadenas de Técnico Autorizado o con Asistencia al Cliente de Toro, y elevación ............7 tenga a mano los números de modelo y serie de su producto. -
Página 3: Seguridad
Toro. Las piezas de repuesto de que las unidades de verticorte están en perfectas y accesorios de otros fabricantes podrían ser peligrosos, y condiciones de funcionamiento. -
Página 4: Montaje
Montaje Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento Descripción Cant. – No se necesitan piezas Inspeccione la unidad de verticorte. Rodillo de transporte Instale los rodillos de transporte. – No se necesitan piezas Ajuste la profundidad de las cuchillas. -
Página 5: Inspección De La Unidad De Verticorte
Nota: Cuando sea necesario inclinar la unidad de verticorte y dejar expuestas las cuchillas, utilice el soporte de pie (suministrado con la unidad de tracción); consulte Figura Instalación de los rodillos de transporte Piezas necesarias en este paso: Rodillo de transporte Procedimiento Sujete un soporte de rodillo de transporte al pasador de cada placa lateral con una chaveta... -
Página 6: Ajuste Del Deflector De Hierba Trasero
de verticorte en cada extremo del molinete, consulte Figura Figura 5 1. Deflector de hierba trasero 2. Tornillo de caperuza de pivote 2. Gire el deflector de hierba a la posición deseada y Figura 4 apriete los tornillos de caperuza (Figura 1. -
Página 7: Ajuste De Los Rodillos De Transporte
Montaje de los soportes y las cadenas de elevación Piezas necesarias en este paso: Cadena de elevación Soporte de la cadena Perno en U Tuerca Figura 6 Arandela 1. Rascador del rodillo frontal 3. Rodillo de transporte Tornillo 2. Rascador del rodillo 4. -
Página 8: Instalación De Los Contrapesos
Nota: Gire los soportes 10° hacia fuera respecto a 2. En los brazos de elevación 2 y 3, posicione los soportes y los pernos en U a 38 cm por detrás de la línea central la máquina. del pivote (Figura 4. -
Página 9: Instalación De Los Molinetes De Verticorte
2. Introduzca el eje horizontal del nudo del pivote en el tubo de montaje del bastidor de tiro (Figura 12). 3. Fije el nudo del pivote al bastidor de tiro con una arandela de empuje, una arandela plana y un tornillo de caperuza con arandela prensada (Figura 12). -
Página 10: Operación
Operación Período de Aprendizaje Antes de utilizar los molinetes de verticorte, evalúe el rendimiento del molinete con el ajuste deseado. Utilícelos en una zona despejada no utilizada para averiguar si producen los resultados deseados. Ajústelos según sea necesario. Consejos de operación •... -
Página 11: Mantenimiento
Mantenimiento Ajuste de los cojinetes del molinete Lubricación de la unidad de Para asegurar la duración de los cojinetes del molinete, verticorte compruebe periódicamente si hay holgura en los extremos del mismo. Compruebe y ajuste los cojinetes como se indica a Cada unidad de corte dispone de 7 engrasadores que deben continuación: lubricarse semanalmente con grasa de litio Nº... -
Página 12: Sustitución De Las Cuchillas
con los extremos afilados de las cuchillas que no estaban en uso. Esto producirá un rendimiento insatisfactorio de la unidad de verticorte. Preste especial atención al retirar y al instalar las cuchillas de verticorte. 4. Instale la nueva cuchilla en el sentido de las agujas del reloj, para que el taladro de posicionamiento (Figura 18) quede desplazado 90 grados en el eje respecto al... - Página 13 Notas:...
-
Página 14: Declaración De Incorporación
El método de transmisión será electrónico. Esta maquinaria no debe ponerse en servicio hasta que haya sido incorporada en los modelos Toro homologados, según lo indicado en la Declaración de conformidad correspondiente y de acuerdo con todas las instrucciones, para que pueda declararse conforme a todas las Directivas pertinentes. - Página 15 Toro local. El sistema de garantías de Toro está hospedado en servidores ubicados en los Estados Unidos, y por tanto las leyes de privacidad aplicables pueden no proporcionar la misma protección que en su país.
- Página 16 Países fuera de Estados Unidos o Canadá Los clientes que compraron productos Toro exportados de los Estados Unidos o Canadá deben ponerse en contacto con su Distribuidor Toro para obtener pólizas de garantía para su país, provincia o estado. Si por cualquier razón usted no está satisfecho con el servicio ofrecido por su distribuidor, o si tiene dificultad en obtener información sobre la garantía, póngase en contacto con el importador Toro.
