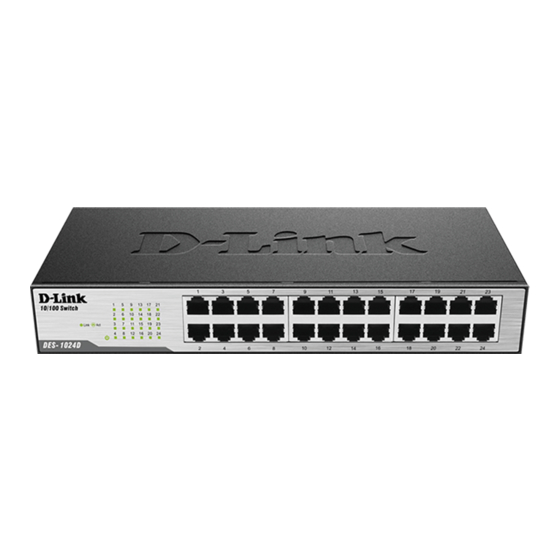

- Página 1 DES-1024D Conmutador Ethernet de 24 puertos a 10/100 Mbps Manual...
-
Página 2: Tabla De Contenido
Í NDICE Acerca de esta guía ..............1 ....................1 BJETIVO ..................1 ÉRMINOS ............. 1 ESUMEN DE ESTA UÍA DEL USUARIO Introducción ................. 2 ..............2 ECNOLOGÍA THERNET ..................4 ARACTERÍSTICAS IEEE802.1p de calidad de servicio ..........5 S) ........5 ENTAJAS DE LA CALIDAD DE SERVICIO S) .......... -
Página 3: Acerca De Esta Guía
CERCA DE ESTA GUÍA Le felicitamos por la compra del conmutador Fast Ethernet de 24 puertos a 10/100 Mbps DES-1024D. Este dispositivo integra las capacidades de red Fast Ethernet a 100 Mbps y Ethernet a 10 Mbps en una solución de gran flexibilidad. -
Página 4: Introducción
NTRODUCCIÓN En este capítulo se describen las características del DES-1024D y ofrece información general acerca de la tecnología de conmutación Ethernet/Fast Ethernet. Tecnología Fast Ethernet Ethernet, junto con su homólogo más rápido Fast Ethernet, es el estándar de conexión en red más conocido de los utilizados en la actualidad. - Página 5 videoconferencia. La instalación de la mezcla correcta de conmutadores Ethernet podría dar lugar a las técnicas más prometedoras, así como a la mejor rentabilidad de la inversión. Un conmutador aumenta la capacidad y disminuye la carga de la red al dividir la red de área local en segmentos de LAN diferentes.
-
Página 6: Características
área local. Características El DES-1024D es un conmutador de alto rendimiento diseñado específicamente para entornos en los que el tráfico en la red y el número de usuarios aumentan continuamente. -
Página 7: Ieee802.1P De Calidad De Servicio
IEEE802.1 P DE CALIDAD DE SERVICIO Los conmutadores DES-1024D admiten la calidad de servicio en el establecimiento de colas de prioridad 802.1p. En esta sección se describe la puesta en marcha de la QoS (Calidad de servicio) y las ventajas de utilizar el establecimiento de colas de prioridad 802.1p. -
Página 8: Conocer La Calidad De Servicio (Qos)
Asignación de calidad de servicio en el conmutador How 802.1p works Funcionamiento de 802.1p 4 Priority Queues 4 colas de prioridad Queues Colas Priority Prioridad Class-0 Clase 0 Class-1 Clase -1 Class-2 Clase 2 Class-3 Clase 3 La imagen anterior muestra la configuración de prioridades predeterminada para el Conmutador. -
Página 9: Desempaquetado Y Configuración
ESEMPAQUETADO Y CONFIGURACIÓN Desempaquetado Abra las cajas de envío del DES-1024D y desempaquete su contenido con cuidado. La caja debe contener los elementos siguientes: Un conmutador Fast Ethernet de 24 puertos a 10/100 ... -
Página 10: Configuración
Instalación en escritorio Al instalar el DES-1024D en un escritorio o estante, se deben acoplar las patas de goma incluidas con el dispositivo en primer lugar con el fin de producir la menor cantidad posible de arañazos o marcas en la superficie en la que se coloque el Conmutador. -
Página 11: Montaje En Estante
Montaje en estante El DES-1024D se puede instalar en un estante de 19 pulgadas para EIA de tamaño estándar dentro de un armario de conexiones junto con otros equipos. Acople los soportes de montaje a cada lado del panel frontal del Conmutador (como se muestra en la ilustración siguiente) y fíjelos con los tornillos... -
Página 12: Identificación De Los Componentes Externos
DENTIFICACIÓN DE LOS COMPONENTES EXTERNOS Panel frontal La imagen siguiente muestra los paneles frontales del conmutador. Conmutador Fast Ethernet de 24 puertos a 10/100 Mbps Panel de indicadores LED Consulte el capítulo siguiente para obtener información detallada acerca de cada uno de los indicadores LED del conmutador. -
Página 13: Entrada De Alimentación En El Panel Posterior
Puertos de par trenzado Estos puertos admiten la función de detección cruzada MDI/MDIX automática siempre que exista conectividad ‘plug and play’ real, lo que elimina la necesidad de cables cruzados o puertos de enlace ascendente. Se puede enchufar cualquier puerto de forma sencilla a un servidor, estación de trabajo o terminal utilizando el cable de par trenzado directo habitual. -
Página 14: Bahía De Seguridad Kensington
Bahía de seguridad Kensington El DES-1024D ha ofrecido a los clientes la mejor opción de seguridad mediante una bahía de seguridad Kensington en el panel posterior. La bahía de seguridad Kensington agrega valor al DES-1024D al ofrecer a los clientes una sencilla solución de seguridad integrada. - Página 15 Paso 5: Acople el aro de orejeta del terminal situado en el otro extremo del cable de conexión a tierra a un taco o perno de conexión a tierra en el bastidor en el que está instalado el conmutador. Paso 6: Compruebe que las conexiones del conector de tierra en el conmutador y en el bastidor están acopladas firmemente.
-
Página 16: Especificaciones Técnicas
SPECIFICACIONES TÉCNICAS General IEEE 802.3 para Ethernet 10BASE-T Normas IEEE 802.3u para Fast Ethernet 100BASE-TX Cumplimiento de IEEE 802.1p Protocolo CSMA/CD Ethernet: 10 Mbps (medio Dúplex), 20 Mbps (Dúplex completo) Velocidad de transferencia de Fast Ethernet: 100 Mbps (medio Dúplex), 200 Mbps (Dúplex los datos completo) Topología... -
Página 17: Rendimiento
SPECIFICACIONES TÉCNICAS Rendimiento Método de Almacenamiento y envío transmisión: Memoria intermedia de 256 KBytes (2 Mbits) por dispositivo RAM: Tabla de direcciones de 8 K de entradas por dispositivo filtrado: Filtrado de Ethernet a 10 Mbps: 14.880/pps paquetes/veloci Fast Ethernet a 100 Mbps: 148.809/pps dad de envío: Dirección MAC Actualización automática... - Página 18 Ver. 6.00 2013/05/30...
