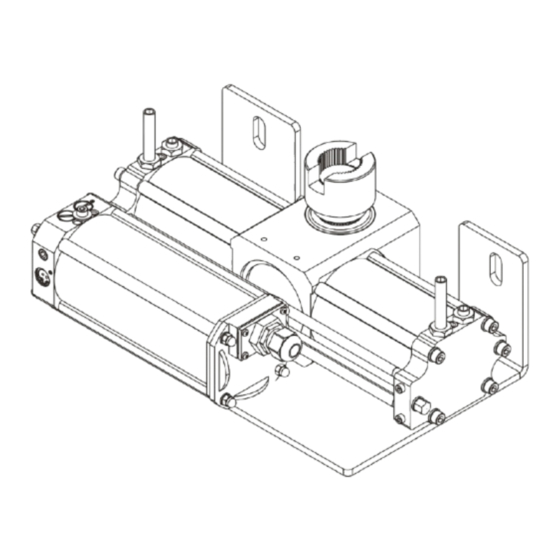

- Página 1 FLOOR FLOOR 830 - (81300) Operador oleodinámico enterrado FLOOR 824 - (81324) INSTRUCCIONES PARA LA INSTALACIÓN...
- Página 2 FLOOR • Este producto ha sido probado en Gi.Bi.Di. averiguando la perfecta correspondencia de las características a las normas vigentes. • La empresa Gi.Bi.Di. S.r.l. se reserva el derecho de modificar los datos técnicos sin previo aviso, en función de la evolución del producto. POR FAVOR LEER CON ATENCIÓN ESTE MANUAL ANTES DE PROCEDER CON LA INSTALACIÓN.
-
Página 3: Advertencias Para La Instalación
La automatización está compuesta por un operador enterrado, que transmite el movimiento a la puerta, y por una central oleodinámica de distribución integrada en el operador. Los operadores FLOOR 830-824 son intercambiables con las versiones FLOOR 810-812, hacer referencia al capítulo 18 “Instalación operador FLOOR 830-824 en una caja FLOOR ya existente”. -
Página 4: Predisposiciones Eléctricas
FLOOR ADVERTENCIAS PARA EL USUARIO En caso de averías o anomalías en el funcionamiento, es necesario cortar la alimentación en el diferencial previo al equipo y llamar al servicio de asistencia técnica. Comprobar periódicamente el funcionamiento de los equipos de seguridad. Las eventuales reparaciones deben ser realizadas por personal especializado, usando materiales originales y certificados. -
Página 5: Datos Técnicos
Es importante que en la línea de alimentación se instale, previo al equipo, un interruptor magnetotérmico- diferencial omnipolar con apertura mínima de los contactos de 3 mm. 2 - DATOS TÉCNICOS OPERADOR FLOOR 824 FLOOR 830 Frecuencia de uso (%Fu) a 20°C 80% 2a 40% 2b Motor eléctrico... -
Página 6: Dimensiones
FLOOR Curva de uso máximo De los gráficos 2a y 2b es posible obtener el tiempo de funcionamiento en base a la frecuencia de uso deseada. Diagrama aplicativo Utilizando el gráfico 2c es posible determinar la longitud máxima de la puerta en base al peso de la misma. 3 - DIMENSIONES Referencias a la imagen 4 - NOMENCLATURA CASSETTA DI FONDAZIONE... -
Página 7: Advertencias Preliminares
FLOOR 6 - ADVERTENCIAS PRELIMINARES • Comprobar que la estructura de la cancela sea adecuada para acoger el operador. • Comprobar que las partes fijas y móviles de la cancela sean estructuralmente íntegras y adecuadas o si son necesarias obras de refuerzo. •... -
Página 8: Empotramiento Caja De Fundación
FLOOR 8 - EMPOTRAMIENTO CAJA DE FUNDACIÓN 1 - Hacer una excavación en el terreno debajo del pilar 8a , crear una base de guijarro de grava para evitar restaños de agua Á 8a . 2 - La bisagra inferior preexistente no sirve y debe ser va removida À 8a . -
Página 9: Instalación Operador
FLOOR • Soldar el perno autoportante sobre el perfil en U para que la extremidad fresada sea perpendicular al perfil en U 9e . • Lubricar con grasa el piñon autoportante. • Insertar en la caja el perno autoportante con el perfil en U soldado. •... -
Página 10: Regulación Del Par Expreso
FLOOR 12 - REGULACIÓN DEL PAR EXPRESO Para aumentar el par expreso, girar con un destornillador en sentido horario las válvulas Æ y Ç 5 ; para reducir el par expreso, girar las válvulas en sentido antihorario. En detalle sobre el operador instalado en la puerta IZQUIERDA: •... -
Página 11: Opcional Grupo Final De Carrera
FLOOR En detalle sobre el operador instalado en la puerta IZQUIERDA: • La válvula È 5 controla la reversibilidad en APERTURA. • La válvula É 5 controla la reversibilidad en CIERRE. En detalle sobre el operador instalado en la puerta DERECHA: •... -
Página 12: Verificaciones Finales
Para otras informaciones relativas a las normativas de referencia, pueden conectarse al sitio internet: www.gibidi.com 18 - INSTALACIÓN OPERADOR FLOOR 830-824 EN UNA CAJA FLOOR YA EXISTENTE Si se debe proceder a la instalación del operador al interior de una caja ya esistente, es necesario verificar que la caja tenga el montante de soporte de la puerta perfilado, como en À... -
Página 13: Declaración De Conformidad
OPERADOR OLEODINÁMICO FLOOR 824-830 cumplen la siguiente Directiva CEE: • Directiva EMC 2004/108/CE y modificaciones sucesivas; • Directiva LVD 2006/95/CE y modificaciones sucesivas (FLOOR 830) y que se han aplicado las siguientes normas armonizadas: • EN60335-1; EN61000-6-1; EN61000-6-3 Fecha 10/03/2011... - Página 14 FLOOR NOTAS...
- Página 15 FLOOR NOTAS...
- Página 16 GI.BI.DI. S.r.l. Via Abetone Brennero, 177/B 46025 Poggio Rusco (MN) - ITALY Tel. +39.0386.52.20.11 Fax +39.0386.52.20.31 E-mail: comm@gibidi.com Numero Verde: 800.290156 w w w . g i b i d i . c o m...
