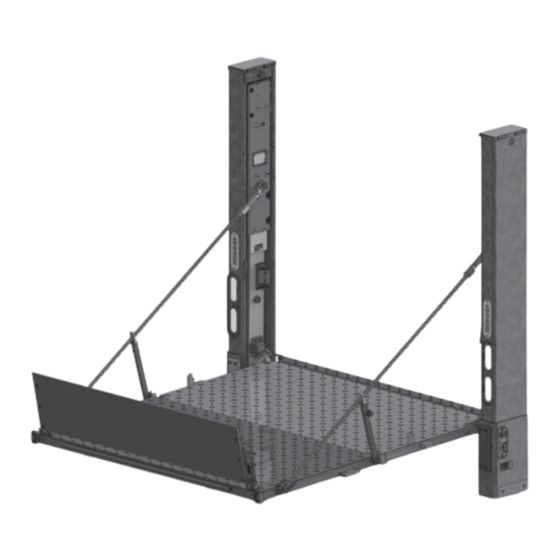

MS-16-11
REV. B
JUNIO 2020
Para encontrar información acerca del man-
tenimiento para el Elevador BMR, consulte
www.maxonlift.com. De clic en el botón
PRODUCTOS, COLUMNLIFT y BMR. Abra el
Manual de Mantenimiento en la ventana de
DOCUMENTACIÓN DEL PRODUCTO. Para
las partes, de clic en los botones PORTAL DE
PARTES, COLUMNLIFT y BMR.
El Manual de Operación Contiene:
• Advertencias
• Ubicaciones para Etiquetas y Placa
• Ubicaciones de Control Estándar
• Operación de Elevador y Rampa de Retención
© MAXON Lift Corp. 2020
Publicidad
Tabla de contenido
Manuales relacionados para Maxon BMR Serie
Resumen de contenidos para Maxon BMR Serie
- Página 1 • Operación de Elevador y Rampa de Retención Para encontrar información acerca del man- tenimiento para el Elevador BMR, consulte © MAXON Lift Corp. 2020 www.maxonlift.com. De clic en el botón PRODUCTOS, COLUMNLIFT y BMR. Abra el Manual de Mantenimiento en la ventana de DOCUMENTACIÓN DEL PRODUCTO.
-
Página 3: Tabla De Contenido
TABLE OF CONTENTS SUMARIO DE CAMBIOS: MS-16-11, REVISIÓN B ....5 ADVERTENCIAS ..............6 VERIFICACIÓN DE OPERACIONES DIARIAS RECOMENDADAS ..............8 ETIQUETAS Y PLACAS ............10 UBICACIÓN DEL CONTROL ESTÁNDAR .......12 CONTROLES PARA DESCENSO ASISTIDO (SI ESTÁ EQUIPADO) ..............13 CONTROLES DE LA CAJA EN LA BOMBA ......14 ASESORÍA ACERCA DEL MONTACARGAS ......15 CARGAR VEHÍCULO ..............16 ABRIR LA PLATAFORMA ............16... -
Página 4: Tabla De Contenido
TABLA DE CONTENIDO - Cont. BAJAR Y DESCARGAR PLATAFORMA ........25 GUARDAR LA PLATAFORMA ..........26 GUARDAR LA RAMPA DE RETENCIÓN .........26 USAR TOPES PARA CARRITO (SI ESTÁN EQUIPADOS) ..28 USAR TOPES AUTOMÁTICOS PARA CARRITO (SI ESTÁN EQUIPADOS) ............31 CARGAR Y DESCARGAR MUELLE ........34 DESCENDER PLATAFORMA DEBAJO DEL NIVEL DEL MUELLE ................34... -
Página 5: Sumario De Cambios: Ms-16-11, Revisión B
SUMARIO DE CAMBIOS: MS-16-11, REVISIÓN B PÁG. DESCRIPCIÓN DEL CAMBIO PORTADA Se actualiza REV. y fecha de publicación Se agregaron Verifi caciones De Operación Diarias 8, 9 Recomendables. Se agregó la Etiqueta con Código QR (N/P 299350-01) a la imagen con las ubicaciones de las etiquetas. Se actualizó... -
Página 6: Advertencias
5. Obedezca todas las etiquetas de instrucciones y de advertencia. 6. Mantenga las etiquetas limpias y legibles. Si las etiquetas se desprenden o se vuelven ilegibles, reemplácelas. Maxon proporciona etiquetas de reemplazo gratuitas. 7. Nunca suba un montacargas en la plataforma del Elevador. - Página 7 PÁGINA DEJADA EN BLANCO INTENCIONALMENTE...
-
Página 8: Verificación De Operaciones Diarias Recomendadas
VERIFICACIÓN DE OPERACIONES DIARIAS RECOMENDADAS NOTA: Antes de revisar el elevador, estacione el vehículo en el suelo plano y utilice el freno de mano. NOTA: Si alguna de las siguientes verifi caciones de operación revela el necesitar un servicio o reparación del elevador, no opere el elevador hasta que un técnico califi... - Página 9 Utilice las instrucciones de operación en este manual para operar el elevador a través de un ciclo sin una carga en la plataforma. Eleve la plataforma a la altura de cama del vehículo. Después, descienda la plataforma al nivel del suelo. Cuando eleva y descienda la plataforma, escuche si hay sonidos inusuales y observe si hay un movimiento “brusco”...
-
Página 10: Etiquetas Y Placas
ETIQUETAS Y PLACAS NOTA: Asegúrese de que no haya residuos, polvo o corrosión donde pondrá las etiquetas. Si es necesario, limpie la superfi cie antes de pegarlas. NOTA: Las etiquetas en el Elevador se colocan en la fábrica. ETQ. ADVERTENCIA GUARDADO N/P 282847-04 CINTA... - Página 11 (CONSULTE TABLA 11-1) HOJA DE ETIQUETAS FIG. 11-1 MODELO N/P DE ORDEN ETIQUETA “C” BMR-35 289163-05 3500 LB [1600 KG] BMR-44 289163-06 4400 LB [2000 KG] BMR-55 289163-07 5500 LB [2500 KG] BMR-66 289163-08 6600 LB [3000 KG] NÚMEROS DE PARTE DE LA HOJA DE ETIQUETAS TABLA 11-1...
-
Página 12: Ubicación Del Control Estándar
UBICACIÓN DEL CONTROL ESTÁNDAR ACCESO DESDE TIERRA - INTERRUPTOR DE COLUMNA Los interruptores de palanca en el interruptor de la columna (FIG. 12-1A) permiten que el operador eleve (ARRIBA), descienda (ABAJO), REPLIEGUE y DESPLIEGUE la plataforma (FIG. 12-1B) estando el operador en el FIG. -
Página 13: Controles Para Descenso Asistido
CONTROLES PARA DESCENSO ASISTIDO (SI ESTÁ EQUIPADO) ACCESO DESDE TIERRA - INTERRUPTOR DE COLUMNA BOTÓN El botón de DESCENSO ASISTIDO (si DESCENSO está equipado) en el interruptor de la ASISTIDO columna (FIG. 13-1A) permite que el operador baje la plataforma presionando el botón DESCENSO ASISTIDO una vez y sosteniendo la palanca hacia (ABAJO) (FIG. -
Página 14: Controles De La Caja En La Bomba
CONTROLES DE LA CAJA EN LA BOMBA INTERRUPTOR DE SELECCIÓN MAESTRO El interruptor de selección maestro (FIGS. 14-1, 14-1A y 14-1B) suministra o interrumpe la energía de la batería de la(s) bomba(s). Para una sola caja de bomba (FIG. 14-1A y 14-1B), posicione el INTERRUPTOR DE SELECCIÓN MAESTRO en 1 para operar el Elevador. -
Página 15: Asesoría Acerca Del Montacargas
ASESORÍA ACERCA DEL MONTACARGAS ADVERTENCIA Mantenga los montacargas FUERA de la plataforma. FIG. 15-1 FIG. 15-2... -
Página 16: Cargar Vehículo
CARGAR VEHÍCULO ABRIR LA PLATAFORMA NOTA: Las 2 luces intermitentes de la plataforma parpadean cuando la plata- forma se está abriendo y cuando está desplegada. Las luces dejan de parpadear cuando la plataforma se repliega/guarda. Presione el interruptor de palanca hacia ABAJO (FIG. -
Página 17: Abrir La Rampa De Retención
ABRIR LA RAMPA DE RETENCIÓN Para desplegar la rampa de retención, tire del seguro en la dirección de la fl echa (FIG. 17-1) y rote la rampa hacia el SEGURO suelo (FIG. 17-2). (JALE PARA LIBERAR) RAMPA FIG. 17-1 POSICIÓN DE POSICIÓN DE LA RAMPA GUARDADO... -
Página 18: Posicionar La Carga
CARGAR EL VEHÍCULO - Cont. POSICIONAR LA CARGA ADVERTENCIA La carga nunca debe pasar los bordes de la plataforma. No coloque cargas inestables en la plataforma, tampoco exceda la capacidad de carga del Elevador Hidráulico. Si permanecerá en la plataforma, no permita que sus pies salgan del borde de la plataforma. -
Página 19: Elevar Y Descargar La Plataforma
ELEVAR Y DESCARGAR LA PLATAFORMA PRECAUCIÓN Dejar la rampa en la posición de retención puede causar tropezones. Para prevenir lesiones, suba a la plataforma antes de poner la rampa en esta posición. 1. Repliegue la rampa hasta que POSICIÓN DE quede asegurada en la posición de RETENCIÓN retención (FIGS. - Página 20 CARGAR EL VEHÍCULO - Cont. ELEVAR Y DESCARGAR LA PLATAFORMA - Cont. 4. Utilice el interruptor en la corredera para hacer descender la plataforma a nivel del suelo (FIG. 20-1). ABAJO INTERRUPTOR DE LA CORREDERA BORDE INTERNO FIG. 20-1 5. Si hay más de una carga para subir al vehículo, repita los pasos de CARGAR EL VEHÍCULO para cada carga.
-
Página 21: Descargar El Vehículo
DESCARGAR EL VEHÍCULO ABRIR LA PLATAFORMA Presione el interruptor de palanca ARRIBA/ ABAJO en la columna hacia ABAJO (FIG. 21-1) para descender la plataforma (FIG. 21-2A) hasta que la fl echa de la corredera y la etiqueta en la columna estén aprox. al mismo nivel (FIG. 21-2B). La plataforma se liberará... -
Página 22: Abrir Rampa A Posición De Retención
DESCARGAR EL VEHÍCULO - Cont. ABRIR RAMPA A POSICIÓN DE RETENCIÓN PRECAUCIÓN Dejar la rampa en la posición de retención puede causar tropezones. Para prevenir lesiones, suba a la plataforma antes de poner la rampa en esta posición. Para desplegar la rampa de retención tire del seguro en la dirección de la fl... -
Página 23: Elevar La Plataforma
ELEVAR LA PLATAFORMA Utilice el interruptor en la corredera para elevar la plataforma (FIG. 23-1) del suelo a nivel de cama. Suelte la palanca cuando la plataforma alcance el nivel de cama. ARRIBA INTERRUPTOR DE CORREDERA BORDE INTERNO FIG. 23-1... -
Página 24: Posicionar Carga
DESCARGAR EL VEHÍCULO - Cont. POSICIONAR CARGA ADVERTENCIA La carga nunca debe pasar los bordes de la plataforma. No coloque cargas inestables en la plataforma, tampoco exceda la capacidad de carga del Elevador Hidráulico. Si permanecerá en la plataforma, no permita que sus pies salgan del borde interno de la plataforma. -
Página 25: Bajar Y Descargar Plataforma
BAJAR Y DESCARGAR PLATAFORMA ADVERTENCIA Antes de bajar la plataforma asegúrese de que el área alrededor de ella esté libre de personas y objetos. Si usted se encuentra en la plataforma, no permita que sus pies salgan del borde de la plataforma. 1. -
Página 26: Guardar La Plataforma
GUARDAR LA PLATAFORMA GUARDAR LA RAMPA DE RETENCIÓN Presione la rampa de POSICIÓN DE retención hasta la posición RETENCIÓN de guardado como se muestra en las FIGS. 26-1A POSICIÓN y 26-1B. DE RAMPA POSICIÓN DE GUARDADO FIG. 26-1B FIG. 26-1A GUARDAR PLATAFORMA PRECAUCIÓN Tanto la plataforma como los topes inferiores se pueden dañar si... - Página 27 NOTA: Las 2 luces intermitentes de la plataforma parpadean cuando la plataforma se está abriendo y cuando está desplegada. Las luces dejan de parpadear cuando la plataforma se repliega/guarda. 2. Sostenga los interruptores 1 y 2 de la columna para REPLEGAR la plataforma (FIG.
-
Página 28: Usar Topes Para Carrito (Si Están Equipados)
USAR TOPES PARA CARRITO (SI ESTÁN EQUIPADOS) PRECAUCIÓN Para prevenir lesiones causadas por tropezones y caídas, asegúrese de que los topes para carrito estén cerrados antes de entrar o salir de la plataforma a través del borde externo. NOTA: Algunos elevadores están equipados con topes para carrito sencillos o dobles. - Página 29 NOTA: Los topes para carrito se mantienen abiertos con un seguro. 2. Abra los topes para carrito pre- SEGURO DE sionando hacia abajo el seguro TOPES PARA de los topes para carrito con su CARRITO pie (FIG. 29-1B). (FIGS. 29-1A y 29-1B).
- Página 30 USAR TOPES PARA CARRITO (SI ESTÁN EQUIPADOS)- Cont. ADVERTENCIA Tirar de la carga desde el vehículo hacia la plataforma puede resul- tar en una caída de la plataforma y en lesiones serias. Siempre se debe empujar la carga hacia la plataforma al descargar el vehículo. 4.
-
Página 31: Usar Topes Automáticos Para Carrito
USAR TOPES AUTOMÁTICOS PARA CARRITO (SI ESTÁN EQUIPADOS) NOTA: Algunos Elevadores están equipados con topes automáti- cos para carrito. Los topes automáticos para carrito abren y cierran automáticamente dependiendo de la posición del Elevador. El siguiente procedimiento muestra los topes automáticos para carrito. -
Página 32: Topes Automáticos Para Carrito Abiertos Fig
USAR TOPES AUTOMÁTICOS PARA CARRITO (SI ESTÁN EQUIPADOS) - Cont. NOTA: Los topes automáticos para carrito se abren al elevar la plataforma (FIG. 32-1). 2. Colóquese sobre la marca de pies como se muestra (FIG. 32-1) antes de elevar la plataforma TOPES AUTOMÁTICOS PARA CARRITO TOPES AUTOMÁTICOS... -
Página 33: Cargar Plataforma Al Nivel De Cama
ADVERTENCIA Tirar de la carga desde el vehículo hacia la plataforma puede resul- tar en una caída de la plataforma y en lesiones serias. Siempre se debe empujar la carga hacia la plataforma al descargar el vehículo. NOTA: Los topes automáticos para carrito se abren al cargar la plataforma a nivel de cama (FIG. -
Página 34: Del Muelle
CARGAR Y DESCARGAR MUELLE DESCENDER PLATAFORMA DEBAJO DEL NIVEL DEL MUELLE PRECAUCIÓN Utilice rampa de muelle para mover las cargas entre el muelle y el vehículo. La rampa debe estar recargada en el muelle y el piso del vehículo. No debe recargar en la plataforma del Elevador. NOTA: La plataforma puede bajarse con el vehículo retrocedido hasta el muelle. - Página 35 ADVERTENCIA Las cuñas de cierre deben estar engranadas antes de mover el vehículo. 2. Cuando termine de cargar y descargar del muelle, utilice el interruptor de la columna para elevar (ARRIBA) la plataforma a la posición de cierre superior de la siguiente manera (FIG.
