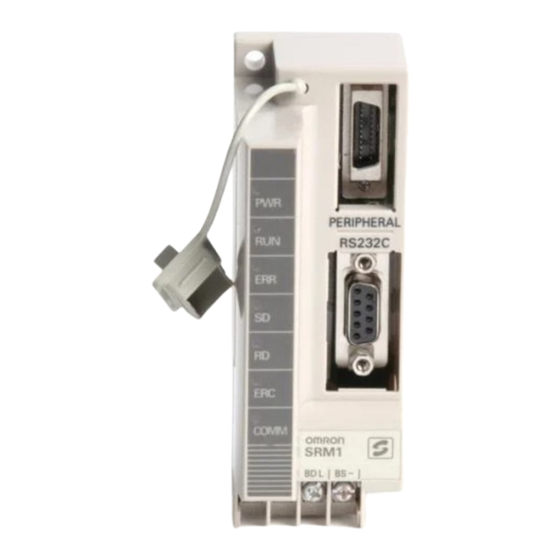

UNIDAD MAESTRA
Unidad Maestra de CompoBus/S con
funciones de autómata programable
SYSMAC
Número máximo por Maestra de puntos de E/S
remotas: 256
Número máximo de Esclavos por Maestra: 32
Tiempo de ciclo de comunicaciones: 0.5 ó 0.8 ms
Distancia máxima de comunicaciones (sin repeti-
dor): 100 m máx.
Programación: Igual que los PLCs CQM1
Puerto RS-232C incorporado (SRM1-C02-V1)
Función STUP para comunicaciones.
Tabla de selección
Incorpora funciones de autómata
p
programable (similar a CQM1)
bl ( i il
CQM1)
Especificaciones
Especificaciones de unidad Maestra
Número de puntos de E/S
Número máx. de Esclavos por
Maestro
Canales de E/S
Lenguaje de programación
Tipos de instrucciones
Tiempo de ejecución
Capacidad de programa
Memoria de datos
Temporizadores/Contadores
Bits de trabajo
Respaldo de memoria
Puerto de periféricos
Puerto RS-232C
Software de programación
Especificaciones
Sin RS-232C
Con RS-232C
256 puntos (128 entradas/128 salidas)
128 puntos (64 entradas/64 salidas)
Seleccionable por DM. La selección por defecto es 256 puntos.
256 puntos: 32
128 puntos: 16
Canales de entrada: 000 a 007
Canales de salida: 010 a 017
Diagrama de relés
14 básicas y 72 especiales (123 instrucciones en total)
Instrucción LD:
0.97 µs
Instrucción MOV:
9.1 µs
4,096 palabras
2,048 + 512 (sólo lectura) palabras
128 temporizadores/contadores
640 bits
Memoria Flash (sin batería): Programas de usuario
Batería: Memoria de datos (protegida durante 20 días máximo a una temperatura ambiente de
25°C)
1 punto. Para conexión de consolas o adaptadores CIF
1 punto (sólo SRM1-C02-V1
Host Link, NT Link, 1:1 Link, o ASCII
Consolas de programación: CQM1-PRO01-E, C200H-PRO27-E
Software de programación SYSWIN
SRM1-C01-V1/C02-V1
Modelo
SRM1-C01-V1
SRM1-C02-V1
1
