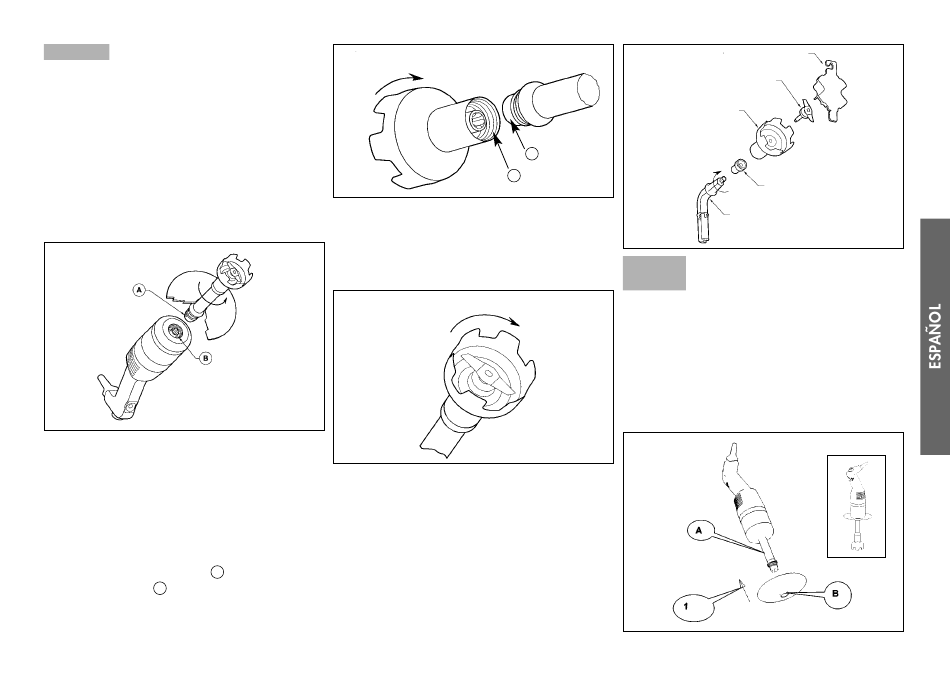

MONTAJE/DESMONTAJE

• FUNCTION CUCHILLA
Montaje del tubo en el bloque motor
- Asegúrese de que el aparato no está enchufado.
- Es de notar que cada extremidad del tubo tiene
una parte en plástico. Una es más larga que la
otra y no tiene un anillo "O" en caucho. Inserte
esta extremidad en el bloque motor, gire el tubo
en el sentido de la flecha hasta estar apretada.
Desmontaje del tubo del bloque motor
- Asegúrese de que el aparato no está enchufado.
- Gire el tubo en el sentido contrario al de montaje
hasta destornillarlo por completo.
Montaje de la campana en el tubo
- Asegúrese de que el aparato no está enchufado.
- Inserte la parte roscada A
B
compartimiento de la campana. Gire la
campana en el sentido de la flecha (véase el dibujo)
hasta obtener un ligero ajuste.
SENTIDO DE ROTACIÓN DE ENSAMBLADURA
Desmontaje de la campana del tubo
- Asegúrese de que el aparato no está enchufado.
- Gire la campana en el sentido de la flecha (véase
el dibujo) para desmontarla del tubo.
SENTIDO DE ROTACIÓN DE DESACOPLAMIENTO
Desmontaje de la cuchilla
- Para desmontar la cuchilla de manera segura,
sujétela protegiendo su mano con el instrumento
de bloqueo de la cuchilla, con un guante de
seguridad o con un trapo grueso.
- Desenrosque la caja de accionamiento con la
del tubo en el
herramienta de desmontaje.
- Cuando haya desenroscado la caja de acciona-
miento, podrá sacar la cuchilla y limpiarla.
C
ONJUNTO CUCHILLA GUARNICÍON DE JUNTA
B
S
ENTIDO DE
DESMONTAJE
A
- Cubra el aro con el disco de protección contra
salpicaduras, deslizándolo a lo largo del tubo A en
el sentido de la flecha número 1, con la brida B
orientada hacia abajo. Atención: alinee las dos
partes.
- Al retirar el disco de protección para limpiarlo,
siga las instrucciones en sentido inverso.
Ú
TIL DE BLOQUEO CUCHILLA
C
AMPANA
C
AJA DE ACCIONAMIENTO
Ú
TIL DE DESMONTAJE CUCHILLA
PROTECCIÓN
CONTRA SALPIGADURAS
15
