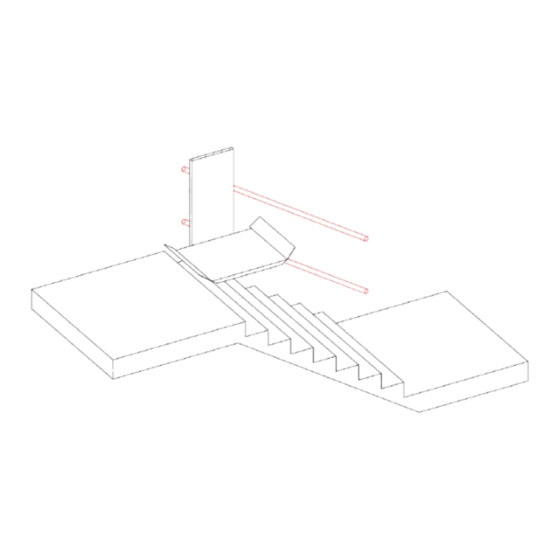

- Página 1 Manual de Instalación Δ DELT T r e p p e n l i f t A – 4724 Neukirchen/W, Salling 8 Tel: 07278/3514-15, Fax: 07278/3514-12 Email: office.lehner@gmx.at Mobil: 0664/1612980...
-
Página 2: Tabla De Contenido
Manual de instalación CONTENIDO INSTALACIÓN DE LA GUÍA ....................2 INSTALACION DE LA PLATAFORMA EN LA GUIA ............4 VISION GENERAL DE LOS INTERUPTORES EN LA PLATAFORMA DELTA....7 INSTALACIÓN DE LAS BATERIAS ..................8 INSTALACIÓNES ELECTRICAS ..................8 MONTAJE DE LAS LEVAS DE CONTROL ................10 AJUSTAR LA PLATAFORMA.....................11... -
Página 3: Instalación De La Guía
(120kg) – se necesita por lo menos 2 personas para instalarlo. • El equipage de la DELTA no lleva el equipo (tornillos, etc) para la fijacion de rail al pared o de los postes autoportantes al suelo – eso tiene que ser preparada de la compania de installacion. - Página 4 DELTA Edition Dec 2004 Manual de instalación • Cuando el estribo de arriba esta fijado, hay que poner la guia en el propio angulo. Hay que cuidarse que todos los estribos estan vertical y que la distancia entre el rail bajo y los escalones esta suficiente en todo el recorrido.
-
Página 5: Instalacion De La Plataforma En La Guia
DELTA Edition Dec 2004 Manual de instalación Instalación de la plataforma en la guía Cuando la guia esta bien fijada en su propio posicion se puede instalar la plataformar • Desmonta el limite mechanical y la instalacion de la carga electrica del final superior de la guia para que puede entrar el plataforma a la guia. - Página 6 DELTA Edition Dec 2004 Manual de instalación • Tambien hay que ver que entra bien en el dispositivo de seguridad. • Nota: NO usa el motor para entrar en la guia – se puede deteriorar el dispositivo de seguridad o las rueda de dentada.
- Página 7 DELTA Edition Dec 2004 Manual de instalación • Ahora hay que adjustar el tren de atterizaje de arriba en el mismo angulo que el tren de atterizaje de abajo y la guia. Adjusta el tren de atterizaje de arriba! Nota: Despues aprieta bien los 4 tronillos del tren de atterizaje.
-
Página 8: Vision General De Los Interuptores En La Plataforma Delta
DELTA Edition Dec 2004 Manual de instalación Vision general de los interuptores en la plataforma DELTA Δ DELT platform lift page 7 of 13... -
Página 9: Instalación De Las Baterias
DELTA Edition Dec 2004 Manual de instalación Instalación de las baterias • Las baterias deben ser instalada como se puede ver en la foto al lado izquierda. Baterias en la plataforma Instalaciónes electricas • Hay que conectar el caragador de las baterias con el sistema de carga en la parada baja o arriba. - Página 10 DELTA Edition Dec 2004 Manual de instalación • Hay montar dispositivos de seguridad por presion en ambos Muelle lados de la plataforma. Dispositovo de seguridad por presion. • En ambas paradas la plataforma debe parar en el momento cuando ambos buffer de plastico en la base de la plataforma tocan el suelo.
-
Página 11: Montaje De Las Levas De Control
DELTA Edition Dec 2004 Manual de instalación Montaje de las levas de control Palanca Leva • Ajusta las levas de control - las palancas (en la parte trasera de la plataforma) para liberar las barreras deben estar en el medio de las levas de control cuando la plataforma llegue a la posición de parada. -
Página 12: Ajustar La Plataforma
DELTA Edition Dec 2004 Manual de instalación Ajustar la plataforma • Con estos dos tornillos (vease la foto) se puede ajustar que la plataforma esta en una posicion horizontal cuando esta abierto. • • • • • • Si el angulo de la plataforma estaba... -
Página 13: Ajustar Las Rampas De Acceso
DELTA Edition Dec 2004 Manual de instalación Ajustar las rampas de acceso • Las rampas deben tener un angulo de 45 °. 45° • Las rampas funcionan tambien como barreras de seguridad. Deben ser fijada lo mas lejos de la plataforma possible. -
Página 14: Ajustar El Voltaje Del Motor Principal Y Del Motor De La Plataforma
DELTA Edition Dec 2004 Manual de instalación Ajustar el voltaje del motor principal y del motor de la plataforma Ambos motores se apagen cuando la restistencia electrica lluege a algun punto definitivo. Este punto se puede definir con los « potis » R40 y R50.
