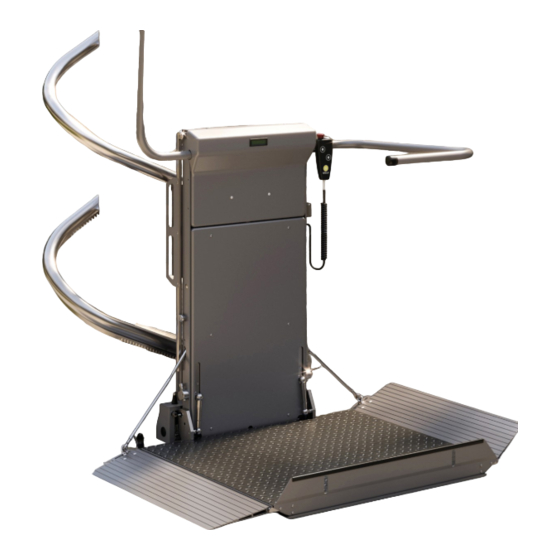

- Página 1 Manual del usario STRATOS Plataforma salvaescalera...
-
Página 2: Tabla De Contenido
Manual del STRATOS Version 08/2017 usario CONTENIDOS Introducción ............................2 La plataforma salvaescaleras STRATOS ..................7 Esquema general:............................7 Detalles técnicos ............................8 Tracción ................................ 9 Sistema de carga de la Batería ........................10 El Bíper ............................... 10 ... -
Página 3: Introducción
Felicidades por haber adquirido su plataforma salvaescaleras Stratos y bienvenido al círculo creciente de clientes satisfechos. La plataforma salvaescaleras STRATOS marca el principio de una nueva generación de plataformas salvaescaleras equipados con un sistema de tracción bien establecido. Un fácil y silencioso funcionamiento, bajo coste de funcionamiento y un diseño atractivo y que ahora espacio son algunas de las prestaciones remarcables de los salvaescalerases STRATOS. -
Página 4: Claves De Los Símbolos Utilizados En Este Manual
¡Prestar atención! ¡No ejecutar las acciones marcados con este signo! Las fotos o los dibujos mostrados en este manual son simbólicos y pueden Foto variar del verdadero objeto. Salvaescaleras Stratos Page 3 of 27... -
Página 5: Atención - La Seguridad Es Lo Primero
ATENCIÓN – LA SEGURIDAD ES LO PRIMERO ¡Prestar especial atención a los puntos/instrucciones siguientes! plataforma salvaescaleras STRATOS Operador de la Para cada plataforma salvaescaleras se debe asignar como mínimo una persona responsable; está persona debe estar localizable durante la operación de la unidad. -
Página 6: Capacidad De Carga
¡Atención! No utilizar el salvaescaleras en caso de incendio. Un fallo de suministro eléctrico puede causar una mal función del salvaescaleras. Las plataformas salvaescaleras están provistas de las siguientes STRATOS prestaciones de seguridad: Salvaescaleras Stratos Page 5 of 27... - Página 7 LEHNER o uno de sus colaboradores autorizados para una revisión! Le recomendamos chequeos preventivos, un mantenimiento regular de la plataforma salvaescaleras STRATOS asegurará el funcionamiento seguro durante mucho tiempo. Cualquier operación anormal debe ser reportada al ingeniero de servicio. En el caso de irregularidades como vibraciones o la emisión de ruidos anormales, no use el salvaescaleras.
-
Página 8: La Plataforma Salvaescaleras Stratos
Manual del STRATOS Version 08/2017 usario La plataforma salvaescaleras STRATOS Esquema general: Mando de pared Raíl superior Cargador Raíl inferior Carro con tracción Reverso de la plataforma Posición de parada inferior Posición de parada superior Salvaescaleras Stratos Page 7 of 27... -
Página 9: Detalles Técnicos
Capacidad de carga estándar 225 kg opcional 300 kg Superficie de protección Recubierto de polvo del salvaescaleras Aluminio, acero o acero inoxidable Raíles de tracción recubierto de polvo Ruido < 70 dB(A) Salvaescaleras Stratos Page 8 of 27... -
Página 10: Carro Con Plataforma Para Plataformas De Ruedas
9. Luz verde Tapa del carro Tracción (Detrás de la pared lateral del carro) Caja de marchas Motor Rueda de mano Palanca de mano para liberar el freno Guía del raíl inferior (=cremallera dentada) Salvaescaleras Stratos Page 9 of 27... -
Página 11: Sistema De Carga De La Batería
La recarga ocurre en las posiciones de parada superior e inferior mediante contactos de carga. Por esa razón, si la STRATOS no está en uso, es importante que se aparque en una de las posiciones de parada. -
Página 12: Controlador De La Plataforma
Manual del STRATOS Version 08/2017 usario Controlador de la Plataforma: Mando de mano con cable espiral con botones de dirección, Parada y Alarma. ARRIBA ABAJO ALARMA PARADA Salvaescaleras Stratos Page 11 of 27... -
Página 13: Operación
Antes de hacer cualquier cosa a la plataforma salvaescaleras, se debe interrumpir la fuente de alimentación de la caja de distribución del cliente. Antes de operar el salvaescaleras, asegurarse que la plataforma esté libre. Salvaescaleras Stratos Page 12 of 27... -
Página 14: Mandos De Pared
Version 08/2017 usario Mandos de pared Todas las instalaciones Stratos están equipadas con estaciones de llamada, donde se puede llamar o enviar el salvaescaleras. Las estaciones de llamada están situadas en la zona de las posiciones de rellano inferior y superior. -
Página 15: Conducir/Mover Sobre La Plataforma
Si hay cualquier peligro, parad el salvaescaleras de inmediato, liberando el botón pulsado. Apaga mando plataforma control girando la llave hasta la posición “OFF”. Retirar la llave. Salvaescaleras Stratos Page 14 of 27... -
Página 16: Desplazamiento
Como opción, puede haber un interruptor llave en el lateral de la plataforma. Interruptor llave Parada de emergencia Barreras Tapa del carro Mandos de marcha (arriba/abajo) Luz verde Salvaescaleras Stratos Page 15 of 27... - Página 17 Para desbloquear el botón de parada de emergencia, vuélvalo a pulsar una vez más o gírelo hacia el sentido de las agujas del reloj. Salvaescaleras Stratos Page 16 of 27...
-
Página 18: Salir De La Plataforma
Cerrar la carro se puede enviar a la posición deseada de plataforma estacionamiento. Para evitar un uso no autorizado de la plataforma salvaescaleras, siempre apagarla utilizando la llave cuando no está en uso. Salvaescaleras Stratos Page 17 of 27... -
Página 19: Resolución De Problemas
“sistema de carga de baterías”. Si llama al servicio técnico, anota el número del salvaescaleras. Está ubicado delante debajo del “Serial number”. Es la manera más fácil de identificar su salvaescaleras para facilitar una ayuda eficiente. Salvaescaleras Stratos Page 18 of 27... -
Página 20: Rescate De Pasajeros
Así la plataforma se puede cerrar sin problema. La plataforma se debe bloquear con el candado del carro. 8. ¡Llamar a su equipo de servicio! Salvaescaleras Stratos Page 19 of 27... - Página 21 (ver página 20). Sino, puede haber el peligro de caerse o de rodar hacia abajo. página contiene instrucciones destalladas para el desbloqueo de emergencia. Abrir la barrera superior de las escaleras Salvaescaleras Stratos Page 20 of 27...
- Página 22 7. Si es una plataforma automática, plegar primero la barrera hasta la posición cerrada Así la plataforma se puede cerrar problema. plataforma se debe bloquear con el candado del carro. 8. ¡Llamar a su equipo de servicio! Salvaescaleras Stratos Page 21 of 27...
-
Página 23: Desbloqueo De Emergencia De Las Barreras
¡Apretar y aguantar esta palanca y abrir la barrera con un tirón enérgico! La palanca para el desbloqueo de emergencia de la barrera (dirección hacia arriba) está en ROJO Salvaescaleras Stratos Page 22 of 27... -
Página 24: Instalación
Desmontaje Solo LEHNER o uno de sus socios autorizados tiene permitido desmontar la plataforma salvaescaleras. No nos hacemos cargo de cualquier responsabilidad causado por la infracción de esta norma. Salvaescaleras Stratos Page 23 of 27... -
Página 25: Responsabilidades Del Operador
El equipo de mantenimiento debe ser informado inmediatamente de las irregularidades durante la operación como las situaciones de emergencia. También sobre las modificaciones al edificio o al salvaescaleras, que pueden afectar la situación/operación del salvaescaleras. Salvaescaleras Stratos Page 24 of 27... -
Página 26: Mantenimiento
9. Mantener el acceso a la tracción y al interruptor principal de alimentación. Utilizar un paño húmedo y un limpiador general para limpiar la plataforma salvaescaleras. Cualquier otro trabajo de mantenimiento debe ser realizado por LEHNER o uno de nuestros socios autorizados. Salvaescaleras Stratos Page 25 of 27... -
Página 27: Notas De Instalación Y Mantenimiento
Version 08/2017 usario Notas de instalación y mantenimiento Instalado por: ________________________________ Fecha: ____________ Esto es una lista de mantenimiento para su plataforma salvaescaleras. Esta hoja será rellenada por su equipo de mantenimiento. Fecha Detalles Nombre Salvaescaleras Stratos Page 26 of 27...
