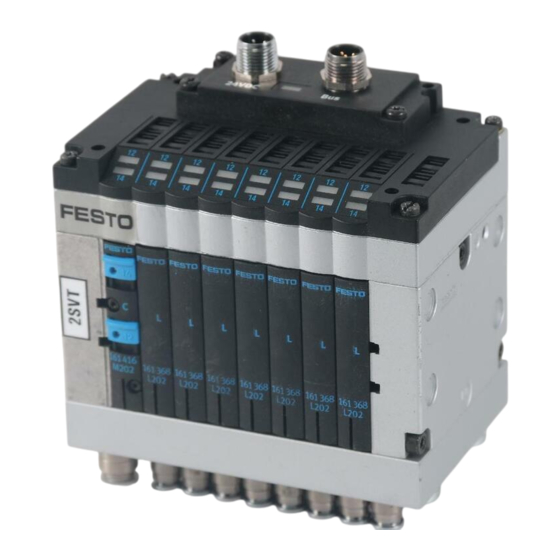

Compact performance
Manual de la parte
neumática
Terminal de válvulas
CPV con enlace
directo
Tipo CPV..-GE-DN-8
Protocolo del bus
de campo
- DeviceNet
Manual
175 566
es 0009a
