Posición del garfio y la aguja

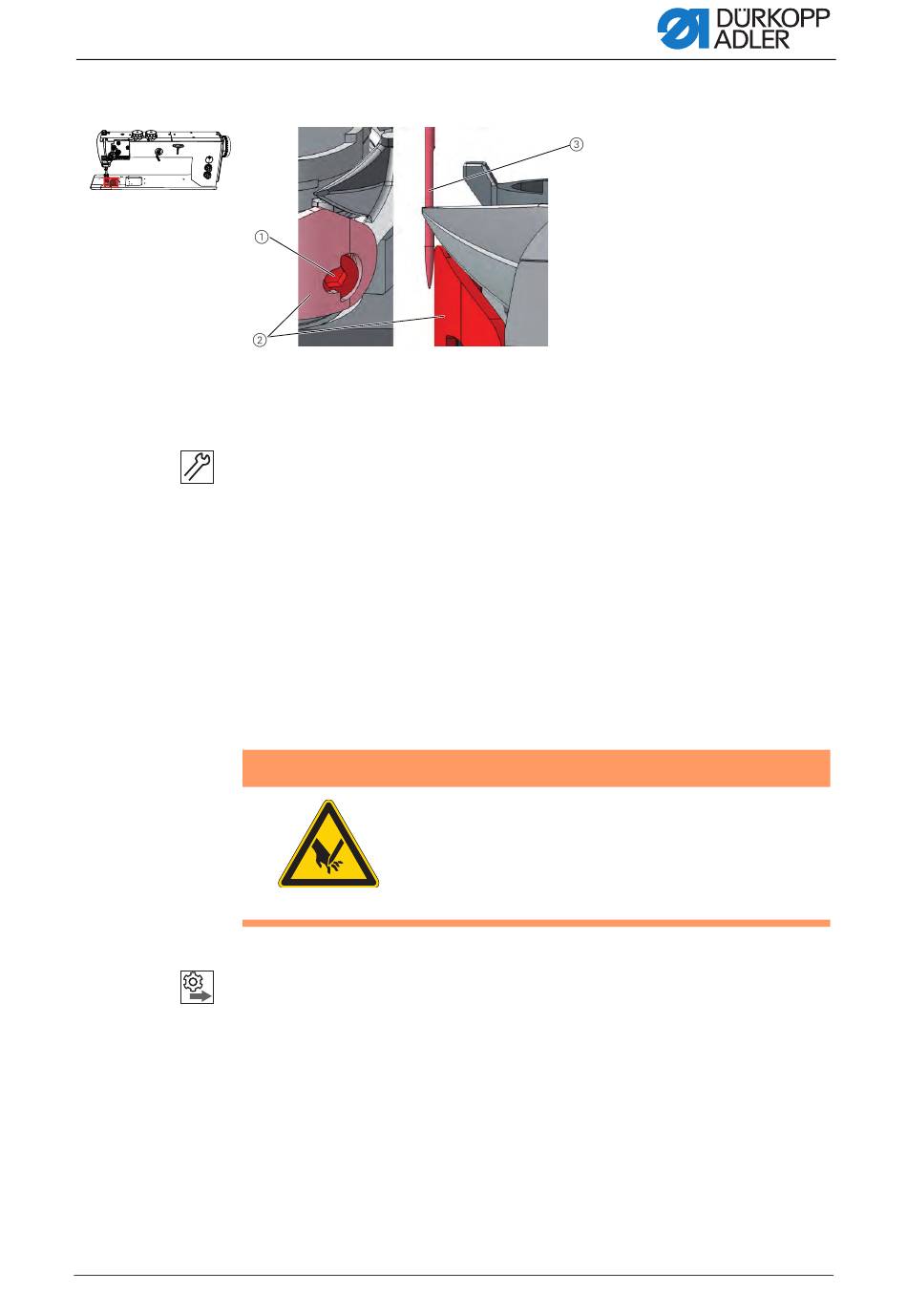

Fig. 37: Ajuste del protector de la aguja
Pasos de ajuste
1. Girar el volante y comprobar cuánto aleja el protector de la aguja (2)
2. Girar el tornillo (1) de tal forma que el protector de la aguja aleje la
10.4 Ajuste de la altura de la barra de la aguja
Orden
Compruebe inicialmente los siguientes ajustes:
• Posición de elevación de bucle ( 10.2 Ajuste de la posición de eleva-
• Debe colocarse una aguja recta y sin daños
Instrucciones de servicio 867 - 03.0 - 10/2017
(1) - Tornillo
(2) - Protector de la aguja
a la aguja.
aguja (3) a una distancia tal que no pueda entrar en contacto con la
punta del garfio:
• Mayor alejamiento: Girar en sentido antihorario
• Menor alejamiento: Girar en sentido horario
ADVERTENCIA
Peligro de lesiones
Aplastamientos y heridas de punción ocasionadas
por partes móviles y punzantes.
Desconecte la máquina de coser antes de compro-
bar y ajustar la altura de la barra de la aguja.
ción de bucle, p. 54)
( Manual de instrucciones, capítulo Colocación y cambio de la aguja)
(3) - Aguja
