Instrucciones de instala-
ción
Inspección
En su recepción, inspeccionar la
mercancia y comunicar por escrito las po-
sibles anomalías al transportista y a la
Compañía de Seguros.
Protección del medio ambiente
Embalaje
El embalaje está compuesto de
material reciclable. Su eliminación
debe efectuarse de acuerdo con
las normas de recogida selectiva
de residuos que el municipio tenga esta-
blecidas.
Refrigerante
Contiene gas fluorado efecto invernade-
ro cubierto por el protocolo de Kyoto.
Para el tipo de gas y la cantidad por siste-
ma ver la placa de características.
GWP (Global Warming Potential): 2107.
Eliminación del aparato
Al proceder al desmontaje del aparato,
debe efectuarse la recuperación ecológica
de sus componentes. El circuito frigorífico
está lleno de refrigerante que debe ser re-
cuperado y entregado al fabricante del gas
para proceder a su reciclaje. En el compre-
sor hermético quedará aceite, por ello,
aquel se entregará con el circuito sellado.
El acondicionador se depositará en el lu-
gar donde tengan establecido las autori-
dades municipales, para proceder a su re-
cuperación selectiva.
Transporte
Las unidades deben trasladarse siempre
en posición vertical, con objeto de que el
aceite no salga del compresor. Si por algu-
na razón precisa cambiarse esporádica-
mente esta posición, permanecerá en ella
sólo el tiempo estrictamente necesario.

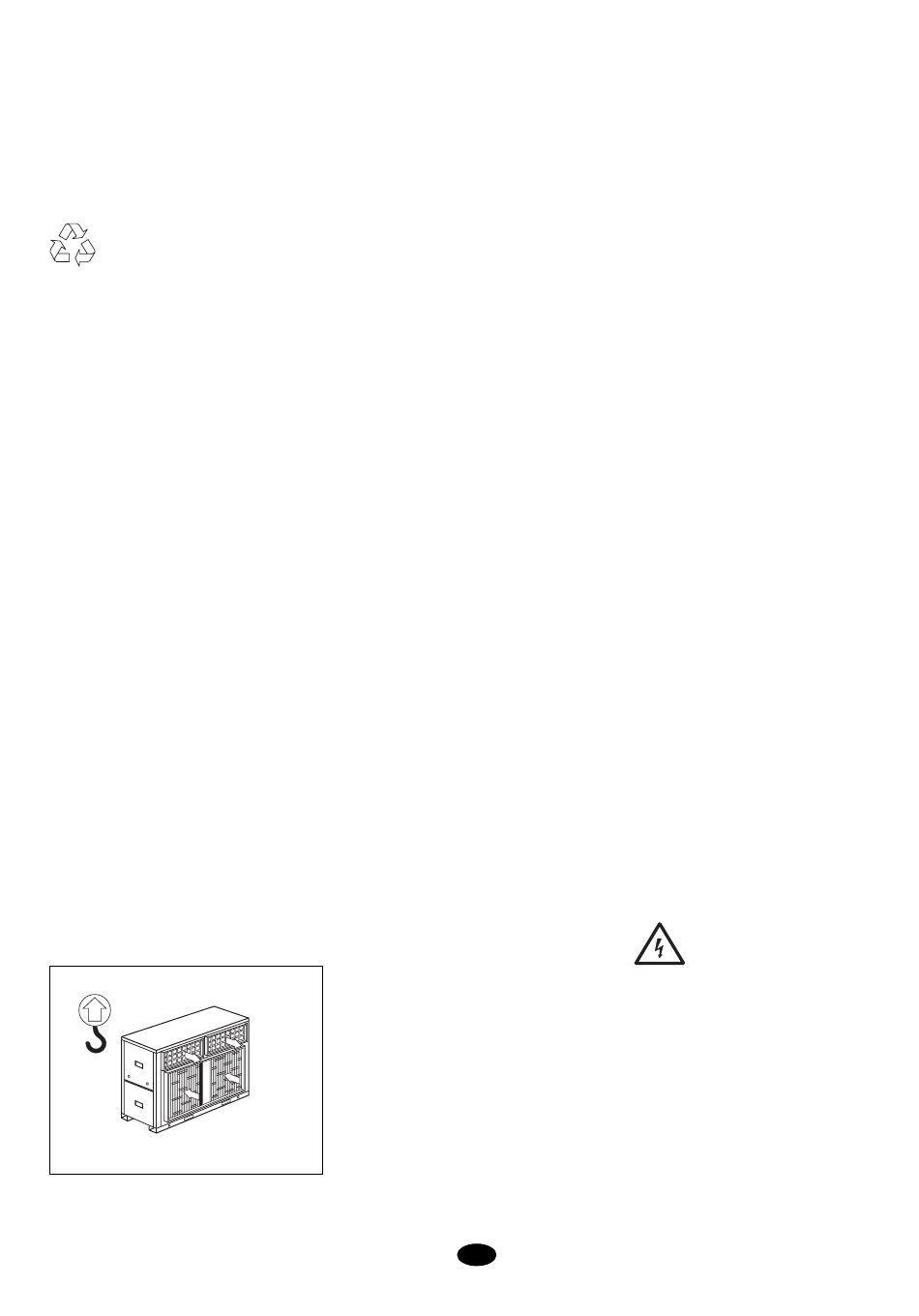

Manipulación
Para el traslado de las unidades hasta su
lugar de emplazamiento pueden usarse
los cuatro orificios rectangulares de la ban-
cada, con carretilla elevadora, o los cuatro
orificios cilíndricos que hay en los extre-
mos del bastidor.
Figs. 6 y 7
Símbolos de aviso
Los siguientes símbolos indican la presen-
cia de posibles condiciones de peligro para
los usuarios o personal de mantenimiento.
Cuando se encuentren en la unidad, tener
presente el signifidado de cada uno de ellos.
Fig. 1
Este símbolo indica un riesgo o peligro eléc-
trico.
Fig. 2
Precaución: La unidad dispone de un siste-
ma de control a distancia y puede ponerse
en marcha automáticamente. Dos minutos
antes de acceder a la parte interna de la
unidad, se debe desconectar el suministro
eléctrico con el fin de evitar cualquier con-
tacto con la turbina del ventilador en mar-
cha.
Fig. 3
Precaución: Ventilador en funcionamiento.
Fig. 4
Precaución: Es obligatorio leer las instruc-
ciones antes de cualquier manipulación.
Fig. 5
Precaución: No tocar las superficies calien-
tes.
Fig. 6
Precaución: Punto de elevación.
Emplazamiento
Antes de abrir el embalaje asegúrese por
las especificaciones, descritas en el exte-
rior del mismo, de haber recibido el pro-
ducto adecuado.
La unidad debe colocarse apoyada en un
plano perfectamente horizontal, asegurán-
dose que la base pueda soportar el peso
de la unidad.
Si se desea asegurar la ausencia de vibra-
ciones, puede situarse la unidad encima
de una base antivibratoria de corcho o si-
milar, o fijarla en su base con placas o so-
portes antivibratorios.
La figura 9, indica los espacios y fijaciones,
correspondientes a los emplazamientos de
cada modelo.
Fijación de la unidad
Antes de instalar la unidad, debe compro-
barse que la estructura puede soportar el
peso de la misma.
Normalmente no se requiere soportes es-
peciales. No obstante, si se instala la uni-
dad directamente en oficinas o viviendas, y
en casos extremos, es aconsejable utilizar
soportes de muelle (que se suministran
como accesorios) con el fin de mantener a
un mínimo la transmisión de vibraciones a
la estructura.
Si se coloca la unidad en el suelo, se debe
preparar una base de hormigón para que
el peso se distribuya de manera uniforme.
E
Espacios libres
Debe dejarse en la instalación de cada apa-
rato espacio libre para:
a) Admisión y descarga de aire.
b) Servicio de mantenimiento.
c) Acometida eléctrica.
Para su correcto funcionamiento deben res-
petarse, siempre, las distancias mínimas
indicadas en los esquemas de dimensio-
nes generales, en cuanto a posibles obs-
táculos a la libre circulación de aire o al
trabajo de un operario.
Drenaje
La unidad tiene previstas dos conexiónes
para el drenaje de agua de condensación
que se forma en la batería durante su fun-
cionamiento en el ciclo de invierno ó para
el vaciado total de la máquina. Las
conexiónes son de diámetro ext. 28,5 mm.
Con temperaturass exteriores inferiores a
5°C, el agua condensada puede helarse y
obstruir el desagüe.
Conviene tener en cuenta este punto y en
los casos que se considere necesario ins-
talar una resistencia eléctrica flexible. Esta
resistencia puede conectarse a través de
un termostato ambiente regulado, por ejem-
plo a 3°C, el cual conecta la resistencia
cuando la temperatura es inferior a la re-
gulada.
Instalación eléctrica
Conexiones eléctricas
Deben seguirse en todo caso las regla-
mentaciones Nacionales establecidas.
Cada unidad se suministra con una caja
de control, a la que se le conectará la ten-
sión a través de un interruptor general con
fusible o interruptor automático.
Dentro de este cuadro eléctrico se incor-
pora un detector de fases para asegurar
que la secuencia eléctrica R-S-T, en el
caso de que no sea así la placa electróni-
ca de control quedará sin alimentación y la
unidad no funcionará. En tal caso, inter-
cambiar dos de las fases de entrada de la
alimentación principal de la máquina.
ADVERTENCIA
Los cables sueltos puede produ-
cir un sobrecalentamiento de los
terminales o un funcionamiento
incorrecto de la unidad. También
puede existir el peligro de incen-
dio. Por lo tanto, asegúrese de que todos
los cables estén fuertemente conectados.
No suministre alimentación a la unidad ni
la haga funcionar hasta que se hayan ter-
minado de conectar los tubos y las conexio-
nes eléctricas.
Asegúrese que conecta correctamente la
alimentación eléctrica en las unidades tal
como puede verse en los diagramas eléc-
tricos.
9
