Anclaje del Colector
nacionales y códigos locales y debe
considerar el viento, zonas sísmicas y otros
factores de uso diario.
Los tamaños de anclaje mostrados son
provisionales, ya que el tamaño de anclaje final
dependerá de las condiciones de la obra, la
ubicación de carga del colector, las variables de
diseño de cimentación y códigos locales.
Consulte a un técnico calificado para la selección
final de los anclajes adecuados.
Apriete todos los elementos antes
de retirar la grúa para evitar daños
personales y / o daños materiales.
Prepare la base o soporte en la ubicación seleccionada.
Localice e instale los anclajes.
El Anclaje debe cumplir
con todas las normativas
Recomendaciones provisionales de pernos
de anclaje
1. Considere el sistema de anclaje Hilti HIT-HY 200 o algún
equivalente. La cantidad de pernos de anclaje debe
coincidir con la cantidad de agujeros de las patas.
2. El diametro tipico de los pernos de anclaje es de 1/8-in
menor al diametro del agujero de la base de las patas.
3. Ambiente corrosivo o Instalación en exteriores
puede requerir el uso de pernos de anclaje de acero
inoxidable.

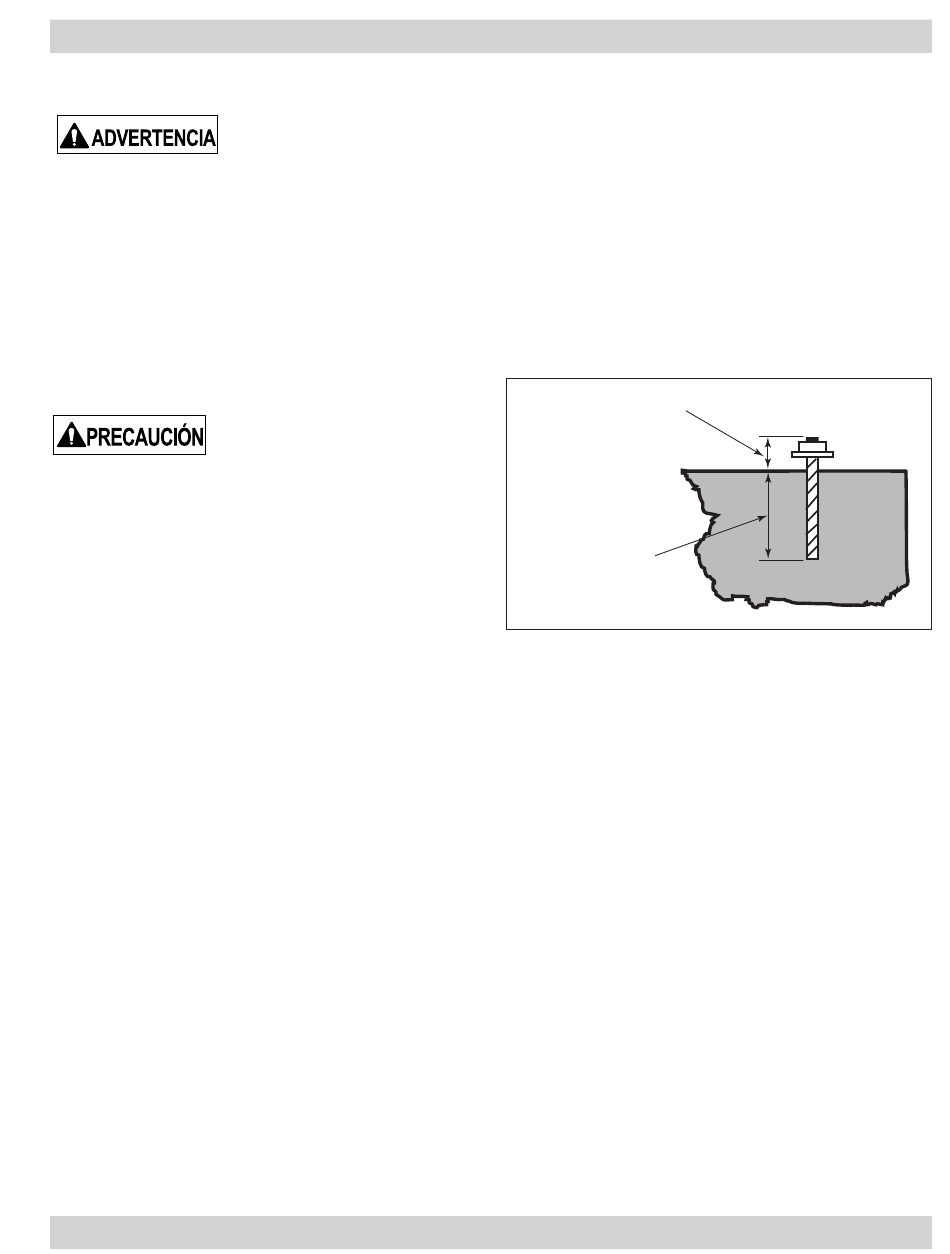

El ancla debe penetrar
un minimo de 1.75"
y contar con placa
base, huasa y tuerca.
Profundidad de
Anclaje
Anclaje Tipico
Downflo Oval, DFO 1-1 al 3-3
8
