- Página 1 IMPRESORA POR TRANSFERENCIA TÉRMICA ROLLY 3000 MANUAL DE USO Y MANTENIMIENTO ESPAÑOL...

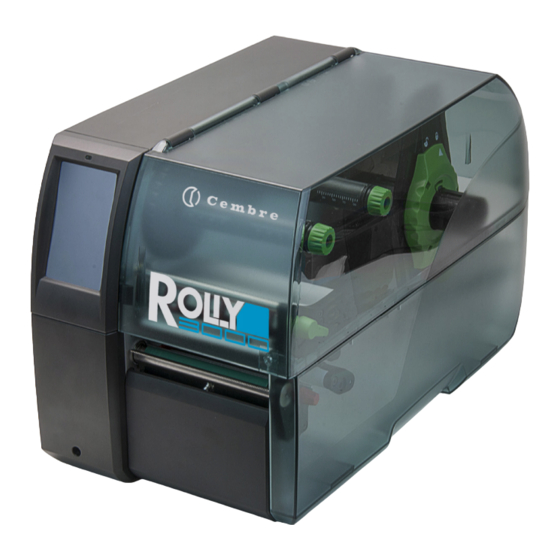

- Página 2 ROLLY 3000 es el sistema de marcado Cembre diseñado para la impresión de grandes cantidades de marcadores de cable y etiquetas en rollo. Se trata de una impresora con resolución de impresión 300 dpi, fácil de usar, silenciosa y fiable, apta para uso intensivo.
-
Página 3: Tabla De Contenido
Dimensiones del dispositivo ........................25 Dimensiones para marcas de reflexión ....................26 Autorizaciones ............................. 27 Nota sobre la declaración UE de conformidad ..................27 FCC ................................ 27 Garantia ..............................27 Devolucion a Cembre para revisiones ....................27 Bajo pedido ............................27... -
Página 4: Introducción
Introducción Introducción Indicaciones A lo largo de esta documentación, la información e indicaciones importantes se identifican de la siguiente forma: Peligro! Avisa de un peligro para la vida o la integridad física, de carácter extraordinario e inminente, debido a una tensión eléctrica peligrosa. -
Página 5: Indicaciones De Seguridad
Introducción Indicaciones de seguridad • El dispositivo ha sido diseñado para redes de suministro de corriente desde 100 V hasta 240 V. Conectar solo a tomas de corriente con contacto de puesta a tierra. • Conectar el dispositivo solo a dispositivos conductores de baja tensión de protección. •... -
Página 6: Instalación
Instalación Vista general del dispositivo 1 Tapa 2 Posicionador 3 Posicionador 4 Soporte de carrete 5 Desbobinador de ribbon 6 Rebobinador de ribbon 7 Módulo de impresión 8 Cubierta 9 Pantalla táctil 10 LED "Dispositivo activado" Figura 1 Vista general... - Página 7 Instalación 12 11 Desvío del ribbon 13 12 Ángulo del cabezal con cabezal de impresión 15 13 Sensor de etiquetas 16 14 Llave Allen 17 15 Palanca para bloquear el cabezal de impresión 19 16 Rodillo de presión 20 17 Botón de ajuste para las guías 21 18 Guía 22 19 Sensor de dispensado Figura 2...
-
Página 8: Desembalaje Y Emplazamiento Del Dispositivo
Instalación Desembalaje y emplazamiento del dispositivo Extraer la impresora de etiquetas de la caja de cartón. Comprobar si la impresora de etiquetas presenta daños debidos al transporte. Colocar la impresora sobre una base plana. Retirar los seguros de transporte de espuma situados en el área del cabezal de impresión. ... -
Página 9: Conexión Del Dispositivo
“GENIUSPRO” y los controladores necesarios para el funcionamiento de la impresora. Eventuales actualizaciones del software “GENIUSPRO” se pueden descargar por el sitio www.cembre.com. ► Inserte la unidad flash USB en el puerto USB (23) del ordenador y continúe con la instalación de “GENIUSPRO” a través del archivo SETUP. -
Página 10: Pantalla Táctil
Pantalla táctil La pantalla táctil permite al usuario controlar el funcionamiento de la impresora, por ejemplo: • interrumpir, continuar o cancelar las colas de impresión, • ajustar los parámetros de impresión, p. ej. calor del cabezal, velocidad de impresión, configuración de las inter- faces, idioma y hora (... - Página 11 Pantalla táctil En determinadas configuraciones de software o hardware aparecen símbolos adicionales en la pantalla de inicio: Corte directo cuando está conectado un cortador CU, PCU o ST Figura 5 Botones opcionales de la pantalla de inicio Activación de un corte directo sin trans- porte de material.
-
Página 12: Navegación Dentro Del Menú
Pantalla táctil Navegación dentro del menú Nivel de inicio Nivel de selección Nivel de parámetros / funciones Figura 7 Niveles de menús Pulsar para saltar al menú del nivel de inicio. Seleccionar el tema en el nivel de selección. Los diferentes temas contienen subestructuras con otros niveles de selección. -
Página 13: Colocación Del Material
Colocación del material Nota! Utilizar la llave Allen incluida en el volumen de suministro y que se encuentra en la parte superior del módulo de impresión para los ajustes y montajes sencillos. No se requieren otras herramientas para los trabajos que se describen aquí. Colocación del material en carrete 1.8.1 Posicionamiento del carrete de material sobre el soporte de carrete... -
Página 14: Colocación De Las Etiquetas En El Cabezal
Colocación del material 1.8.2 4.1.2 Colocación de las etiquetas en el cabezal Figura 10 Colocación de las etiquetas en el cabezal 1. Girar la palanca (2) en sentido antihorario para elevar el cabezal. 2. Ajustar el posicionador (6) de tal forma con la ayuda de la rueda moleteada (7) que el material quepa entre ambos posicionadores. -
Página 15: Regulación De La Fotocélula Para Las Etiquetas
Colocación del material 1.8.4 4.1.3 Regulación de la fotocélula para las etiquetas La fotocélula para las etiquetas puede desplazarse de manera transversal a la dirección de la marcha del papel para adaptarse al material para etiquetas. El sensor (1) de la fotocélula (Ref. Fig. 10) de etiquetas se puede ver desde delante mirando por la unidad de impresión y está... -
Página 16: Colocación Del Ribbon
Colocación del material Colocación del ribbon Nota! En el caso de impresión térmica directa, no colocar ribbon y, si está colocado, retirarlo. Figura 11 Colocación del ribbon 1. Antes de colocar el ribbon es necesario limpiar el cabezal ( 6.3 en la página 19). 2. -
Página 17: Ajuste Del Paso Del Ribbon
Colocación del material 1.10 Ajuste del paso del ribbon La formación de dobleces en el paso del ribbon puede causar errores de impresión. Para evitar la formación de dobleces es posible ajustar el desvío del ribbon (3). Figura 13 Ajuste del paso del ribbon Nota! Es mejor realizar el ajuste durante el servicio de impresión. -
Página 18: Servicio De Impresión
Servicio de impresión Atención! Daños en el cabezal debidos a manipulación inadecuada! No tocar la parte inferior del cabezal con los dedos ni con objetos afilados. Comprobar que la superficie de las etiquetas no presenta suciedad. Comprobar que las superficies de las etiquetas son lisas. Las etiquetas con irregularidades erosionan y reducen la vida útil del cabezal. -
Página 19: Limpieza
Limpieza 1.13 Instrucciones de limpieza Peligro! Peligro mortal debido a descarga eléctrica! Antes de iniciar cualquier trabajo de mantenimiento, desconectar la impresora de la red de corriente. La impresora de etiquetas requiere muy poco mantenimiento. Es importante limpiar regularmente el cabezal térmico. Esto garantiza una imagen de impresión óptima constante y contribuye de forma esencial a evitar un desgaste prematuro del cabezal. -
Página 20: Limpieza Del Sensor De Etiquetas
Limpieza 1.16 Limpieza del sensor de etiquetas Atención! Daños en el sensor! No utilizar objetos afilados, duros ni disolventes para limpiar el sensor. Los sensores de etiquetas pueden ensuciarse con el polvo de papel. Esto puede afectar a la detección del principio de las etiquetas o de la marca de impresión. -
Página 21: Resolución De Errores
Resolución de errores 1.17 Indicación de error Al producirse un error, en la pantalla aparece una indicación de error: Figura 15 Indicaciones de error El tratamiento de los errores depende del tipo de error 7.2 en la página 21. Para continuar el funcionamiento, en la indicación de error se ofrecen las siguientes posibilidades: Repetir La cola de impresión continúa tras la resolución de la causa del error. - Página 22 Resolución de errores Mensaje de Causa Solución error Cortador bloqueado El cortador permanece parado sobre el Desactivar la impresora. material en una posición indefinida Retirar el material atascado. Activar la impresora. Reiniciar la cola de impresión. Cambiar el material. Código de barras El código de barras es demasiado grande Reducir el tamaño del código de barras o dem.
-
Página 23: Resolución De Problema
Resolución de errores Mensaje de Causa Solución error Rodillo de tracción El rodillo de tracción secundario del rodillo Cerrar el rodillo de tracción secundario. secundario abierto de desviación no se encuentra cerrado en el modo de dispensado Sin tamaño etiqu. No se ha definido el tamaño de las Comprobar la programación. -
Página 24: Etiquetas / Material Continuo
Etiquetas / material continuo 1.20 Dimensiones de las etiquetas / material continuo Etiquetas Material continuo / Tubo termorretráctil Figura 16 Dimensiones de las etiquetas / material continuo Dim. Denominación Medida en mm Anchura de etiqueta 4 -110 Altura de etiqueta 4 - 2000 en modo de dispensado 12 - 200... -
Página 25: Dimensiones Del Dispositivo
Etiquetas / material continuo 1.21 Dimensiones del dispositivo Sensor de separación y sensor de reflexión Cabezal Sensor de dispensado Placa de corte manual Filo Figura 17 Dimensiones del dispositivo Dim. Denominación Medida en mm Distancia línea de impresión - sensor de 13,5 dispensado Distancia línea de impresión - placa de... -
Página 26: Dimensiones Para Marcas De Reflexión
Etiquetas / material continuo 1.22 Dimensiones para marcas de reflexión Etiquetas con marcas Material continuo con marcas de reflexión de reflexión Principio virtual de la etiqueta Marca de reflexión Figura 18 Dimensiones para marcas de reflexión Dim. Denominación Medida en mm Distancia de la etiquetas >... -
Página 27: Autorizaciones
En tal caso, adjuntar a ser posible una copia del Certificado de Ensayo entregado en su día por Cembre con la impresora o a falta de otro elemento de referencia indicar la fecha de compra aproximada y el número de serie. - Página 28 CS 92014 - 91423 Morangis Cédex E-mail: sales@cembre.com E-mail: sales@cembre.co.uk E-mail: info@cembre.fr www.cembre.com www.cembre.co.uk www.cembre.fr Cembre España S.L.U. Cembre GmbH IKUMA GmbH & Co. KG Cembre Inc. Calle Verano 6 y 8 Heidemannstraße 166 Boschstraße 7 Raritan Center Business Park 28850 Torrejón de Ardoz...
