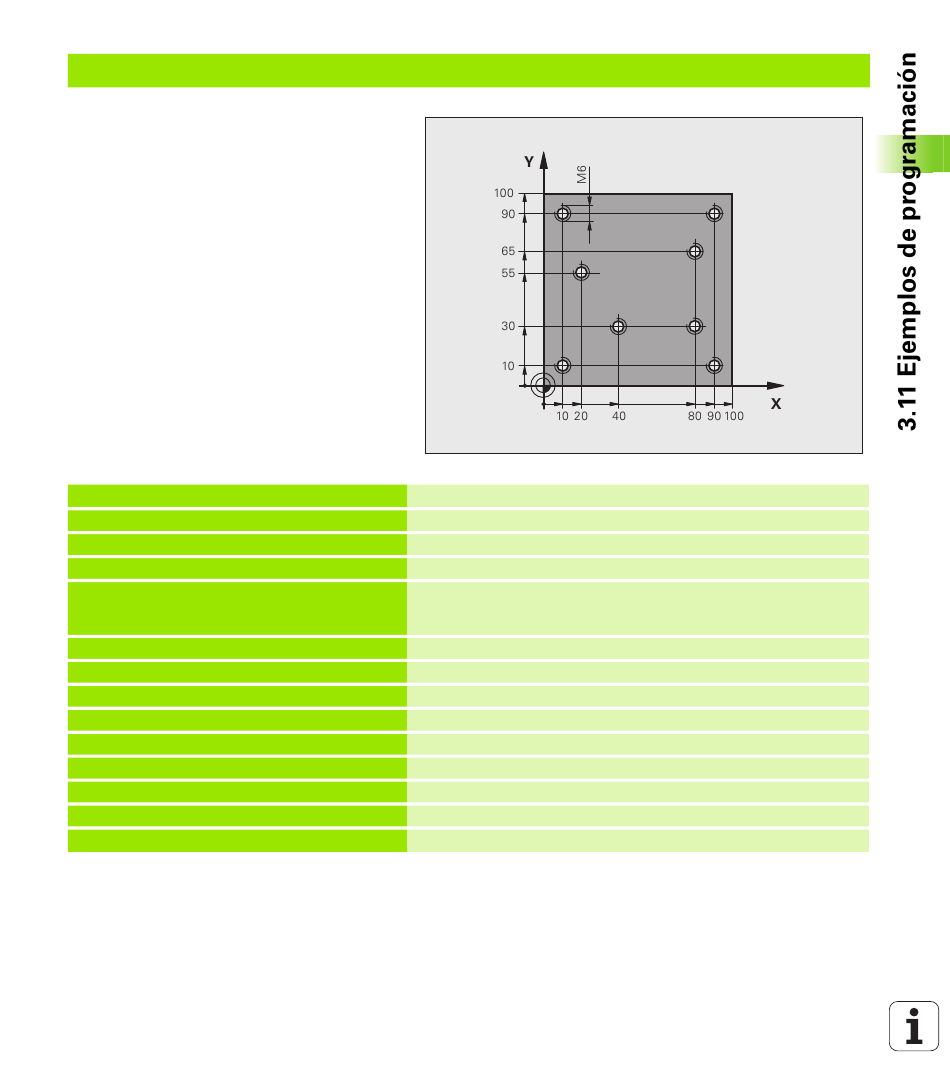

Ejemplo: Utilizar ciclos de taladrado junto con PATTERN DEF

Las coordenadas del taladro están memorizadas
en la definición de modelo PATTERN DEF POS y el
TNC las llama con CYCL CALL PAT.
El radio de la herramienta se seleccionan de tal
manera que se pueden ver todos los pasos de
trabajo en el test gráfico.
Desarrollo del programa

Centraje (radio de herramienta 4)

Taladrar (radio de herramienta 2,4)

Roscar (radio de herramienta 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
4 L Z+10 R0 F5000
5 PATTERN DEF
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
HEIDENHAIN iTNC 530
Definición de la pieza en bruto
Llamada de herramienta de centraje (radio 4)
Desplazar la herramienta a la altura de seguridad (programar F con
valor), después de cada ciclo, el TNC se posiciona a la altura de
seguridad
Definir todas las posiciones de taladro en el modelo de puntos
103
