Para acercar y alejar la imagen, utilice los movimientos
de juntar y separar los dedos y doble toque en la pantalla
táctil. También puede usar los controles de zoom para
cambiar el aumento de las escalas de frecuencia y decibeles
independientemente.
Pestaña de DIAGNÓSTICO
Si falla una autocomprobación en un cableado de par trenzado o
tiene resultados marginales, el DSX-600/602 CableAnalyzer
entrega automáticamente trazados HDTDR y HDTDX para ayudar
a encontrar fallas. Para ver los trazados, toque la pestaña
DIAGNÓSTICO y luego el panel HDTDR o HDTDX (figura 21).
Para obtener solo los resultados de diagnósticos, seleccione
Diagnósticos del menú HERRAMIENTAS. Estos resultados no
incluyen un estado de PASA/FALLO.
Para obtener más información acerca de los trazados HDTDR y
HDTDX, consulte el libro de referencia técnica.

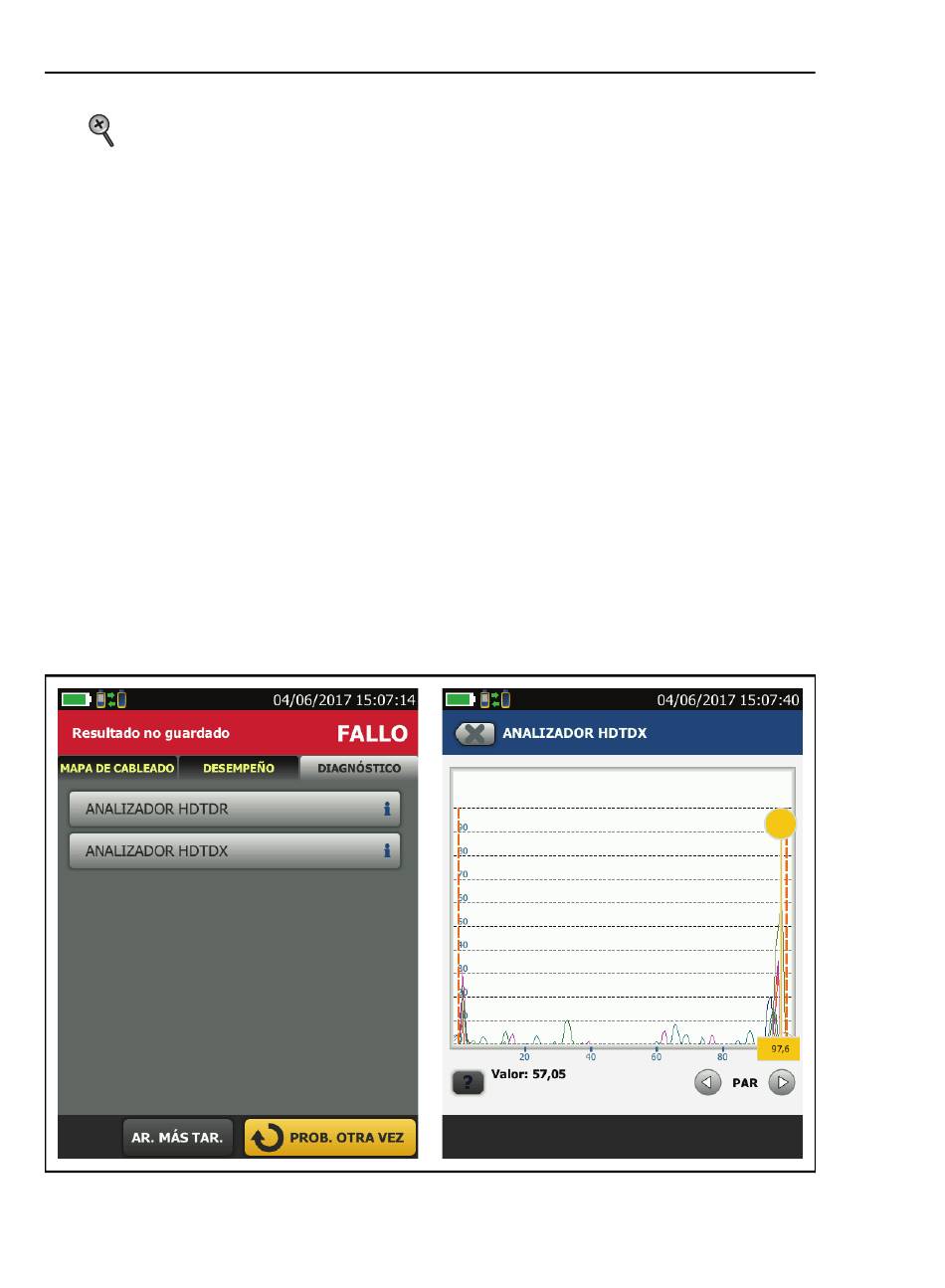

Figura 21. Ejemplos de pantallas de diagnóstico
52
BH192.EPS
