Alliance Laundry Systems FLW1523C Instalación/Operación página 17

4. Consulte las instrucciones del sistema de
inyección de suministro y la etiqueta al interior
de la tapa de la caja de empalmes de la lavadora
(Figura 12) para realizar la conexión eléctrica.
No intente hacer conexiones eléctricas de
inyección de suministro en puntos que no sean
los proporcionados por la fábrica
específicamente para ese fin.
5. Consulte las instrucciones del sistema de
inyección de suministro para obtener
instrucciones de operación.
Sistema de inyección de suministro
Cantidad de conexiones de suministro de
líquidos (1-Detergente y 2-Suavizante)
Tamaño de la conexión de llenado de
líquidos, pulg. (mm)
ADVERTENCIA
Use protección para los ojos y las manos
cuando use productos químicos. Siempre
evite el contacto directo con productos
químicos. Lea las instrucciones del
productor acerca de las precauciones a
seguir en caso de contacto accidental, antes
de usar los productos químicos. Asegúrese
de que exista un lugar para enjuagarse los
ojos y una ducha (regadera) de emergencia a
la mano. Revise a intervalos regulares para
asegurarse de que no existan fugas de
productos químicos.
801479 (SP)
2
3/8 (9,52)
ó
1/4 (6,35)
SW016SP
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
1

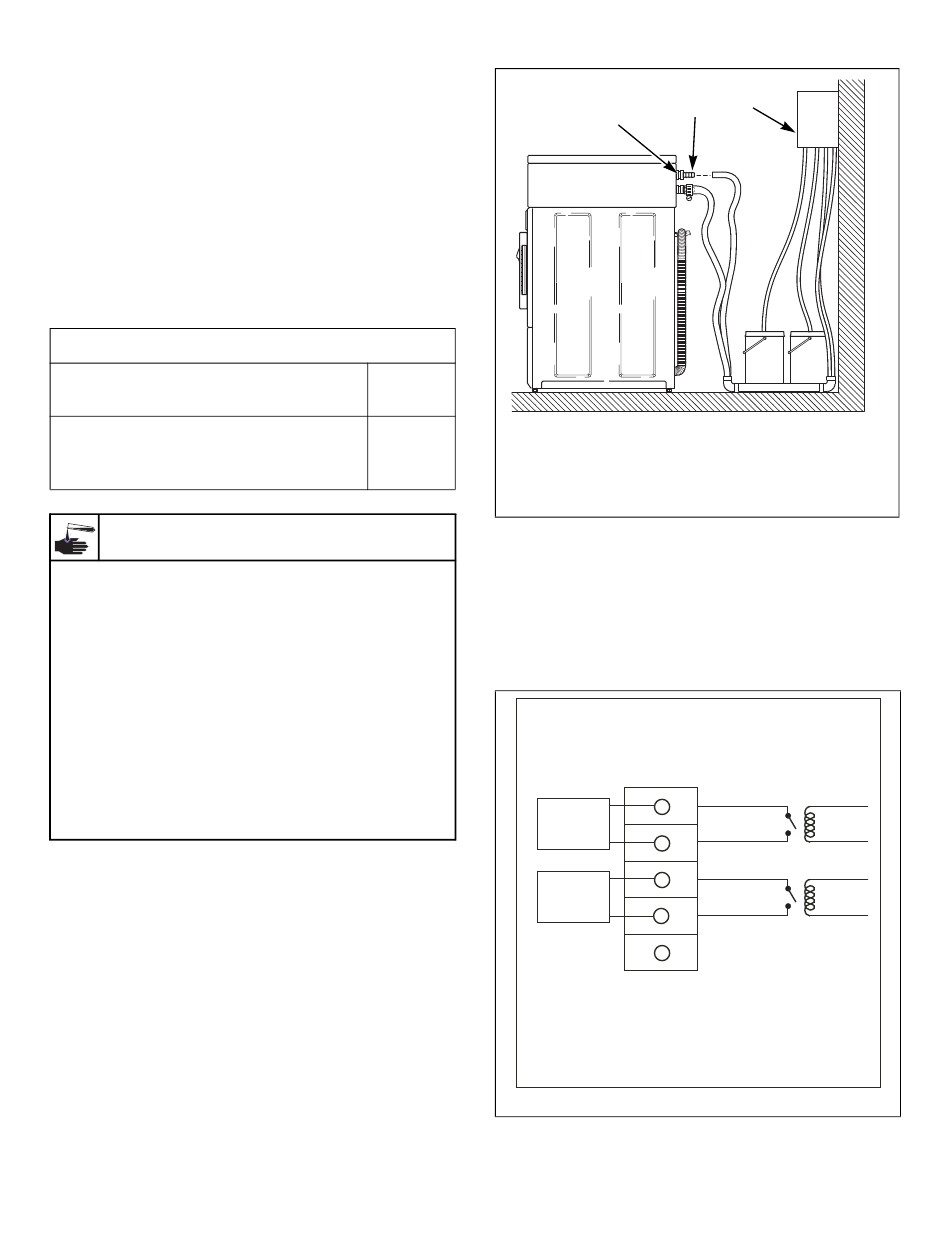

1 Punto de inyección
2 Boquilla
3 Salida de la bomba del distribuidor de
suministros
Figura 11
Una caja de empalmes en el panel trasero alberga una
tira terminal que provee señales de salida del
suministro para bombas de inyección de suministro.
Estos son contactos secos. Se necesita suministrar
voltaje. Consulte la Figura 12 la etiqueta de
interconexión de la inyección.
CHEMICAL INJECTION
ELECTRICAL INTERFACE
SOFTENER
DISPENSER
CONNECTION
DETERGENT
DISPENSER
CONNECTION
NO CONNECTION
TERMINAL
BLOCK
NOTE: Normally Open Contacts.
Contacts Close to Start Chemical Injection.
Maximum Load Connection per Contact:
1A @ 120VAC/240VAC
Figura 12
Instalación
3
2
FLW2027N
YELLOW
SOFTENER
RELAY
YELLOW/BLACK
RED
DETERGENT
RELAY
RED/BLACK
801653R1
FLW2028N
