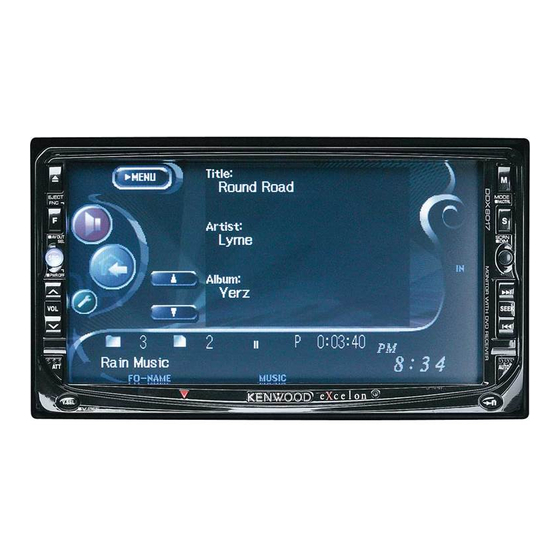

DDX8017
DDX7017
DDX7047
MONITOR WITH DVD RECEIVER
INSTALLATION MANUAL
MONITEUR AVEC REPTEUR DVD
MANUEL D'INSTALLATION
MONITOR CON RECEPTOR DVD
MANUAL DE INSTALACION
MONITOR COM RECEPTOR DVD
MANUAL DE INSTALAÇAO
© B54-4467-00/00 (KV/RV)

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kenwood DDX8017

Resumen de contenidos para Kenwood DDX8017

  • Página 1 DDX8017 DDX7017 DDX7047 MONITOR WITH DVD RECEIVER INSTALLATION MANUAL MONITEUR AVEC REPTEUR DVD MANUEL D'INSTALLATION MONITOR CON RECEPTOR DVD MANUAL DE INSTALACION MONITOR COM RECEPTOR DVD MANUAL DE INSTALAÇAO © B54-4467-00/00 (KV/RV)
  • Página 2 Accessories ..1 ..6 ..1 ..6 ..1 ..1 ..2 English...

  • Página 3: Installation Procedure

    Installation Procedure 1. To prevent a short circuit, remove the key from the 2WARNING ignition and disconnect the - battery. • If you connect the ignition wire (red) and the 2. Make the proper input and output wire connections battery wire (yellow) to the car chassis (ground), for each unit.
  • Página 4 Connect to the terminal that is grounded when either Mute wire (Brown) switch the telephone rings or during conversation. To connect the Kenwood navigation system, consult your navigation manual. Motor antenna control wire Depending on what antenna you are using,...

  • Página 5: Rear View

    Connection cable (Included in the TV tuner) IConnection cable Rear view (Included in the Navigation system) Wiring harness (Accessory 1) Wiring harness (Accessory 2) REVERSE ILLUMI Navigation System (Optional) REMO.CONT White/Black To front left speaker White MUTE Gray/Black To front right speaker Gray Green/Black.

  • Página 6: System Connection

    • Audio right output (Red) ■ Subwoofer Preout • Audio left output (White) • Audio right output (Red) ■ Center Preout (DDX8017 only) ■ Audio/Visual Output • Audio left output (White) • Audio right output (Red) ■ Rear View Camera Input •...
  • Página 7 System Connection (DDX7047) To TV Tuner unit Do not connect. To Navigation System To Disc Changer etc. ■ Front Preout • Audio left output (White) • Audio right output (Red) ■ Rear Preout • Audio left output (White) • Audio right output (Red) ■...
  • Página 8 Installation for Monitor/Player Unit Firewall or metal support Screw (M4X8) (commercially available) Bend the tabs of the mounting sleeve with a screwdriver or similar utensil and attach it in place. Accessory 3 Self-tapping screw Metal mounting strap (commercially available) (commercially available) Make sure that the unit is installed securely in place.
  • Página 9 Installing in Japanese-Made Cars ■ Installation on Toyota, Nissan or Mitsubishi Car using Brackets Accessory 5 (M5x6mm) or Accessory 6 (M5x7mm) Car Bracket Accessory 5 (M5x6mm) or Accessory 6 (M5x7mm) English...
  • Página 10 Installation of Remote control unit ■ Install the remote control unit holder (Accessory 7). Double-stick tape Remote control holder 7 (included) To prevent the Remote control unit from dropping down under your foot, install it using the Remote control unit holder. If the Remote control unit drops down under driving pedals, it will interfere with your driving and may result in a traffic accident.

  • Página 11: Removing The Unit

    Removing Monitor Unit ■ Removing the Hard Rubber Frame (escutcheon) 1. Engage the catch pins on the removal tool 4 Removal Tool (Accessory 4) and remove the two locks on the lower level. Lower the frame and pull it forward as shown in the figure.
  • Página 12 Accessoires ..1 ..6 ..1 ..6 ..1 ..1 ..2 Français...

  • Página 13: Procédure D'iNstallation

    Procédure d’installation 1. Afin d’empêcher un court circuit, retirez la clé du 2ATTENTION contact et déconnectez la batterie -. • Si vous connectez le câble d’allumage (rouge) et 2. Effectuez correctement les connexions d'entrée et le câble de batterie (jaune) au châssis de la voiture sortie de chaque appareil.
  • Página 14 Connectez à une prise qui est à la masse soit quand le d’allumage (Brun) téléphone sonne soit pendant une conversation. Allumage Pour connecter le système de navigation Kenwood, consultez le manuel du Câble de commande du système de navigation. moteur d'antenne à fusibles de Selon l'antenne que vous utilisez,...

  • Página 15: Vue Arrière

    Câble de connexion (Compris dans le syntoniseur TV) Câble de connexion Vue arrière (Compris dans le système de navigation) Faisceau de câbles (Accessoire 1) Faisceau de câbles (Accessoire 2) REVERSE ILLUMI Système de navigation (Optionnel) REMO.CONT Blanc/Noir Au haut-parleur avant gauche Blanc MUTE Gris/Noir...

  • Página 16: Connexion Du Système

    ■ Pré-sortie de subwoofer • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Pré-sortie centrale (DDX8017 uniquement) ■ Sortie audio/visuelle • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Entrée de la vue arrière de la caméra...
  • Página 17 Connexion du système (DDX7047) Vers le syntoniseur TV Ne pas connecter. Vers le système de navigation Vers le changeur de disque etc. ■ Pré-sortie avant • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Pré-sortie arrière • Sortie audio gauche (Blanc) •...
  • Página 18 Installation pour unité moniteur/lecteur Tôle pare-feu ou support métallique Vis (M4X8) (disponibles dans le commerce) Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le. Accessoire 3 Vis taraudeuse Armature de montage (disponibles dans le métallique commerce) (disponibles dans le...
  • Página 19 Installation dans des véhicules de fabrication japonaise ■ Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm) Support Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm) Français...

  • Página 20: Installation De La Télécommande

    Installation de la télécommande ■ Installez le support de télécommande (Accessoire 7). Adhésif double face Support de télécommande 7 (compris) Pour éviter que la télécommande ne tombe sous vos pieds, installez-la en utilisant le support de télécommande. Si la télécommande tombe sous les pédales, cela risque de vous gêner pour conduire et de provoquer un accident.

  • Página 21: Retrait Du Moniteur

    Retrait du moniteur ■ Retrait du cadre en ébonite (écusson) 1. Engagez les loquets sur l’outil de démontage Outil de démontage (Accessoire 4) 4 et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Loquet Crochet 2.
  • Página 22 Accesorios ..1 ..6 ..1 ..6 ..1 ..1 ..2 Español...

  • Página 23: Procedimiento De Instalación

    Procedimiento de instalación 1. Para prevenir cortocircuitos, retire la llave de 2ADVERTENCIA encendido y desconecte la batería -. • Si conecta el cable de encendido (rojo) y el cable 2. Realice en forma adecuada las conexiones de cables de la batería (amarillo) al chasis del vehículo (tierra), de entrada y salida para cada unidad.

  • Página 24: Conexión

    Conecte al terminal de conexión a tierra ya sea al sonar el encendido (Marrón) teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Cable de control de la Caja de antena del motor Dependiendo de la antena que está utilizando,...

  • Página 25: Vista Posterior

    Cable de conexión (Incluido con el sintonizador de TV) Cable de conexión Vista posterior (Incluido en el sistema de navegación) Mazo de conductores (Acessório 1) Mazo de conductores (Accesorio 2) REVERSE ILLUMI Sistema de navegación (opcional) REMO.CONT Blanco/Negro Al altavoz delantero izquierdo Blanco MUTE Gris/Negro...

  • Página 26: Conexión Del Sistema

    • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) ■ Salida de preamplificador central ( Solo DDX8017) ■ Salida de audio/visual • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) ■ Entrada de cámara de vista trasera •...
  • Página 27 Conexión del sistema (DDX7047) A la unidad del sintonizador de TV No conectar. Al sistema de navegación Al cambiador de discos, etc. ■ Salida de preamplificador delantera • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) ■ Salida de preamplificador trasera •...

  • Página 28: Instalación Para El Monitor/Unidad De Reproductor

    Instalación para el monitor/unidad de reproductor Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. Accesorio 3 Tornillo autorroscante Correa de montaje (disponible en el metálica (disponible en comercio)

  • Página 29: Instalación En Automóviles Fabricados En Japón

    Instalación en automóviles fabricados en Japón ■ Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) Abrazadera Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) Español...

  • Página 30: Instalación De La Unidad De Mando A Distancia

    Instalación de la unidad de mando a distancia ■ Instale el soporte del mando a distancia (Accesorio 7). Cinta adhesiva por Soporte de mando a distancia 7 los dos lados (suministrada) Para impedir que caiga el mando a distancia bajo su pie, instálela utilizando el soporte de mando a distancia.

  • Página 31: Extracción Del Monitor

    Extracción del monitor ■ Extracción del marco duro de goma (eserina) Herramienta de extracción 1. Enganche la uña en la herramienta de (Accesorio 4) extracción 4 y retire los dos cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el Uña marco y extráigalo hacia adelante.
  • Página 32 Acessórios ..1 ..6 ..1 ..6 ..1 ..1 ..2 Portuguese...

  • Página 33: Procedimentos De Instalação

    Procedimentos de Instalação 1. Para evitar um curto circuito, remova a chave da 2ADVERTÊNCIA ignição e desligue o polo - da bateria. • Se ligar o cabo de ignição (vermelho) e o cabo 2. Faça as ligações apropriadas dos cabos de entrada e de bateria (amarelo) ao chassis do carro (massa), saída de cada aparelho.

  • Página 34: Sintonizador Tv (Opcional)

    Fio de emudecimento Liga-se ao terminal que está ligado à terra quando o ignição (Castanho) telefone toca e durante a comunicação. Para ligar o sistema de navegação Kenwood, consulte o seu manual de navegação. Fio de controlo da antena eléctrica Caixa de...

  • Página 35: Vista Traseira

    Cabo de ligação (Incluído no sintonizador TV) Cabo de ligação Vista traseira (Incluído no sistema de navegação) Cablagem (Acessório 1) Cablagem (Acessório 2) REVERSE ILLUMI Sistema de navegação (Opcional) REMO.CONT Branco/Preto Para o alto-falante dianteiro esquerdo Branco MUTE Cinza/Preto Para o alto-falante dianteiro direito Cinzento Verde/Preto ANT.

  • Página 36: Ligação Do Sistema

    • Saída direita áudio (Vermelho) ■ Subwoofer preout • Saída esquerda áudio (Branco) • Saída direita áudio (Vermelho) ■ Preout central (apenas o DDX8017) ■ Saída áudio/visual • Saída esquerda áudio (Branco) • Saída direita áudio (Vermelho) ■ Entrada da câmara de visão traseira •...
  • Página 37 Ligação do sistema (DDX7047) Para a unidade de sintonizador TV Não ligue. Para o sistema de navegação Para o carregador de discos etc. ■ Preout dianteiro • Saída esquerda áudio (Branco) • Saída direita áudio (Vermelho) ■ Preout traseiro • Saída esquerda áudio (Branco) •...
  • Página 38 Instalação para Écran/Unidade de leitor Anteparo à prova de fogo ou suporte de metal Parafuso (M4X8) (disponível no comércio) Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar. Acessório 3 Parafuso auto-roscante Braçadeira de montagem (disponível no comércio)
  • Página 39 Instalação em automóveis fabricados no Japão ■ Instalação em automóveis Toyota, Nissan ou Mitsubishi utilizando grampos Acessório 5 (M5x6mm) ou Acessório 6 (M5x7mm) Grampo Acessório 5 (M5x6mm) ou Acessório 6 (M5x7mm) Portuguese...
  • Página 40 Instalação da unidade de controlo remoto ■ Instale o suporte da unidade de controlo remoto (acessório 7). Fita adesiva de Suporte de controlo remoto 7 duas faces (incluída) Para evitar que a unidade de controlo remoto caia para baixo dos seus pés, instale-a utilizando o suporte da unidade de controlo remoto.

  • Página 41: Retirar O Aparelho

    Remover a unidade monitora ■ Remover a armação de borracha dura (emblema) Ferramenta de remoção 1. Prenda os pinos da alheta na ferramenta de (acessório 4) remoção 4 e retire as duas trancas do nível inferior. Baixe a armação e puxe-a para frente como Lingueta na ilustração.
  • Página 42 Portuguese...
  • Página 43 Portuguese...
