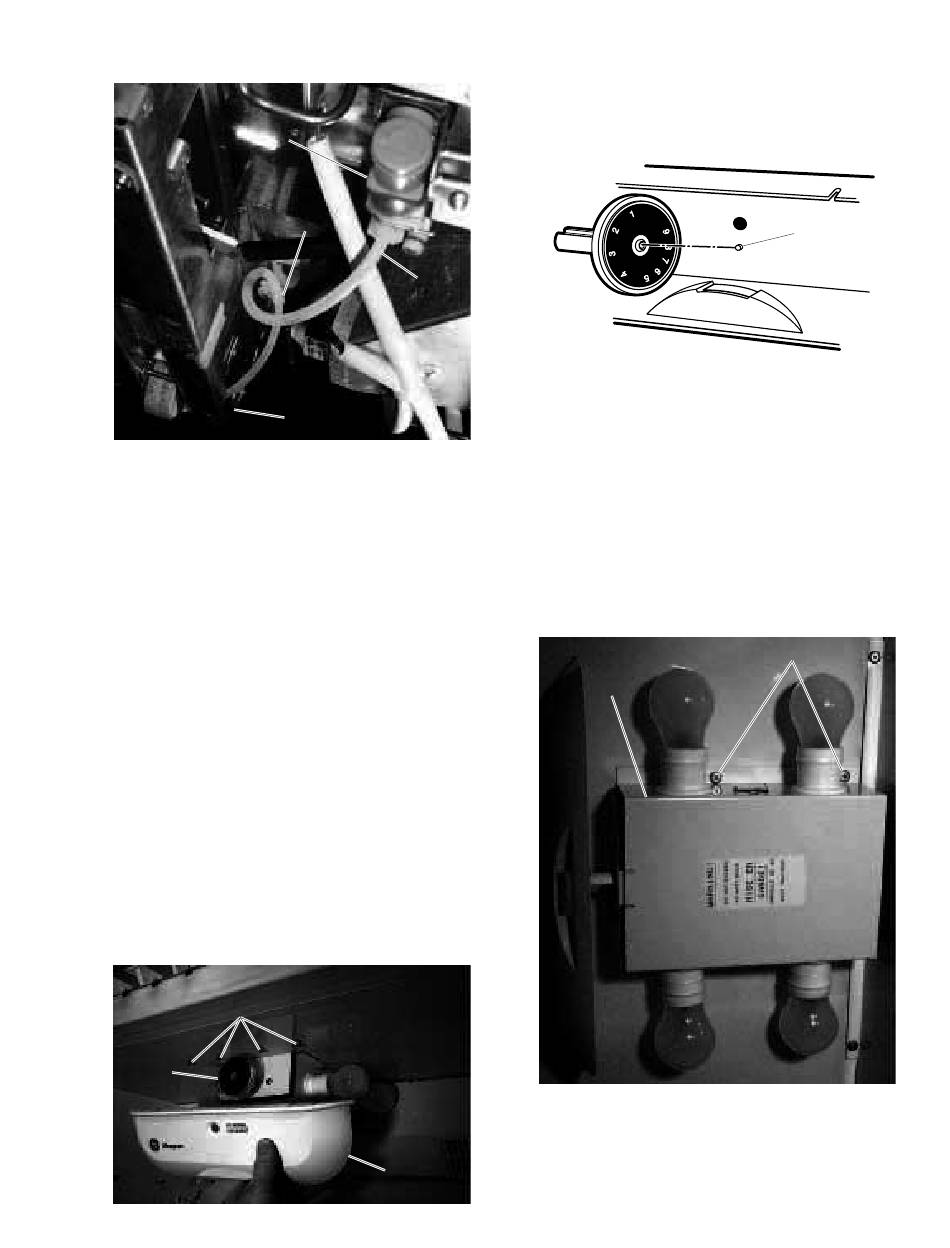

8. Desconecte el tubo de agua de la válvula de
agua.
Válula de Agua Válula de Agua
9. Deslice la línea de agua fuera del mecanismo
y sujetadora de cierre de puerta (adentro del
gabinete).
Protección Superior de la Luz (Refrigera-
dor y Congelador)
1. Sostenga la protección en cada lado.
2. Suavemente apriete los lados izquierdo y de-
recho del frente hacia el centro, después em-
puje hacia atrás.
3. Baje la protección mientras la desengancha
del Panel de Control de control y después del
conducto de atrás.
Panel de Control de Control (Refrigerador
y Congelador)
1. Retire la protección superior de la luz (vea el
procedimiento anterior).
2. Afloje (no retire) 4 tornillos Phillips atrás del
Panel de Control.
Tornillos Tornillos
Perilla Perilla
de Control de Control
Abrazadera Abrazadera
Tubo de Agua Tubo de Agua
Mecanismo Cierre Mecanismo Cierre
de Puerta de Puerta
GEA00681
Panel de Panel de
Control Control
GEA00653
3. Hale el panel para adelante.
Nota: En la parte de atrás del panel de control es-
tá un pequeño poste moldeado, el que alinea la
perilla de control de temperatura. Cuando reinstale
el panel de control, asegúrese de alinear la perilla
de control con el poste.
Conjunto Superior de Luz (Refrigerador y
Congelador)
1. Retire la cubierta superior de la luz (vea el proce-
dimiento anterior).
2. Retire 4 (cuatro) tornillos Phillips y el conjunto
superior de luz.
Conjunto Conjunto Conjunto
Superior Superior Superior
de Luz de Luz de Luz
3. Desconecte dos (2) alambres del control de
temperatura.
– 16 –
Poste Moldeado
GEA00619
Tornillos Tornillos Tornillos Tornillos
GEA00643 GEA00643
