- Página 1 Zipp LED DMX ORDERCODE 43075...
- Página 2 Usted ha adquirido un magnífico e innovador producto de Showtec. El Showtec Zipp LED lleva la emoción a cualquier local. Tanto si desea una acción “plug and play” sencilla, como un sofisticado espectáculo DMX, este producto le ofrece justo el efecto que necesita.
-
Página 3: Tabla De Contenido
Showtec Showtec Zipp LED™ Guía del producto Advertencia ..................................2 Instrucciones de seguridad ............................2 Normas para el funcionamiento ..........................4 Montaje ..................................4 Procedimiento de devolución ........................... 5 Reclamaciones ................................5 Descripción del dispositivo ............................. 6 Descripción general ..............................6 Parte trasera .................................. -
Página 4: Advertencia
Su envío incluye: • Showtec Zipp LED DMX con cable IEC de alimentación de CA de 0,9 m • Manual del usuario Vida útil de los ledes El brillo de los ledes disminuye gradualmente con el paso del tiempo. - Página 5 Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente. Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su distribuidor de Showtec para su reparación.
-
Página 6: Normas Para El Funcionamiento
AVISO: LESIÓN OCULAR Evite mirar directamente a la fuente luminosa. (Aviso especial para personas que sufran ataques epilépticos.) Normas para el funcionamiento • Este dispositivo no está diseñado para funcionar de forma permanente. La realización de pausas regulares en el funcionamiento garantizará que pueda disfrutar de su dispositivo durante mucho tiempo sin defectos. -
Página 7: Procedimiento De Devolución
Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 8: Descripción Del Dispositivo

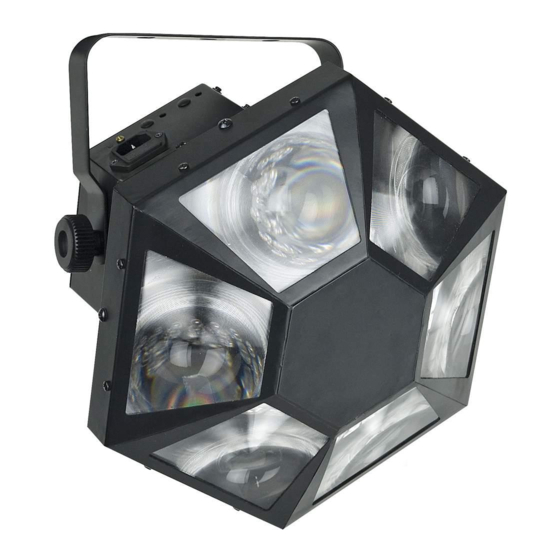

Descripción del dispositivo Características La unidad Showtec Zipp LED es un efecto central de iluminación de ledes con alta proyección luminosa y excepcionales efectos. • Efecto de iluminación con ledes compacto y pequeño • Ideal para DJ móviles y locales reducidos •... -
Página 9: Parte Trasera
Parte trasera 10 11 Fig. 2 Fig.3 Conexión a tierra 4) MIC (micrófono) 5) MIC (micrófono) 6) SENSITIVITY (sensibilidad de la luz) 7) SENSITIVITY (sensibilidad del motor) Conector IEC para alimentación de CA y fusible de 2 A/250 V Conector DMX IN (entrada) de 3 clavijas para señal DMX Conector DMX OUT (salida) de 3 clavijas para señal DMX Conmutadores DIP... -
Página 10: Instalación
Instalación Retire todo el embalaje de la unidad Zipp LED. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía antes de que se haya instalado y conectado el sistema completo correctamente. -
Página 11: Una Unidad Zipp Led (Control Por Sonido)
Una unidad Zipp LED (control por sonido) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. 2. Utilice siempre un cable de seguridad (código de pedido 70140 / 70141). Conecte el extremo del cable de alimentación de CA a un enchufe del suministro eléctrico. -
Página 12: Múltiples Unidades Zipp Led (Control Dmx)
Múltiples unidades Zipp LED (control DMX) 1. Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5 m alrededor de la unidad para la circulación del aire. 2. Utilice siempre un cable de seguridad (código de pedido 70140 / 70141). Utilice un cable XLR de 3 clavijas para conectar las unidades Zipp LED con otros dispositivos. -
Página 13: Ajuste De Los Conmutadores Dip Para El Modo Dmx
Es importante saber que los ajustes de las direcciones DMX pertenecen a la suma de los valores de los conmutadores DIP. Una dirección DMX estándar de un proyector Showtec Zipp LED, que dispone de 3 canales, se establecería de la siguiente forma:... -
Página 14: Tabla De Referencia Rápida Para Direcciones Dmx
Tabla de referencia rápida para direcciones DMX... -
Página 15: Interconexión De Dispositivos
Interconexión de dispositivos Será necesario un cable de interconexión de datos en serie para reproducir espectáculos de iluminación de uno o más dispositivos mediante un controlador DMX-512 o para reproducir espectáculos de dos o más dispositivos sincronizados funcionando en modo maestro/esclavo. El número combinado de canales que requieren todos los dispositivos de una conexión de datos en serie determina el número de dispositivos que admite dicha conexión de datos. -
Página 16: Canales Dmx
Canales DMX: 3 canales Canal 1 – Colores 0-12 Black-out 13-25 Rojo 26-38 Verde 39-51 Azul 52-64 Blanco 65-77 Rojo y verde 78-90 Rojo y azul 91-103 Rojo y blanco 104-116 Verde y azul 117-129 Verde y blanco 130-142 Azul y blanco 143-155 Verde, azul y blanco 156-168... -
Página 17: Mantenimiento
4. Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Showtec Zipp LED requiere muy poco mantenimiento No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. -
Página 18: No Responde A La Señal Dmx
No responde a la señal DMX Respuesta: Puede deberse al cable o a los conectores DMX, a un fallo de funcionamiento del controlador o a un fallo de la tarjeta DMX del efecto. 1. Compruebe el cable DMX: Desenchufe la unidad, cambie el cable DMX y vuelva a conectarla al suministro eléctrico. -
Página 19: Especificaciones Del Producto
Especificaciones del producto Modelo: Showtec Zipp LED Voltaje: 240 V-50 Hz (CE) Consumo de energía: 40 W Fusible: 2 A / 250 V Peso: 3,06 kg Funcionamiento y programación Clavija OUT (salida) de señal: clavija 1 tierra, clavija 2 (-), clavija 3 (+) Configuración y direccionamiento: conmutadores DIP...
