Seneca Z-4TC Manual De Instalación

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL de INSTALACIÓN

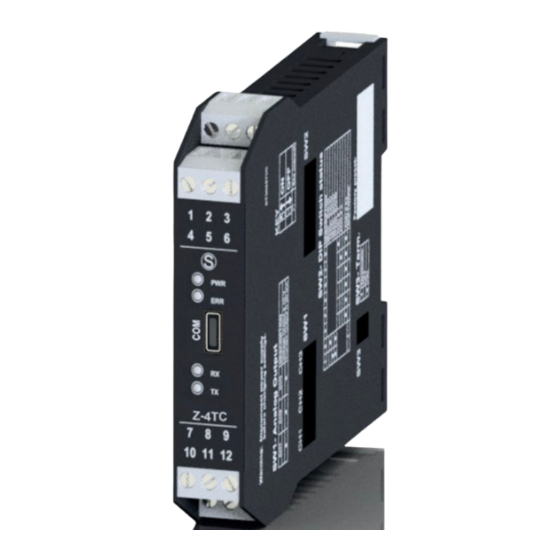

Z-4TC
Módulo 4 ENTRADAS TERMOPAR
con protocolo Modbus en RS485
ES
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Para los manuales en otros idiomas y los software de configuración,
visitar el sitio www.seneca.it/products/z-4tc
MI00363-2-ES
1/8

Publicidad

Tabla de contenido
loading

Manuales relacionados para Seneca Z-4TC

Resumen de contenidos para Seneca Z-4TC

  • Página 1 Módulo 4 ENTRADAS TERMOPAR con protocolo Modbus en RS485 SENECA s.r.l. Via Austria, 26 – 35127 – PADOVA – ITALY Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287 Para los manuales en otros idiomas y los software de configuración, visitar el sitio www.seneca.it/products/z-4tc MI00363-2-ES...

  • Página 2: Esquema Del Módulo

    ESQUEMA DEL MÓDULO 17,5 mm 111 mm Dimensiones LxAxP: 17,5 x 102,5 x 111 mm; Peso: 110 g; Contenedor: PA6, color negro INDICACIONES MEDIANTE LED EN EL PANEL FRONTAL LEDs ESTADO Significado de los LEDs PWR Verde Encendido con luz fija El dispositivo es alimentado correctamente FALLA Amarillo Parpadeante...

  • Página 3: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS EN61000-6-4 Emisión electromagnética, en entorno industrial. EN61000-6-2 Inmunidad electromagnética, en entorno industrial. NORMATIVAS EN61010-1 Seguridad ADVERTENCIA la tensión máxima de trabajo entre cualquier Tc/mV Analog Input Tc/mV borne y tierra debe ser inferior a 50 Vca / 75 RS485 Tc/mV Comm.

  • Página 4: Configuración De Los Parámetros De Fábrica

    CONFIGURACIÓN DE LOS PARÁMETROS DE FÁBRICA Todos los conmutadores DIP en posición Parámetros de comunicación del protocolo ModBUS: 38400 8, N, 1 Address 1 Parámetros de comunicación del puerto frontal micro USB: 2400 8, N, 1 Address 1 Tipo de entrada de las 4 entradas: Termoparas J Tiempo de muestreo: 120 ms...

  • Página 5: Puerto Usb

    PUERTO USB El módulo está diseñado para intercambiar datos según los modos determinados por el protocolo MODBUS. Cuen- ta con un conector micro USB en el panel frontal y se puede configurar través de las aplicaciones y/o el software. El puerto serial USB usa los siguientes parámetros de comunicación: 2400,8,N,1. El puerto de comunicación USB funciona exactamente como los puertos seriales, excepto para los parámetros de comunicación.

  • Página 6: Configuración De Los Conmutadores Dip

    CONFIGURACIÓN DE LOS CONMUTADORES DIP La posición de los conmutadores DIP determina los parámetros de comunicación Modbus del módulo: Dirección y Baud Rate. En la siguiente tabla se reproducen los valores del Baud Rate y de la dirección en base a la configu- ración de los conmutadores DIP: Estado de los conmutadores DIP SW1 POSICIÓN...

  • Página 7: Conexiones Eléctricas

    CONEXIONES ELÉCTRICAS Alimentación e interfaz Modbus están disponibles utilizando el bus para carril DIN Seneca, mediante el conector posterior IDC10, o el accesorio Z-PC-DINAL2-17,5. Conector Trasero (IDC 10) Power Suppl y AC / + RS485 GND En la figura se reproduce el significado de los varios...

  • Página 8: Configuraciones Avanzadas

    Información del producto sales@seneca.it Este documento es propiedad de SENECA srl. Está prohibida su duplicación y reproducción sin autorización. El contenido de esta documentación se refiere a los productos y tecnologías que se describen. Esta información puede ser modificada o ampliada, por exigencias técnicas y/o comerciales.
