INSTALLATION
Montage de l'appareil d'éclairage solaire :
Pour la meilleure performance possible, monter l'appareil
d'éclairage solaire à environ 6 pieds (1,8 m) au-dessus
du sol. Remarque : Assurez-vous que le luminaire et
le panneau solaire sont situés suffisamment proche
l'un de l'autre pour les relier au moyen du cordon.

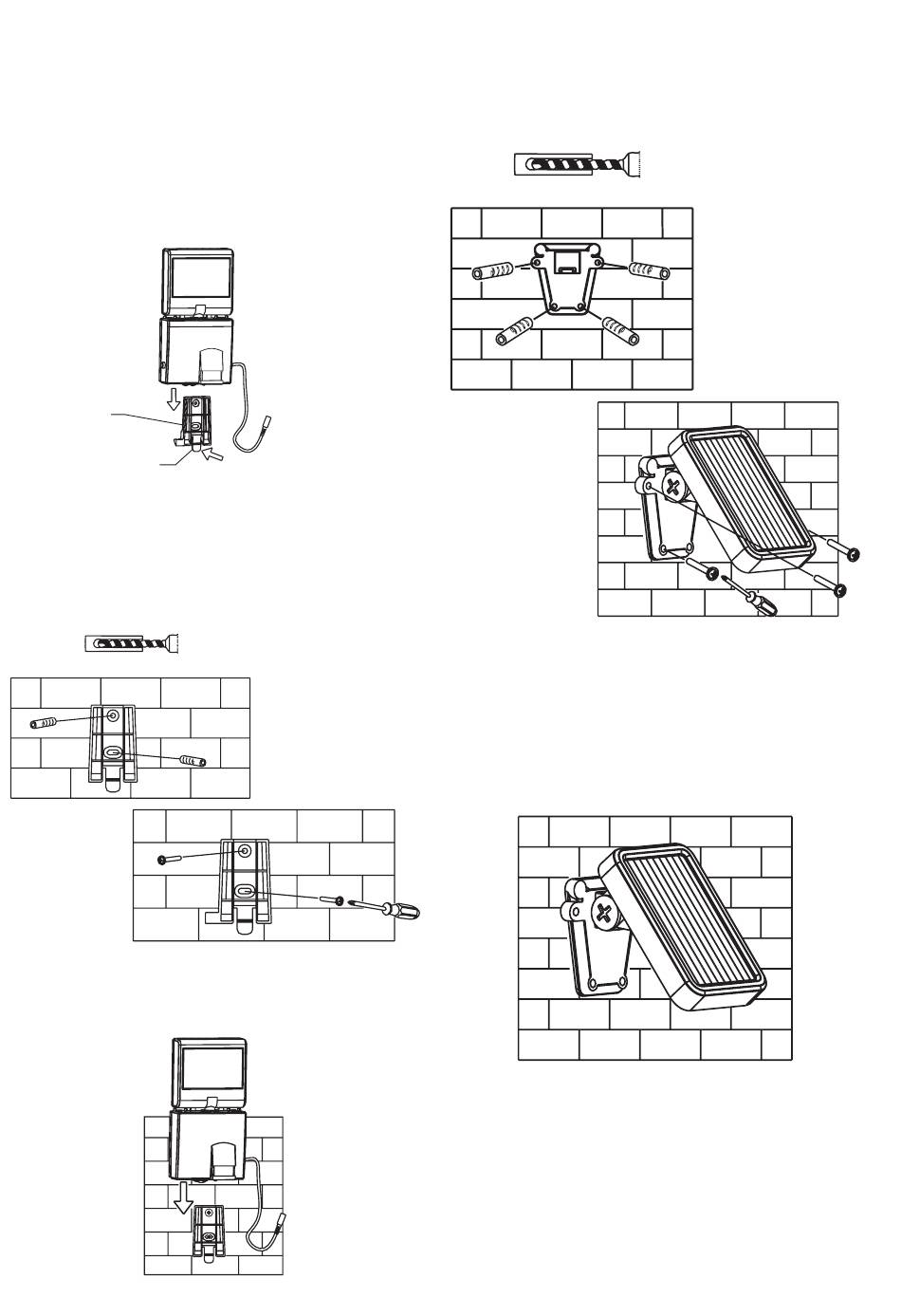

1. Décollez la languette de blocage du luminaire, puis
faites glissez la plaque de montage vers le bas pour
la retirer.
Support mural
Languette de blocage
2. Au moyen d'une mèche 3/16 po, percez des trous pour
les ancrages muraux, puis insérez deux ancrages
muraux. Installez la plaque de montage au moyen de
deux vis. S'assurer qu'il y a suffisamment d'espace
vertical au-dessus de la plaque de montage pour
monter l'éclairage.
3. Insérez l'arrière du compartiment à pile sur la plaque
de montage murale et faites-le glisser vers le bas
jusqu'à qu'il s'enclenche en place.
Montage du panneau solaire :
1. Au moyen d'une mèche 3/16 po, percez des trous
pour les ancrages muraux, puis insérez trois ancrages
muraux. Installez le panneau solaire au moyen de
quatre vis. IMPORTANT : Calfeutrer autour du socle
et dessus les têtes des vis après l'installation.
2. Réglez l'angle du panneau solaire en l'agrippant, puis
en l'inclinant doucement vers le haut ou vers le bas.
Ne pas oublier que le panneau solaire doit recevoir
autant de lumière directe du soleil que possible durant
la journée. Notez bien que les ombres peuvent blo-
quer la lumière du soleil et l'empêcher d'atteindre le
panneau solaire durant la journée.
