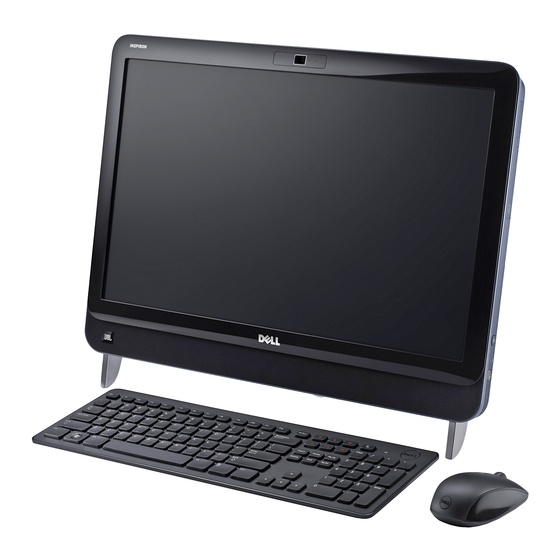

Dell™ Inspiron™ One 2320
Manual del propietario
Modelo regulatorio: W03C
Tipo regulatorio: W03C001
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Inspiron One 2320

Resumen de contenidos para Dell Inspiron One 2320

  • Página 1 Dell™ Inspiron™ One 2320 Manual del propietario Modelo regulatorio: W03C Tipo regulatorio: W03C001 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Página 2 Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

  • Página 3: Tabla De Contenido

    Tabla de contenidos Antes de comenzar ....Herramientas recomendadas ....Apagado del equipo .
  • Página 4 Unidad óptica ..... Extracción de la unidad óptica ... . . Colocación de la unidad óptica .
  • Página 5 10 Tarjeta de vídeo y audio (opcional) ..Extracción de la placa de audio y video (AV) ..Sustitución de la placa de audio y video (AV) ..11 Tarjeta del conversor .
  • Página 6 15 Minitarjetas inalámbricas ... Extracción de minitarjetas ....Colocación de las minitarjetas ... . . 16 Placa base .
  • Página 7 20 Disipador de calor del procesador ..Extracción del disipador de calor del procesador . . . Sustitución del disipador de calor del procesador . . . 21 Procesador ..... . . Extracción del procesador .
  • Página 8 25 Altavoces ......Extracción de los altavoces ....Colocación de los altavoces .
  • Página 9 28 Módulo de la cámara ....Extracción del módulo de la cámara ..Colocación del módulo de la cámara .
  • Página 10 Tabla de contenidos...

  • Página 11: Antes De Comenzar

    • Destornillador para tuercas hexagonales • Programa de actualización ejecutable del BIOS flash, disponible en support.dell.com Apagado del equipo PRECAUCIÓN: para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar el equipo.

  • Página 12: Instrucciones De Seguridad

    Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: desconecte todas las fuentes de energía antes de abrir la carcasa para cambiar, retirar o instalar accesorios.
  • Página 13 4 Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica. 5 Desconecte todos los dispositivos conectados al equipo. 6 Mantenga presionado el botón de encendido con el equipo desenchufado para conectar a tierra la placa base. PRECAUCIÓN: antes de tocar los componentes del interior del equipo, descargue la electricidad estática de su cuerpo;...
  • Página 14 Antes de comenzar...

  • Página 15: Información Técnica General

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 16 Unidad de disco duro Unidad óptica Tarjeta de control de pantalla táctil Ventilador del disipador de calor del (opcional) procesador Módulo de la cámara Protector de la placa base Cubierta del módulo de memoria Información técnica general...

  • Página 17: Componentes De La Placa Base

    Componentes de la placa base Información técnica general...
  • Página 18 Conector SATA (ODD) Conector SATA (HDD) Conector del cable de alimentación Conector del cable AV-board (UMA) del disco duro (HDD PWR) Conector del cable de alimentación Conector del cable de la pantalla del panel de la pantalla táctil (Touch) Conector del cable AV-board (GPU) Conector de cable del indicador de actividad de la unidad de disco duro y del botón de alimentación.

  • Página 19: Cubierta Posterior

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 20 1 Cubierta posterior Carcasa intermedia 3 Tornillos (6) 4 Tire hacia arriba de la cubierta posterior utilizando las lengüetas situadas en la carcasa intermedia y levante la cubierta posterior para extraerla del equipo. Cubierta posterior...

  • Página 21: Colocación De La Cubierta Posterior

    5 Coloque la cubierta posterior en un lugar seguro. Colocación de la cubierta posterior 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee las lengüetas de la parte superior de la cubierta posterior con las ranuras de la carcasa intermedia.
  • Página 22 Cubierta posterior...

  • Página 23: Unidad De Disco Duro

    NOTA: si va a instalar una unidad de disco duro desde un recurso que no sea Dell, tendr?? que instalar un sistema operativo, controladores y utilidades en la nueva unidad de disco duro.
  • Página 24 Ensamblaje de la unidad de disco Tornillo (1) duro Cable de datos Cable de alimentación 5 Extraiga los cuatro tornillos que fijan la canastilla para unidades de disco duro a la unidad. 6 Deslice la canastilla para unidades de disco duro para extraerlo de la unidad.

  • Página 25: Sustitución De La Unidad De Disco Duro

    Unidad de disco duro Canastilla para unidades de disco duro Tornillos (4) Sustitución de la unidad de disco duro 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Deslice la unidad de disco duro por la canastilla para unidades de disco duro y alinee los orificios para tornillos del compartimento con los orificios para tornillos de la unidad.
  • Página 26 6 Vuelva a colocar el tornillo que fija el ensamblaje de la unidad de disco duro al chasis. 7 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.

  • Página 27: Unidad Óptica

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 28 Ensamblaje de la unidad óptica Tornillo Cable de datos Cable de alimentación 6 Extraiga los dos tornillos que fijan el soporte de la unidad óptica a la parte posterior de la unidad óptica. 7 Extraiga el soporte de la unidad óptica de la misma. Tornillos (2) Soporte de la unidad óptica Unidad óptica...

  • Página 29: Colocación De La Unidad Óptica

    Colocación de la unidad óptica 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos del soporte de la unidad óptica con los orificios para tornillos de la unidad óptica. 3 Vuelva a colocar los dos tornillos que fijan el soporte de la unidad óptica a la unidad óptica.
  • Página 30 Unidad óptica...

  • Página 31: Módulos De Memoria

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipor).
  • Página 32 Cubierta del módulo de memoria Protector de la placa base 4 Abra cuidadosamente con la punta de los dedos los ganchos de fijación situados en cada extremo del conector del módulo de memoria hasta que salga el módulo de memoria. Módulos de memoria...

  • Página 33: Sustitución De Los Módulos De Memoria

    5 Extraiga el módulo de memoria de su conector. Conector del módulo de memoria Muesca Ganchos de fijación (2) Sustitución de los módulos de memoria PRECAUCIÓN: si el módulo de memoria no se ha instalado correctamente, es posible que el equipo no se inicie. 1 Siga las instrucciones del apartado “Antes de comenzar”...
  • Página 34 5 Conecte el equipo y todos los dispositivos conectados a los enchufes eléctricos y enciéndalos. 6 Cuando aparezca un mensaje que indica que el tamaño de la memoria ha cambiado, presione <F1> para continuar. 7 Inicie sesión en el equipo. Para verificar que la memoria esté...

  • Página 35: Ensamblaje De La Base Posterior

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 36: Colocación Del Ensamblaje De La Base Posterior

    Ensamblaje de la base posterior Tornillos (2) Colocación del ensamblaje de la base posterior 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Coloque el ensamblaje de la base posterior en el chasis y deslícelo hasta la parte superior del equipo.

  • Página 37: Montaje De Vesa

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 38: Colocación Del Montaje De Vesa

    Tornillos (6) Montaje de VESA 5 Levante el montaje de VESA y retírelo del chasis. Colocación del montaje de VESA 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos del montaje de VESA con los orificios para tornillos del chasis y coloque el montaje de VESA en el chasis.

  • Página 39: Cubierta De E/S

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 40: Sustitución De La Cubierta De E/S Posterior

    Cubierta de E/S posterior Tornillos (4) Sustitución de la cubierta de E/S posterior 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de la cubierta de E/S posterior con los orificios para tornillos del chasis.

  • Página 41: Cubierta De E/S Lateral

    Cubierta de E/S lateral Extracción de la cubierta de E/S lateral 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Retire la cubierta posterior. Ver “Extracción de la cubierta posterior” en la página 19. 3 Levante y extraiga la cubierta de E/S lateral. Cubierta de E/S lateral Extracción de la cubierta de E/S lateral 1 Siga las instrucciones del apartado “Antes de comenzar”...
  • Página 42 Cubierta de la placa de E/S...

  • Página 43: Tarjeta De Vídeo Y Audio (Opcional)

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no (por ejemplo, un conector del equipo).
  • Página 44 Tornillos (3) Protector de la placa AV 7 Desconecte los cables de la placa AV de los conectores de la placa AV. 8 Extraiga los cinco tornillos que fijan la placa AV al chasis. 9 Levante la placa AV y extráigala del chasis. Tarjeta de vídeo y audio...

  • Página 45: Sustitución De La Placa De Audio Y Video (Av)

    Placa AV Cables de la placa AV (2) Tornillos (5) Sustitución de la placa de audio y video (AV) 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de la placa AV con los orificios para tornillos del chasis.
  • Página 46 7 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, el equipo podría estropearse.

  • Página 47: Tarjeta Del Conversor

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 48: Colocación De La Tarjeta Del Conversor

    Tornillos (2) Cable de la tarjeta del conversor Conector de la tarjeta del conversor Colocación de la tarjeta del conversor 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de la tarjeta del conversor con los orificios para tornillos del chasis.
  • Página 49 8 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, el equipo podría estropearse.
  • Página 50 Chasis principal...

  • Página 51: Tarjeta B-Cas (Opcional)

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 52: Sustitución De La Tarjeta B-Cas

    Tarjeta B-CAS Cable de la tarjeta B-CAS Tornillo Sustitución de la tarjeta B-CAS 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Conecte el cable de la tarjeta B-CAS al conector de dicha tarjeta. 3 Alinee los orificios para tornillos de la tarjeta B-CAS con los orificios para tornillos del chasis.

  • Página 53: Protector De La Placa Base

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 54 Protector de la placa base Tornillos (5) 7 Empuje hacia arriba del protector de la placa base y déle la vuelta para situarlo del lado derecho del equipo separado de los conectores de E/S laterales. Protector de la placa base...

  • Página 55: Sustitución Del Protector De La Placa Base

    Sustitución del protector de la placa base 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee el protector de la placa base con los conectores de E/S laterales del chasis y coloque el protector de la placa base sobre la placa base. 3 Alinee los orificios para tornillos del protector de la placa base con los orificios del chasis y vuelva a colocar los cinco tornillos que fijan el protector de la placa base al chasis.
  • Página 56 Protector de la placa base...

  • Página 57: Batería De Tipo Botón

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 58: Sustitución De La Batería De Tipo Botón

    7 Localice el zócalo de la batería. Ver“Componentes de la placa base” en la página 17. PRECAUCIÓN: si levanta la batería de su zócalo haciendo palanca con un objeto romo, procure no tocar la placa base con el objeto. Asegúrese de que introduce el objeto entre la batería y el zócalo antes de intentar hacer palanca para extraer la batería.
  • Página 59 3 Vuelva a colocar el protector de la placa base. “Sustitución del protector de la placa base” en la página 55 4 Vuelva a colocar la cubierta de E/S posterior. Ver “Sustitución de la cubierta de E/S posterior” en la página 40. 5 Vuelva a colocar la cubierta de E/S lateral.
  • Página 60 Batería de tipo botón...

  • Página 61: Minitarjetas Inalámbricas

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 62 4 Extraiga la cubierta de E/S posterior. Ver “Extracción de la cubierta de E/S posterior” en la página 39. 5 Extraiga la cubierta de E/S lateral. Ver “Extracción de la cubierta de E/S lateral” en la página 41. 6 Extraiga la cubierta de la placa base. Ver “Extracción del protector de la placa base”...

  • Página 63: Colocación De Las Minitarjetas

    Colocación de las minitarjetas PRECAUCIÓN: los conectores tienen la forma adecuada para garantizar que la inserción es correcta. Si aplica una fuerza excesiva, puede dañar los conectores. PRECAUCIÓN: para evitar daños a la minitarjeta, asegúrese de que no haya ningún cable de antena ni de otro tipo por debajo de ella. 1 Siga las instrucciones del apartado “Antes de comenzar”...
  • Página 64 10 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, el equipo podría estropearse.

  • Página 65: Placa Base

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 66 10 Extraiga el procesador. Ver “Extracción del procesador” en la página 83. NOTA: tome nota de la colocación de los cables antes de desconectarlos de la placa base. 11 Desconecte todos los cables conectados a la placa base. 12 Extraiga los ocho tornillos que fijan la placa base al chasis. 13 Levante la placa base para retirarla del equipo y sacarla del chasis.

  • Página 67: Sustitución De La Placa Base

    Sustitución de la placa base 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios de los tornillos situados en la placa base con los agujeros de los tornillos situados en el chasis. 3 Vuelva a colocar los ocho tornillos que fijan la placa base al chasis.

  • Página 68: Introducción De La Etiqueta De Servicio En El Bios

    Introducción de la etiqueta de servicio en el BIOS 1 Encienda el equipo. 2 Presione <F2> durante la POST para abrir el programa Configuración del sistema. 3 Vaya a la pestaña principal y escriba la etiqueta de servicio en el campo Service Tag Setting (Configuración de etiqueta de servicio).

  • Página 69: Patas

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 70: Colocación De Las Patas

    Colocación de las patas 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de las patas con los orificios del chasis y coloque las patas en el chasis. 3 Vuelva a colocar los cuatro tornillos (dos en cada pata) que fijan las patas al chasis.

  • Página 71: Carcasa Intermedia

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 72: Sustitución De La Carcasa Intermedia

    Tornillos (11) Carcasa intermedia Sustitución de la carcasa intermedia 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee las lengüetas de la carcasa intermedia con las lengüetas del chasis. 3 Alinee los orificios para tornillos de la carcasa intermedia con los orificios para tornillos del chasis.
  • Página 73 9 Vuelva a colocar la cubierta de E/S lateral. Ver “Extracción de la cubierta de E/S lateral” en la página 41. 10 Vuelva a colocar el ensamblaje de la base posterior. Ver “Colocación del ensamblaje de la base posterior” en la página 36. 11 Vuelva a colocar la cubierta posterior.
  • Página 74 Carcasa intermedia...

  • Página 75: Ventilador Del Disipador De Calor Del Procesador

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 76 6 Extraiga la cubierta de E/S lateral. Ver “Extracción de la cubierta de E/S lateral” en la página 41. 7 Extraiga el protector de la placa base. Ver “Extracción del protector de la placa base” en la página 53. 8 Desconecte el cable del ventilador del disipador de calor del procesador del conector (VENTILADOR DE LA CPU) de la placa base.

  • Página 77: Sustitución Del Ventilador Del Disipador De Calor Del Procesador

    Sustitución del ventilador del disipador de calor del procesador 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos del ventilador del disipador de calor del procesador con los orificios para tornillos del chasis. 3 Adhiera la lámina de aluminio al disipador de calor del procesador.
  • Página 78 Ventiladores de disipadores del calor...

  • Página 79: Disipador De Calor Del Procesador

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 80 6 Extraiga el protector de la placa base. Ver “Extracción del protector de la placa base” en la página 53. 7 Quite el tornillo que fija el disipador de calor del procesador al chasis. 8 Afloje los cuatro tornillos cautivos que fijan el disipador de calor del procesador a la placa base.

  • Página 81: Sustitución Del Disipador De Calor Del Procesador

    Sustitución del disipador de calor del procesador PRECAUCIÓN: una alineación incorrecta del disipador de calor del procesador puede provocar daños en la placa base y en el procesador. NOTA: si vuelve a instalar el procesador y el disipador de calor del procesador originales al mismo tiempo, puede reutilizar la pasta térmica existente.
  • Página 82 Disipador de calor del procesador...

  • Página 83: Procesador

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 84 9 Extienda totalmente la palanca de liberación para abrir la cubierta del procesador. Deje extendida la palanca de liberación en la posición de liberación para que el zócalo esté listo para el nuevo procesador. Cubierta del Lengüeta procesador Palanca de liberación 10 Levante con cuidado el procesador para retirarlo del zócalo.

  • Página 85: Sustitución Del Procesador

    Sustitución del procesador 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Desembale el nuevo procesador, teniendo cuidado de no tocar la parte inferior del procesador. PRECAUCIÓN: descargue la electricidad estática de su cuerpo. Para ello, toque una superficie metálica sin pintar o la base del equipo.
  • Página 86 Marca de alineación Lengüeta Cubierta del procesador Palanca de liberación Procesador Muesca de la cubierta del procesador 8 Elimine la pasta térmica de la parte inferior del disipador de calor. 9 Aplique la nueva pasta térmica en la parte superior del procesador. PRECAUCIÓN: deberá...
  • Página 87 11 Vuelva a colocar el protector de la placa base. Ver “Sustitución del protector de la placa base” en la página 55. 12 Vuelva a colocar la cubierta de E/S posterior. Ver“Sustitución de la cubierta de E/S posterior” en la página 40. 13 Vuelva a colocar la cubierta de E/S lateral.
  • Página 88 Procesador...

  • Página 89: Conector De Entrada De Antena

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 90: Sustitución Del Conector De Entrada De Antena

    Tornillos (2) Cable del conector de entrada de antena Sustitución del conector de entrada de antena 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Deslice el conector de entrada de antena por la ranura del chasis. 3 Vuelva a colocar los dos tornillos que fijan el conector de entrada de antena al chasis.
  • Página 91 9 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, el equipo podría estropearse.
  • Página 92 Conector de entrada de antena...

  • Página 93: Módulo De La Antena

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 94: Colocación Del Módulo De La Antena

    11 Desconecte los cables de la antena de los conectores de la minitarjeta. 12 Extraiga los cuatro tornillos que fijan los módulos de la antena al chasis. 13 Tome nota de la guía del cable de la antena y suelte el cable de la antena. Módulos de la antena (2) Tornillos (4) Colocación del módulo de la antena...
  • Página 95 7 Vuelva a colocar la carcasa intermedia. Ver“Sustitución de la carcasa intermedia” en la página 72. 8 Vuelva a colocar el protector de la placa base. Ver “Sustitución del protector de la placa base” en la página 55. 9 Vuelva a colocar la cubierta de E/S posterior. Ver “Sustitución de la cubierta de E/S posterior”...
  • Página 96 Módulo de la antena...

  • Página 97: Placa Del Botón De Encendido

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 98: Colocación De La Placa Del Botón De Encendido

    Tornillo Placa del botón de encendido Botón de alimentación y cable del indicador de actividad de la unidad de disco duro Colocación de la placa del botón de encendido 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee el orificio para el tornillo del panel del botón de alimentación con el orificio para el tornillo del chasis.
  • Página 99 8 Vuelva a colocar el ensamblaje de la base posterior. Ver “Colocación del ensamblaje de la base posterior” en la página 36. 9 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.
  • Página 100 Conector de entrada de antena...

  • Página 101: Altavoces

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 102: Colocación De Los Altavoces

    NOTA: es posible que varíe la apariencia de la placa base según el modelo del equipo. Altavoces (2) Tornillos (4) Cable de los altavoces Colocación de los altavoces 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de los altavoces con los orificios para tornillos del chasis.
  • Página 103 8 Vuelva a colocar el ensamblaje de la base posterior. Ver “Colocación del ensamblaje de la base posterior” en la página 36. 9 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.
  • Página 104 Altavoces...

  • Página 105: Tarjeta De Control De Pantalla Táctil (Opcional)

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo.

  • Página 106: Colocación De La Tarjeta De Control De Pantalla Táctil

    Cables de la tarjeta de control de Tarjeta de control de pantalla pantalla táctil táctil Tornillos (2) Colocación de la tarjeta de control de pantalla táctil 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos de la tarjeta de control de pantalla táctil con los orificios para tornillos del chasis.
  • Página 107 5 Vuelva a colocar la cubierta posterior. Ver“Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro. Si no lo hace, el equipo podría estropearse.
  • Página 108 Tarjeta de control de pantalla táctil...

  • Página 109: Pantalla

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 110 10 Extraiga la placa AV. Ver “Extracción de la placa de audio y video (AV)” en la página 43. 11 Extraiga el ventilador del disipador de calor del procesador. Ver “Extracción del ventilador del disipador de calor del procesador” en la página 75.
  • Página 111 14 Extraiga el armazón intermedio. Ver “Extracción de la carcasa intermedia” en la página 71. 15 Extraiga los cinco tornillos que fijan el chasis al ensamblaje de la pantalla. 16 Extraiga los 13 tornillos que fijan el chasis al bisel de la pantalla. Tornillos (5) Tornillos (13) 17 Con la punta de los dedos, haga palanca con cuidado en el lado interno del...

  • Página 112: Colocación Del Ensamblaje De La Pantalla

    Colocación del ensamblaje de la pantalla 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Coloque el ensamblaje de la pantalla en el chasis. 3 Deslice los cables de la cámara, los cables de la tarjeta de control de pantalla táctil, el cable de retroiluminación y el cable LVDS, por las ranuras del chasis.

  • Página 113: Panel De La Pantalla

    17 Vuelva a colocar el ensamblaje de la base posterior. Ver “Colocación del ensamblaje de la base posterior” en la página 36. 18 Vuelva a colocar la cubierta posterior. Ver “Colocación de la cubierta posterior” en la página 21. PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no quede ninguno adentro.

  • Página 114: Colocación Del Panel De La Pantalla

    Tornillos (4) Panel de la pantalla 4 Saque el panel de la pantalla del chasis. Colocación del panel de la pantalla 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos del panel de la pantalla con los orificios para tornillos del chasis y vuelva a colocar los cuatro tornillos.

  • Página 115: Soportes Del Panel De La Pantalla

    Soportes del panel de la pantalla Extracción de los soportes del panel de la pantalla 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Extraiga el ensamblaje de la pantalla. Ver “Extracción del ensamblaje de la pantalla”...

  • Página 116: Colocación De Los Soportes Del Panel De La Pantalla

    Colocación de los soportes del panel de la pantalla 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Vuelva a colocar los cuatro tornillos (dos en cada lado) que fijan los soportes del panel de la pantalla al panel de la pantalla. 3 Conecte el cable LVDS al conector del panel de la pantalla.

  • Página 117: Módulo De La Cámara

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 118: Colocación Del Módulo De La Cámara

    Ensamblaje del módulo de la cámara Tornillos (2) Bisel de la pantalla Conector del cable de la cámara Colocación del módulo de la cámara 1 Siga las instrucciones del apartado “Antes de comenzar” en la página 11. 2 Alinee los orificios para tornillos del módulo de la cámara con los orificios para tornillos del ensamblaje del módulo de la cámara.

  • Página 119: Cubierta Del Altavordoz

    PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).

  • Página 120: Sustitución De La Cubierta Del Altavoz

    11 Extraiga la carcasa intermedia. Ver “Extracción de la carcasa intermedia” en la página 71. 12 Extraiga los seis tornillos que fijan la cubierta del altavoz al chasis. 13 Extraiga las cuatro lengüetas que fijan la cubierta del altavoz al chasis. 14 Tire y extraiga la cubierta del altavoz del equipo.
  • Página 121 6 Colocación de la tarjeta AV. Ver “Sustitución de la placa de audio y video (AV)” en la página 45. 7 Vuelva a colocar el protector de la placa base. Ver “Sustitución del protector de la placa base” en la página 55. 8 Vuelva a colocar la cubierta de E/S posterior.
  • Página 122 Cubierta del altavoz...

  • Página 123: Programa De Configuración

    Acceso al programa de configuración del sistema 1 Encienda (o reinicie) el equipo. 2 Cuando aparezca el logotipo de DELL™, espere a que se muestre la solicitud de F2 y, entonces, presione <F2> inmediatamente. NOTA: la solicitud de F2 indica que el teclado se ha inicializado. Esta solicitud puede aparecer muy rápidamente, por lo que debe estar atento y presionar...
  • Página 124 Pantallas del programa Configuración del sistema La pantalla de configuración del sistema muestra la información de la configuración actual o modificable del equipo. La información que se muestra en pantalla se divide en tres áreas: la opción de configuración, la pantalla de ayuda activa y las funciones de tecla.

  • Página 125: Opciones Del Programa De Configuración Del Sistema

    Opciones del programa de configuración del sistema NOTA: según el equipo y los dispositivos instalados, es posible que los elementos que se muestran en esta sección aparezcan o no aparezcan exactamente como se indica. Principal Muestra el nombre del sistema. System Information Muestra el número de versión del BIOS.
  • Página 126 Device Information Muestra la unidad SATA conectada al SATA 0 conector SATA 0. Muestra la unidad SATA conectada al SATA 1 conector SATA 1. Información avanzada • Onboard Audio Controller System Configuration (Controladora de sonido integrada): Enabled (Activada) o Disabled (Desactivada).
  • Página 127 • AC Recovery (Recuperación de la CA): Power Management Power On (Encendido), Power Off (Apagado) o Last State (Último estado). Valor predeterminado: Apagado • Remote Wake up (Reactivación remota): Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada • Auto Power On (Encendido automático): Enabled (Activado) o Disabled (Desactivado).
  • Página 128 • Hyper-Threading (Tecnología Hyper- CPU Feature (Función CPU) Threading): Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada • Multi Core Support (Soporte con varios núcleos): Todos; 1; 2; 3; (Valor predeterminado: Todos) Número de núcleos a activar en cada paquete de procesador.
  • Página 129 Seguridad Muestra la contraseña del administrador Admin Password Status Muestra la contraseña del sistema System Password Status Permite establecer, cambiar o eliminar la Admin Password contraseña del administrador. NOTA: el borrado de la contraseña del administrador borra la contraseña del sistema.
  • Página 130 Especifica la secuencia de inicio de los 2nd Boot Priority dispositivos disponibles. Diskette Drive (Unidad de disco flexible), Hard Drive (Unidad de disco duro), USB Storage Device (Dispositivo de almacenamiento USB), CD/DVD/CD- RW Drive (Unidades CD/DVD/CD- RW), Network (Red), Disabled (Desactivado).

  • Página 131: Secuencia De Inicio

    Especifica la secuencia de inicio de los 5th Boot Priority dispositivos disponibles. Diskette Drive (Unidad de disco flexible), Hard Drive (Unidad de disco duro), USB Storage Device (Dispositivo de almacenamiento USB), USB Drive (Unidades CD/DVD/CD-RW), Network (Red), Disabled (Desactivado). Valor predeterminado: Dispositivo de almacenamiento USB Salir...
  • Página 132 Puede utilizar esta función para cambiar la secuencia de inicio actual, por ejemplo, para iniciar desde la unidad de CD/DVD/CD-RW para ejecutar Dell Diagnostics desde el disco Drivers and Utilities (Controladores y utilidades). Al finalizar las pruebas de diagnóstico, se restaura la secuencia de inicio anterior.

  • Página 133: Borrado De Contraseñas Olvidadas

    CMOS. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 134 9 Espere aproximadamente cinco segundos hasta que se borre la configuración de la contraseña. 10 Extraiga el conector del puente de dos patas de las patas 1 y 2 y cámbielo a las patas 2 y 3. 11 Vuelva a colocar el protector de la placa base. “Sustitución del protector de la placa base”...

  • Página 135: Borrado De Las Contraseñas De Cmos

    CMOS. PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del equipo).
  • Página 136 8 Extraiga el conector del puente de dos patas de las patas 2 y 3 y colóquelo en las patas 1 y 2. 9 Espere aproximadamente cinco segundos hasta que se borre la configuración CMOS. 10 Extraiga el conector del puente de dos patas de las patas 1 y 2 y cámbielo a las patas 2 y 3.
  • Página 137 13 Vuelva a colocar la cubierta de E/S lateral. Ver “Extracción de la cubierta de E/S lateral” en la página 41. 14 Vuelva a colocar el ensamblaje de la base posterior. Ver “Colocación del ensamblaje de la base posterior” en la página 36. 15 Vuelva a colocar la cubierta posterior.
  • Página 138 Utilidad de configuración del sistema...

  • Página 139: Actualización Del Bios

    Es posible que tenga que actualizar el BIOS cuando haya una actualización disponible o cuando se sustituya la placa base. Para actualizar el BIOS: 1 Encienda el equipo. 2 Vaya a support.dell.com/support/downloads. 3 Busque el archivo de actualización del BIOS de su equipo: NOTA: la etiqueta de servicio del equipo se encuentra en una etiqueta en la parte posterior del equipo.
  • Página 140 6 Haga clic en Save (Guardar) para guardar el archivo en su escritorio. El archivo se descargará en el escritorio. 7 Haga clic en Close (Cerrar) si aparece la ventana Download Complete (Descarga completa). El icono del archivo aparece en el escritorio con el mismo título que el archivo de actualización del BIOS descargado.
