Instalación
Base para la instalación
• Fije bien la unidad con tornillos, tal y como se describe a continuación, a fin de que la unidad no
se caiga en caso de terremoto.
• Ruidos o vibraciones pueden provenir del suelo o de la pared puesto que las vibraciones se
transmiten mediante la pieza e instalación, en función del estado de instalación. En consecuen-
cia, utilice materiales anti-vibración (alfombrilla con cojín). La base de la alfombrilla debe medir
más de 200 mm (7-7/8 inch)).
392
Conexión del conducto de evacuación
- El Hydro Kit no utiliza la bomba de evacuación.
- No lo instale en posición ascendente.
- Instale el conducto de evacuación en posición descendente (1/50-1/100).
- El conducto de conexión de la evacuación correspondiente al Hydro Kit es el PT 1.

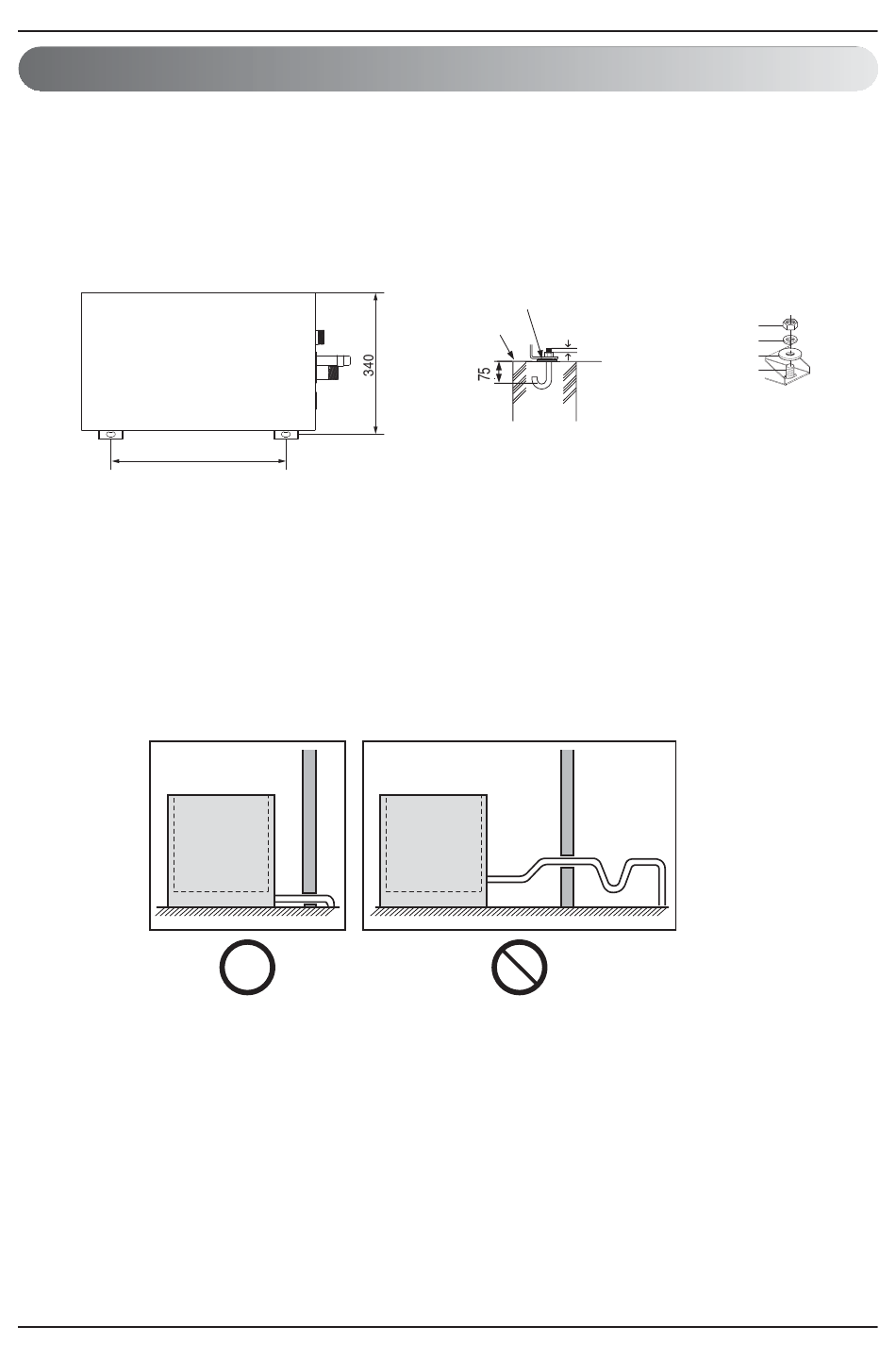

Hydro kit
10 Hydro Kit
Soporte base
de hormigón
(Unidad: mm)
Hydro kit
Material anti-vibración
3 o más tornillos
fileteados de los
2 pernos deben
verse
Tuerca
Cierre de la arandela
Arandela
Perno de anclaje
