Instalación de accesorios
Conexión del termostato
Siga el procedimiento siguiente del paso 1 ~ paso 6.
Paso 1. Destape la tapa frontal de la unidad y abra la caja de control.
Paso 2. Identifique la especificación de potencia del termostato.
En caso de ser 1~ 230 V, vaya al Paso 4. Si no, en caso de ser 1~ 24 V, vaya al Paso 3.

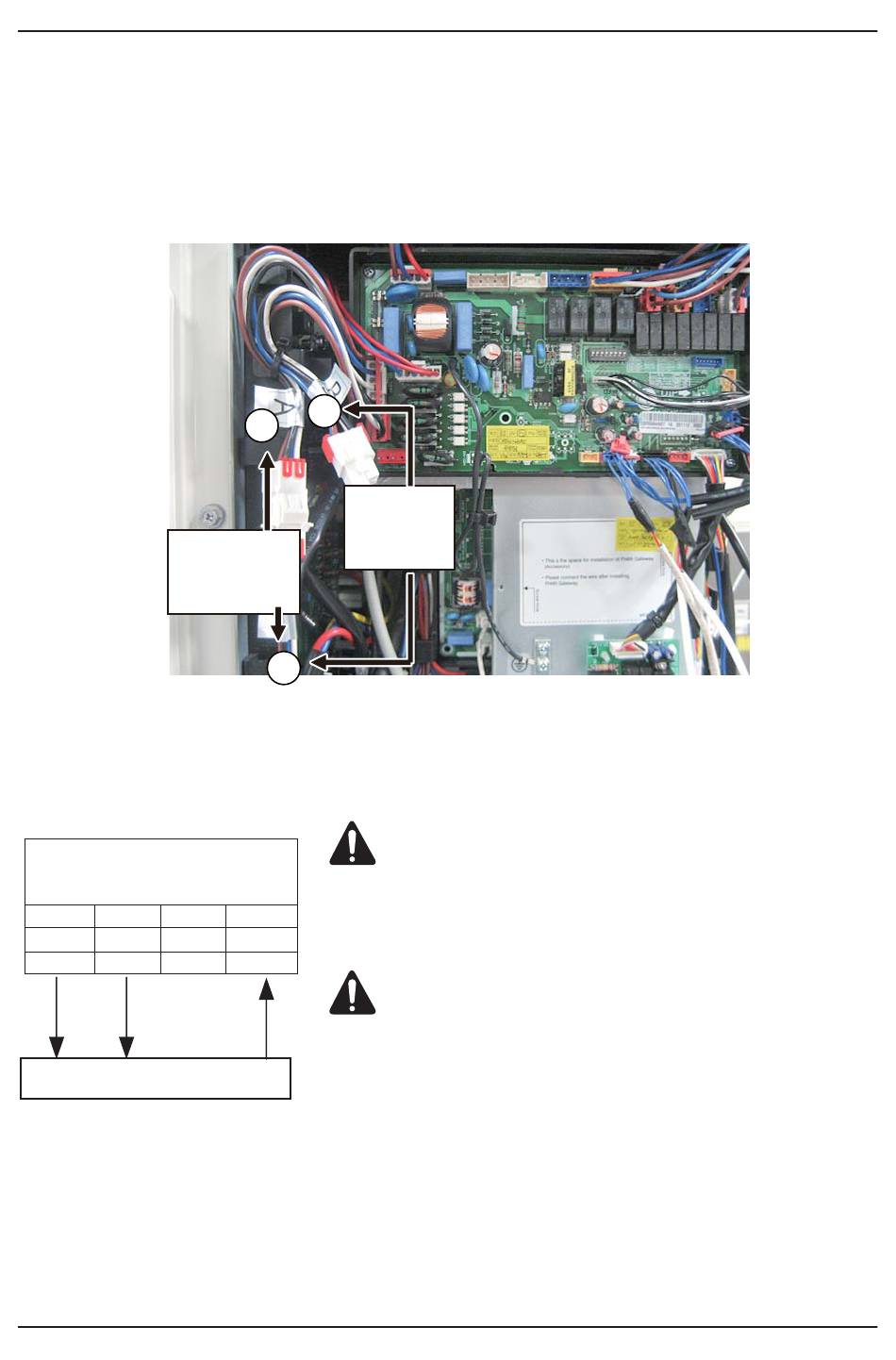

Paso 3. Encuentre los cables de conexión del termostato A y C. Desconecte los cables A y C y conecte los ca-
bles B y C.
Paso 4. Si es un termostato solamente para calefacción, vaya al paso 5. En caso contrario, si es un ter-
mostato para calefacción/refrigeración, vaya al paso 6.
Paso 5. Busque el bloque de terminales y conecte el cable de la forma siguiente. Tras conectarlo, vaya al
paso 6.
TERMOSTATO
(Predeterminado: 1~ 230 V)
1 2 3
L N L1
BR BL WH
(L) (N)
Termostato
(L): Señal de fase desde el PCB al termostato
(N): Señal neutra desde el PCB al termostato
(H): Señal de calefacción desde el termostato al PCB
32 Hydro Kit
B
A
Conecte B y C
Primero:
Desconecte
A y C
C
Termostato de tipo mecánico.
No conecte el cable (N) ya que los termostatos de tipo mecánico no
4
L2
necesitan suministro eléctrico.
BK
(H)
No conecte cargas eléctricas externas.
El cable (L) y (N) debe usarse solamente para la utilización de termos-
tatos de tipo eléctrico.
Nunca conecte cargas eléctricas externas como las válvulas, unidades
de bobina de ventiladores, etc. En caso de estar conectado, el ensam-
blado PCB principal puede dañarse seriamente.
Segundo:
ADVERTENCIA :
PRECAUCIÓN:
