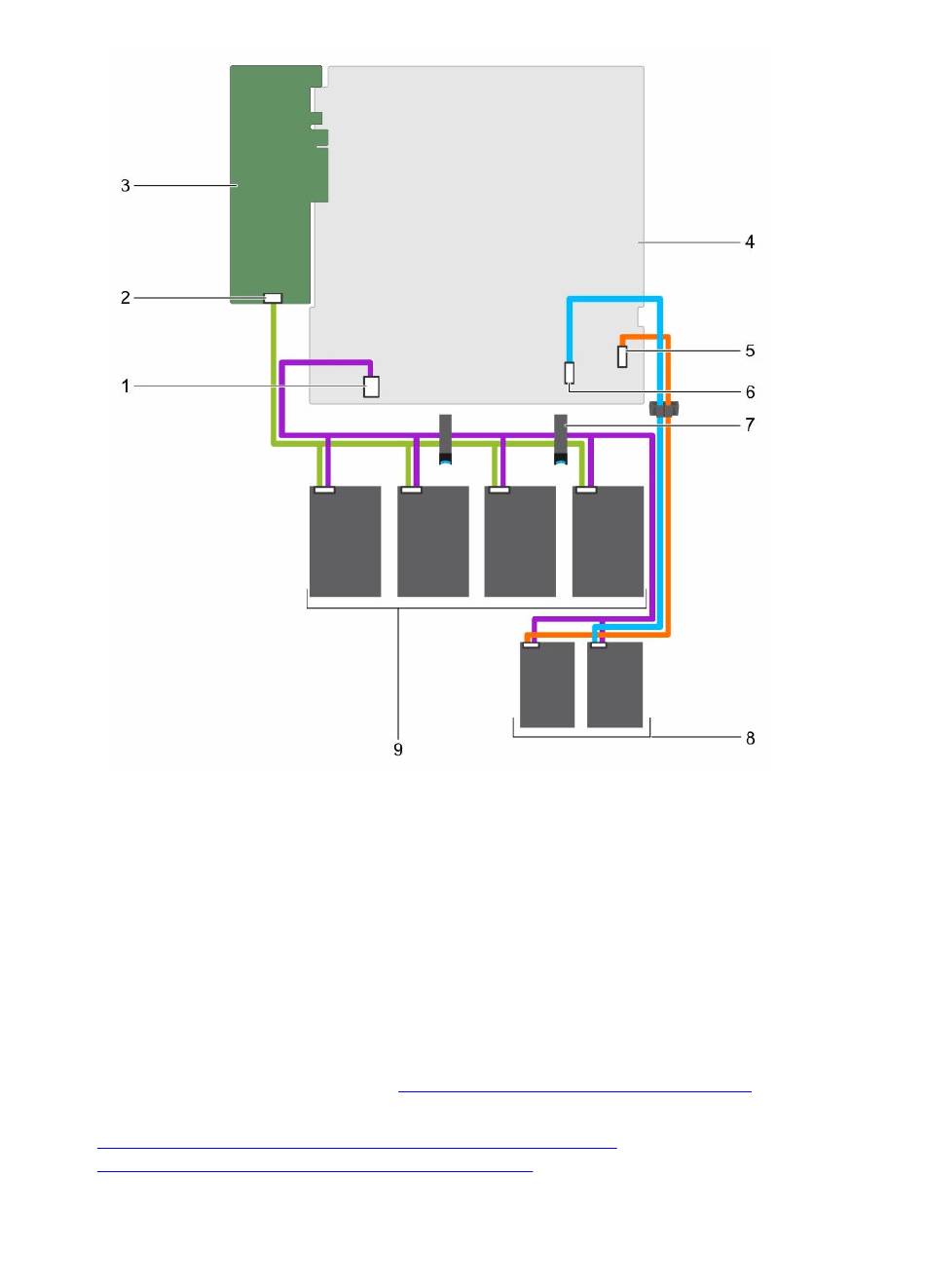

Ilustración 55. Diagrama de cableado: cuatro unidades de disco duro cableadas de 3.5 pulgadas
cableadas, dos SSD de 1.8 pulgadas y tarjeta PERC
1. Conector del cable de alimentación de la
unidad de disco duro o SSD
3. tarjeta PERC
5. Conector SATA de la unidad óptica o
unidad de estado sólido de la placa base
7. Seguro para la colocación de cables
9. Unidad de disco duro cableada (4)
Siguientes pasos
1. Instale el plano posterior de la unidad de disco duro.
2. Realice el procedimiento descrito en
Enlaces relacionados
Extracción de un portaunidades de disco duro de intercambio activo
Instalación del plano posterior de la unidad de disco duro
126
2. Conector A de la tarjeta PERC
4. la placa base
6. Conector SATA de SSD de la placa base
8. SSD de 1.8 pulgadas (2)
Después de trabajar en el interior de su equipo.
