INSTALLATION INSTRUCTIONS FOR PART 99-6503
APPLICATIONS
Chrysler Multi Kit
99-6503
AT-512CR
AW-512CR
KIT FEATURES
• DIN Head Unit Provision
KIT COMPONENTS

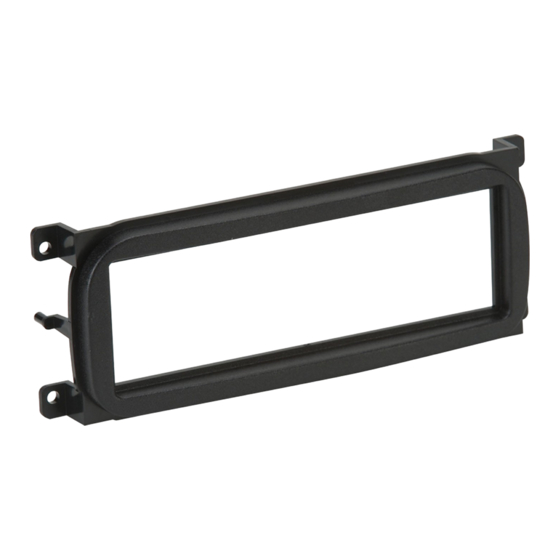

A) Radio Housing
A
TOOLS REQUIRED:
A) Phillips Screwdriver • B) Torx # 20 • C) Socket Wrench • D) Small Flat Blade Screwdriver
1-800-221-0932
www.metraonline.com
© COPYRIGHT 2004 METRA ELECTRONICS CORPORATION

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Metra 99-6503

Resumen de contenidos para Metra 99-6503

  • Página 1 INSTALLATION INSTRUCTIONS FOR PART 99-6503 APPLICATIONS Chrysler Multi Kit 99-6503 AT-512CR AW-512CR KIT FEATURES • DIN Head Unit Provision KIT COMPONENTS A) Radio Housing TOOLS REQUIRED: A) Phillips Screwdriver • B) Torx # 20 • C) Socket Wrench • D) Small Flat Blade Screwdriver 1-800-221-0932 www.metraonline.com...

  • Página 2: Tabla De Contenido

    99-6503 T ABLE OF CONTENTS Dash Disassembly Chrysler 300M 1999-2004/Concorde 1998-2004/ Chrysler LHS 1998-2001/ Dodge Intrepid 1998-2004......1 Chrysler PT Cruiser. 2001-2005...............1 Chrysler Sebring/Dodge Stratus 2001-2006.......... 2 Chrysler Town & Country/Dodge Caravan 2001-2006......2 Dodge Neon 2000-2006/Plymouth Neon 2000-2001......3 Dodge Ram 2002-2005................3 Dodge Viper 2003-2006................

  • Página 3: Dash Disassembly

    99-6503 DASH DISASSEMBL Y CHRYSLER 300M 1999-2004/CONCORDE 1998-2004 CHRYSLER LHS 1998-2001/DODGE INTREPID 1998-2004 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove the ashtray by pressing down on the inner spring clip. (Concorde only) Unclip gear shifter trim panel and slide trim panel toward the rear of the vehicle.
  • Página 4 99-6503 DASH DISASSEMBL Y CHRYSLER SEBRING DODGE STRA TUS 2001-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove (2) Phillips head screws from under the climate controls. Unclip and remove radio trim panel. Remove (4) Phillips head screws securing the radio.
  • Página 5 99-6503 DASH DISASSEMBL Y DODGE NEON 2000-2006 PL YMOUTH NEON 2000-2001 Disconnect the negative battery terminal to prevent an accidental short circuit. Pull off climate control knobs. Unclip and remove ac/heater vents. Remove (1) Phillips head screw from each vent cavity.
  • Página 6 99-6503 DASH DISASSEMBL Y DODGE VIPER 2003-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Using a small flat blade screw driver, pry up on center console trim panel. (Be careful not to scratch the trim panel) (Figure A)
  • Página 7 99-6503 DASH DISASSEMBL Y JEEP GRAND CHEROKEE 1999-2004 Disconnect the negative battery terminal to prevent an accidental short circuit. Unclip and remove radio trim panel. Remove (4) Phillips head screws securing the radio. Disconnect and remove the radio. Skip to kit assem- bly page.
  • Página 8 99-6503 DASH DISASSEMBL Y JEEP LIBERTY 2002-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove ashtray and remove one Phillips screw exposed. Unclip and remove radio/ climate control panel. Remove (4) Phillips screws securing radio. Disconnect and remove radio.
  • Página 9 99-6503 KIT ASSEMBL Y DIN HEAD UNIT PROVISION Slide the DIN cage into the Radio Housing and secure by bending the metal locking tabs down. (Figure A) Slide the aftermarket head unit into the cage and secure. (Figure B)
  • Página 10 Make wiring connections using the EIA color code chart shown below and the instructions included with the head unit. Metra recommends making connections as shown below; Strip, Splice, Solder, Tape. Isolate and individually tape off ends of any unused wires to prevent electrical short circuit.

  • Página 11: Kit Múltiple Para Chrysler

    INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-6503 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-6503 APLICACIONES APLICACIONES Kit múltiple para Chrysler Kit múltiple para Chrysler 99-6503 99-6503 AT-512CR AT-512CR AT-512CR AW-512CR AW-512CR AW-512CR CARACTERÍSTICAS DEL KIT CARACTERÍSTICAS DEL KIT • Accesorio para unidades centrales DIN •...
  • Página 12 99-6503 I N D I C E Desmontaje Del Tablero Chrysler 300M 1999-2004/Concorde 1998-2004/ Chrysler LHS 1998-2001/ Dodge Intrepid 1998-2004......1 Chrysler PT Cruiser. 2001-2005...............1 Chrysler Sebring/Dodge Stratus 2001-2006.......... 2 Chrysler Town & Country/Dodge Caravan 2001-2006......2 Dodge Neon 2000-2006/Plymouth Neon 2000-2001......3 Dodge Ram 2002-2005................

  • Página 13: Chrysler 300M 1999-2004/Concorde 1998-2004

    99-6503 DESMONTAJE DEL TABLERO CHRYSLER 300M 1999-2004/CONCORDE 1998-2004 CHRYSLER LHS 1998-2001/DODGE INTREPID 1998-2004 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire el cenicero presionando hacia abajo en el gancho con resorte interno. (únicamente Concorde).

  • Página 14: 99-6503 Desmontaje Del Tablero

    99-6503 Desmontaje del tablero CHRYSLER SEBRING DODGE STRA TUS 2001-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire (2) tornillos de cabeza Phillips que se encuentran debajo de los controles de clima. Desenganche y retire el panel de terminación del radio.

  • Página 15: Dodge Neon 2000-2006/Plymouth Neon 2000-2001

    99-6503 DESMONTAJE DEL TABLERO DODGE NEON 2000-2006 PL YMOUTH NEON 2000-2001 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Jale las perillas de control de clima. Desenganche y retire el panel de control de clima.

  • Página 16: Dodge Viper 2003-2006

    99-6503 DESMONTAJE DEL TABLERO DODGE VIPER 2003-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Utilizando un destornillador de hoja plana pequeño, levante haciendo palanca el panel de terminación de la consola central. (Tenga cuidado de no rayar el panel de terminación).

  • Página 17: Jeep Grand Cherokee 1999-2004

    99-6503 DESMONTAJE DEL TABLERO JEEP GRAND CHEROKEE 1999-2004 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Desenganche y retire el panel del radio. Retire (4) tornillos de cabeza Phillips que sujetan el radio. Desconecte y retire el radio.

  • Página 18: Jeep Liberty 2002-2006

    99-6503 DESMONTAJE DEL TABLERO JEEP LIBERTY 2002-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire el cenicero y retire un tornillo Phillips expuesto. Desenganche y retire el panel del radio/ de control de clima.

  • Página 19: Din Head Unit Provision

    99-6503 MONTAJE DEL KIT ACCESORIO PARA UNIDADES CENTRALES DIN Deslice la caja DIN en el alojamiento del radio y sujétela doblando las lengüetas de cierre de metal hacia abajo. (Figura A). Deslice la unidad central de posventa en la caja y sujétela. (Figura B).

  • Página 20: Final Assembly

    Realice las conexiones de cableado utilizando el cuadro de códigos de colores de la Alianza de industrias electrónicas (Electronic Industries Alliance, EIA) que se muestra a continuación y las instrucciones incluidas con la unidad central. Metra recomienda realizar las conexiones como se muestra a continuación: Pelar, empalmar, soldar, encintar. (Aísle y encinte individualmente los extremos de cualquier cable que no esté...
