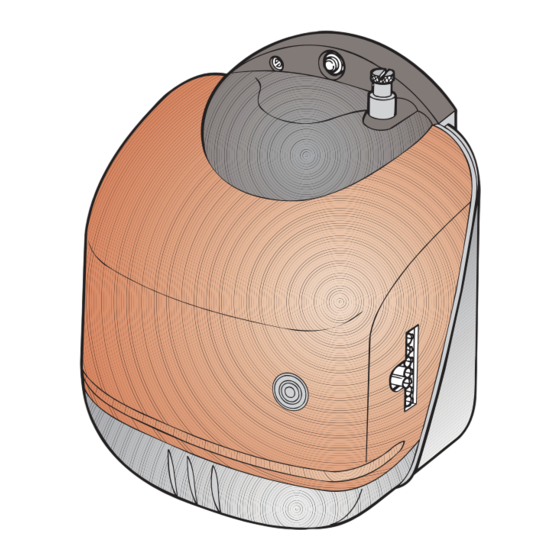

Ferroli SUN Instrucciones Para La Instalación, Uso Y Mantenimiento
Ocultar thumbs
Ver también para SUN:
- Istrucciones para la instalacion uso y mantenimiento (16 páginas)
Manuales relacionados para Ferroli SUN
Resumen de contenidos para Ferroli SUN
- Página 1 INSTRUCCIONES S.p.A. PARA LA INSTALACION USO Y MANTENIMIENTO QUEMADOR DE GASOLEO...
-
Página 2: Tabla De Contenido
S.p.A. Indice Generalidades ..........................3 Características técnicas y dimensionales ..................3 Componentes principales ......................4 Campo de trabajo quemador ....................... 4 Conexionados electricos ......................5 Conexionados electricos con Pulsador de rearme a distancia ............ 6 Linea de alimentacion gasoleo ..................... 7 Montaje en la caldera ........................ -
Página 3: Generalidades
• Para todos los aparatos las operaciones de inspección y mantenimiento son muy ágiles CARACTERÍSTICAS TÉCNICAS Y DIMENSIONALES Ø91 Tipo Modelo “SUN” Fig. 1 1.12 min. Caudal combustible kg/h 4.90... -
Página 4: Componentes Principales
S.p.A. COMPONENTES PRINCIPALES Fig. 2 Leyenda Bomba de gasóleo Línea pulverizador con precalentamiento Electrodos de encendido Motor Cañón quemador Válvula electromagnética Cuerpo quemador Tornillo regulación clapeta de aire Clavija conexión eléctrica Pulsador de desbloqueo Ventilador Centralita electrónica Fotocélula Regulación cabeza de combustión Regulación presión bomba Transformador de encendido Toma de presión... -
Página 5: Conexionados Electricos
S.p.A. CONEXIONADOS ELECTRICOS BRAHMA GR1 Leyenda CO Cuentahoras F Fusible FR Fotocélula IG Interruptor general LS Lámpara señalización bloqueo quemador MB Motor quemador PB Toma quemador PR Calentador SC Enchufe TA-TC Termostato caldera - ambiente TR Transformador de encendido TS Termostato de seguridad TM Termostato de mínimo VE Válvula electromagnética Fig. -
Página 6: Conexionados Electricos Con Pulsador De Rearme A Distancia
S.p.A. CONEXIONADOS ELECTRICOS CON PULSADOR DE REARME A DISTANCIA BRAHMA GR1 (RM D.) Leyenda CO Cuentahoras F Fusible FR Fotocélula IG Interruptor general LS Lámpara señalización bloqueo quemador MB Motor quemador PB Toma quemador PR Calentador SC Enchufe TR Transformador de encendido TS Termostato de seguridad TM Termostato de mínimo VE Válvula electromagnética... -
Página 7: Linea De Alimentacion Gasoleo
S.p.A. LINEA DE ALIMENTACION GASOLEO Atención: Asegurarse, antes de poner en funcionamiento el quemador, que el tubo de retorno del combustible no esté obstruido. Una excesiva contrapresión puede provocar la rotura del órgano de cierre de la bomba. Es necesario instalar un filtro en la línea de alimentación del combustible. L (m) Øi 8 mm. -
Página 8: Montaje En La Caldera
S.p.A. MONTAJE EN LA CALDERA Fig. 6 - Introducir el tornillo (M8x25) en la brida 3. - Acoplar la brida 3 en la caldera con los tornillos 5 (4 M8x30) intercalando la junta aislante 1. - Montar el quemador en la brida caldera y fijarlo al tornillo 2 con la tuerca 4. REGULACION PRESION BOMBA DANFOSS BFP 11 R3 Leyenda... -
Página 9: Eleccion Del Pulverizador
S.p.A. ELECCION DEL PULVERIZADOR La elección deberá efectuarse en relación con la potencia de la caldera, considerando que el gasóleo posee un poder calorífico (P.C.I.) de 10.200 Kcal/Kg. La tabla indica el caudal o consumo, en Kg/h de gasóleo, en función del tamaño del pulverizador (en US.gal/h.) y de la presión de la bomba (en bar). En el caso de quemadores con calentador los valores de caudal efectivo son inferiores aproximadamente en 10%, respecto a los valores expuestos en la tabla. -
Página 10: Regulacion Cabeza Y Clapeta De Aire
GN1.04 46,5 40000 51,6 44400 4,35 60° 3560128/0 SUN SILENT 25 25,0 21500 27,5 23600 0,65 60° 3560132/0 SUN SILENT K 25 25,0 21500 27,5 23600 0,65 60° 3560132/0 SUN SILENT K 35 35,0 30100 38,5 33100 0,85 60° 3560134/0... -
Página 11: Puesta En Marcha
S.p.A. PUESTA EN MARCHA 1) Operaciones preliminares - montar el manómetro y el vacuómetro en la bomba (quitar después de la puesta en marcha) - abrir las válvulas presentes en la tubería del gasóleo - dar corriente con el interruptor general - cerrar la línea de termostatos (caldera/ambiente) - desbloquear la centralita (apretando el botón rojo - S) 2) Arranque... -
Página 12: Mantenimiento
S.p.A. MANTENIMIENTO El quemador requiere un mantenimiento periódico, que deberá ser realizado por personal cualificado. El mantenimiento constituye un factor esencial para el correcto funcionamiento del quemador, evitando así consumos excesivos de combustible y reduciendo por lo tanto las emisiones contaminantes al ambiente. -
Página 13: Busqueda De Averias
S.p.A. BUSQUEDA DE AVERIAS Sintomas Causas probables Soluciones El motor no gira Falta de energía eléctrica a) controlar los fusibles b) controlar los termostatos (ambiente, caldera, seguri- dad) a) no se produce la chispa en a) controlar la posición correc- El motor gira pero no se for- los electrodos ma la llama, con parada en... -
Página 14: Lista Componentes Quemadores
S.p.A. LISTA COMPONENTES QUEMADORES... - Página 15 S.p.A. Pos. Código Descripción 3340089/0 Codo con bicono 1/8” - Ø 4 3370093/0 Arandela Øi 13,5 Øe 18 Esp. 1,5 3560092/0 Bomba de gasóleo SUNTEC Mod. AS47A 1564 IP 0500 3560100/0 Tuerca M. 8 3560217/0 Deflector Art. 94040 MEKU 3560156/0 Manguito 1/4”...
