Chevrolet Nova 1985-1988; Chevrolet S-10 Pickup/S-10 Blazer/Gmc S-15 Pickup/S-15 Jimmy 1982-1985; Oldsmobile Bravada 1991-1994 - Metra Electronics INST-4544 Instrucciones De Uso Y De Instalacion

Chevrolet Nova
1985-1988

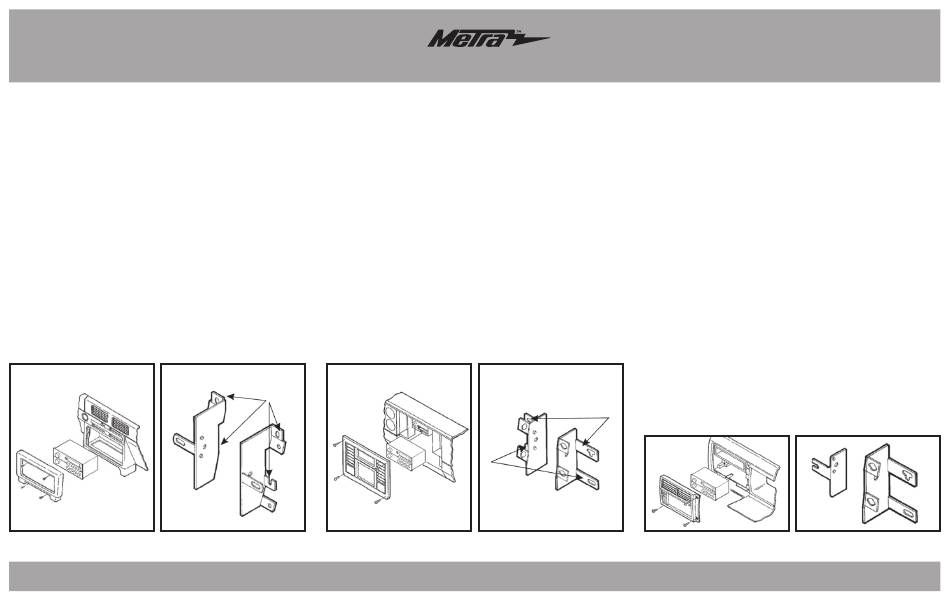

1. Quite el cenicero y los (2) tornillos del soporte del
cenicero. (Figura A)
2. Quite los (2) tornillos de arriba de la apertura
del radio y quite el bisel de la moldura del radio.
(Figura A)
3. Corte y quite todas las pestañas de montaje del
soporte #1, EXCEPTO las pestañas "B". (Figura B)
Nota: Identifique las pestañas de montaje con la
letra estampada atrás de cada pestaña.
Continuará al ensamble del kit
(Figura A) (Figura B)
Desmontaje del tablero 99-4544
Chevrolet S-10 Pickup/S-10
Blazer 1982-1985
GMC S-15 Pickup/S-15
Jimmy 1982-1985
1. Quite los (4) tornillos de estrella de las esquinas
del bisel de la moldura del tablero. (Figura A)
2. Quite (1) tornillo de estrella de la esquina inferior
derecha del panel del conjunto de instrumentos y
quite el bisel de la moldura del tablero.
3. Corte y quite todas las pestañas de montaje del
soporte #5, EXCEPTO las pestañas "B". (Figura B)
Nota: Identifique las pestañas de montaje con la
letra estampada atrás de cada pestaña.
Continuará al ensamble del kit
"B"
(Figura A)
"B"
"B"
(Figura B)
19
Chevrolet S-10 Pickup
1986-1993/S-10 Blazer
1986-1994, GMC S-15
Pickup 1986-1990/S-15
Jimmy 1986-1994/Sonoma
1991-1993, Oldsmobile
Bravada 1991-1994
1. Quite el cenicero y (1) tornillo del interior de la
cavidad del cenicero.
2. Abra la guantera y quite los (2) tornillos expuestos
en el borde del bisel de la moldura del tablero.
(Figura A)
3. Localice el soporte #(L) S-10 y el soporte derecho
del juego de soportes #5.
4. Corte y quite todas las pestañas de montaje del
soporte derecho EXCEPTO la pestaña superior "B".
(Figura B)
Nota: Identifique las pestañas de montaje con la
letra estampada atrás de cada pestaña.
Continuará al ensamble del kit
(Figura A) (Figura B)
"B"
