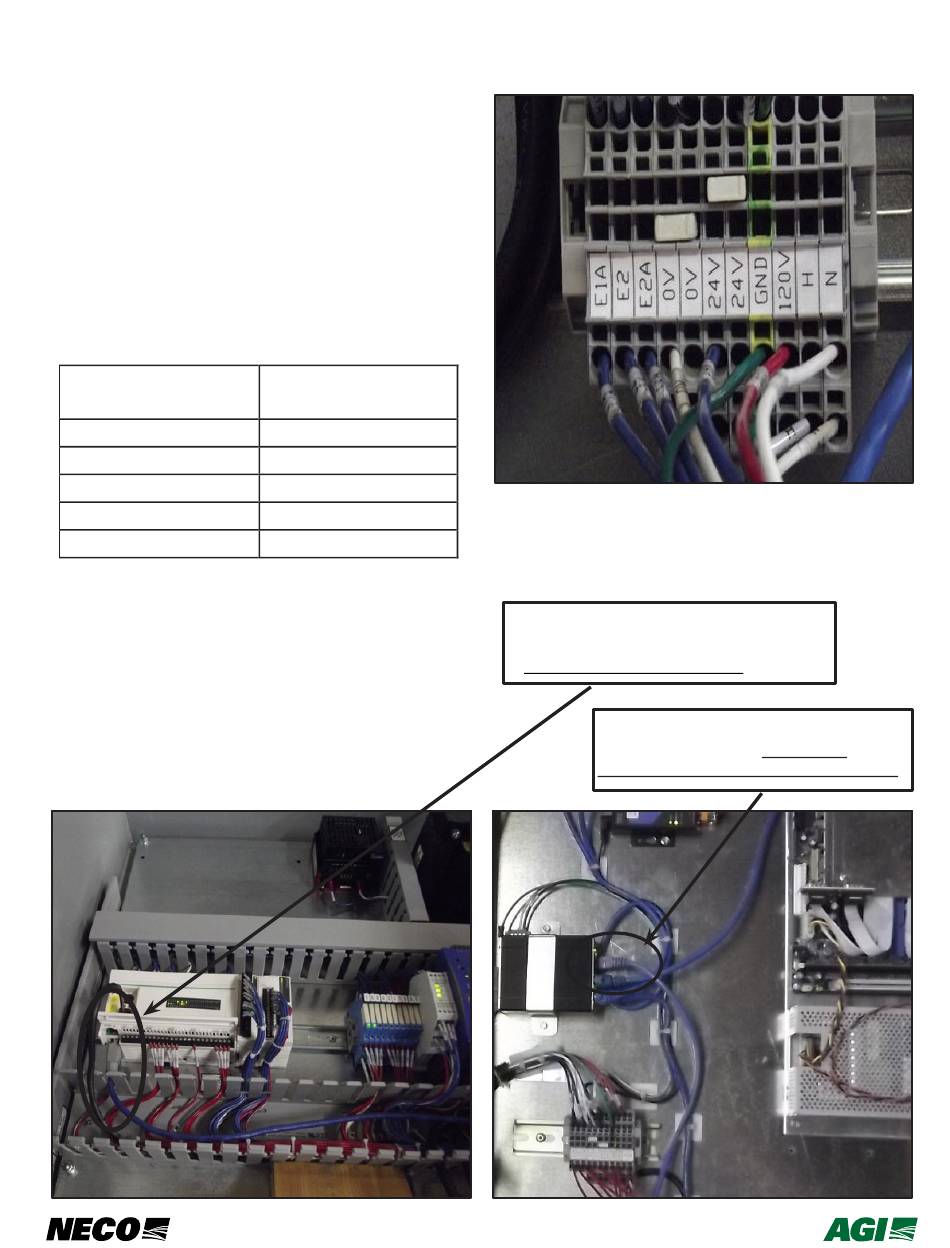

Conexiones de Cableado al HMI
Cable Eléctrico desde el Control Principal
al HMI
•
Se proveen etiquetas – tire de los cables si-
guientes desde los terminales del Control
Principal hasta la regleta de terminales del
HMI.
ATENCIÓN: La fuente de energía de 120 V del
HMI debe ser conectada a una unidad de
batería de reserva de 400 – 500 VA suminis-
trada por el cliente.
ETIQUETA
DEL CABLE
E1A
E2
E2A
24V
OV
Cable de Ethernet desde el Control Principal
hasta el HMI
•
Tire del cable blindado de Ethernet Cat 6
desde el Control Principal hasta el HMI –
la distancia máxima debería ser menor a
300 pies 91,44 m.
•
Se conectará un extremo en el PLC
dentro de la Caja de Control Principal y se
conectará el otro extremo en el Interruptor
de Ethernet dentro del gabinete del HMI.
COLOR
DEL CABLE
AZUL
AZUL
AZUL
AZUL
BLANCO
127
20-02-2018
REGLETA DE TERMINALES DENTRO DEL
GABINETE DEL HMI
UNIDAD DE PLC UBICADA EN EL
CONTROL PRINCIPAL.
CONECTE ETHERNET AQUÍ.
INTERRUPTOR DE ETHERNET EN EL
GABINETE DEL HMI: CONECTE
ETHERNET EN CUALQUIER ENTRADA.
Secadora con COMMANDER – Manual Operativo
7713395 ES
