Cómo instalar el brazo fl exible
Este monitor LCD está diseñado para ser utilizado con un brazo fl exible.
Para montar el monitor de otra forma:
NOTA:
El monitor debe instalarse o moverse por dos o más personas.
•
Siga las instrucciones facilitadas por el fabricante del montaje del monitor.
•
Para cumplir las normas de seguridad, el monitor debe estar montado en un brazo que soporte su peso.
Para más información, consulte la página 28. Retire el soporte del monitor antes del montaje.
* Póngase en contacto con su distribuidor si desea más información.
Cómo retirar el soporte del monitor para el montaje
Para montar el monitor de otra forma:
1. Desconecte todos los cables.
2. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar la
posición más alta.
3. Sitúe el monitor boca bajo en una superfi cie no abrasiva (fi gura S.1).
4. Coloque una mano alrededor de la base y otra en la palanca de
afl ojamiento rápido.
Mantenga apretada la palanca de afl ojamiento rápido en la
dirección indicada por las fl echas (fi gura S.1).
5. Levante el soporte para desconectarla del monitor (fi gura S.1).
El monitor ya se puede montar mediante un método
alternativo.
Repita el proceso en sentido inverso para volver a montar
el soporte.
NOTA:
Retire el soporte del monitor con cuidado.
Cómo instalar el brazo fl exible
Este monitor LCD está diseñado para ser utilizado con un brazo fl exible.
1. Para retirar el soporte, siga las instrucciones que se indican en el apartado Cómo retirar el
soporte del monitor para el montaje.
2. Utilice los cuatro tornillos suministrados para unir el brazo con el monitor (fi gura F.1).
Peligro: Utilice SÓLO los tornillos originales (4 un.) o tornillos de tamaño M4 (longitud:
grosor de escuadra y arandela + 10-12 mm) al montar el monitor para evitar
dañar éste o el soporte. Para cumplir las normas de seguridad, el monitor debe
estar montado a un brazo que garantice la estabilidad
necesaria teniendo en cuenta el peso del monitor. El monitor
LCD sólo debería utilizarse con un brazo homologado (por
ejemplo, de la marca TUEV GS).
Unidad
10-12 mm
Grosor
de escuadra
y arandela
NOTA:
Apriete todos los tornillos.
(Fuerza de sujeción recomendada: 98 - 137N•cm)
Escuadra
de montaje
Arandela
Tornillo
200 mm
100 mm
Español-10

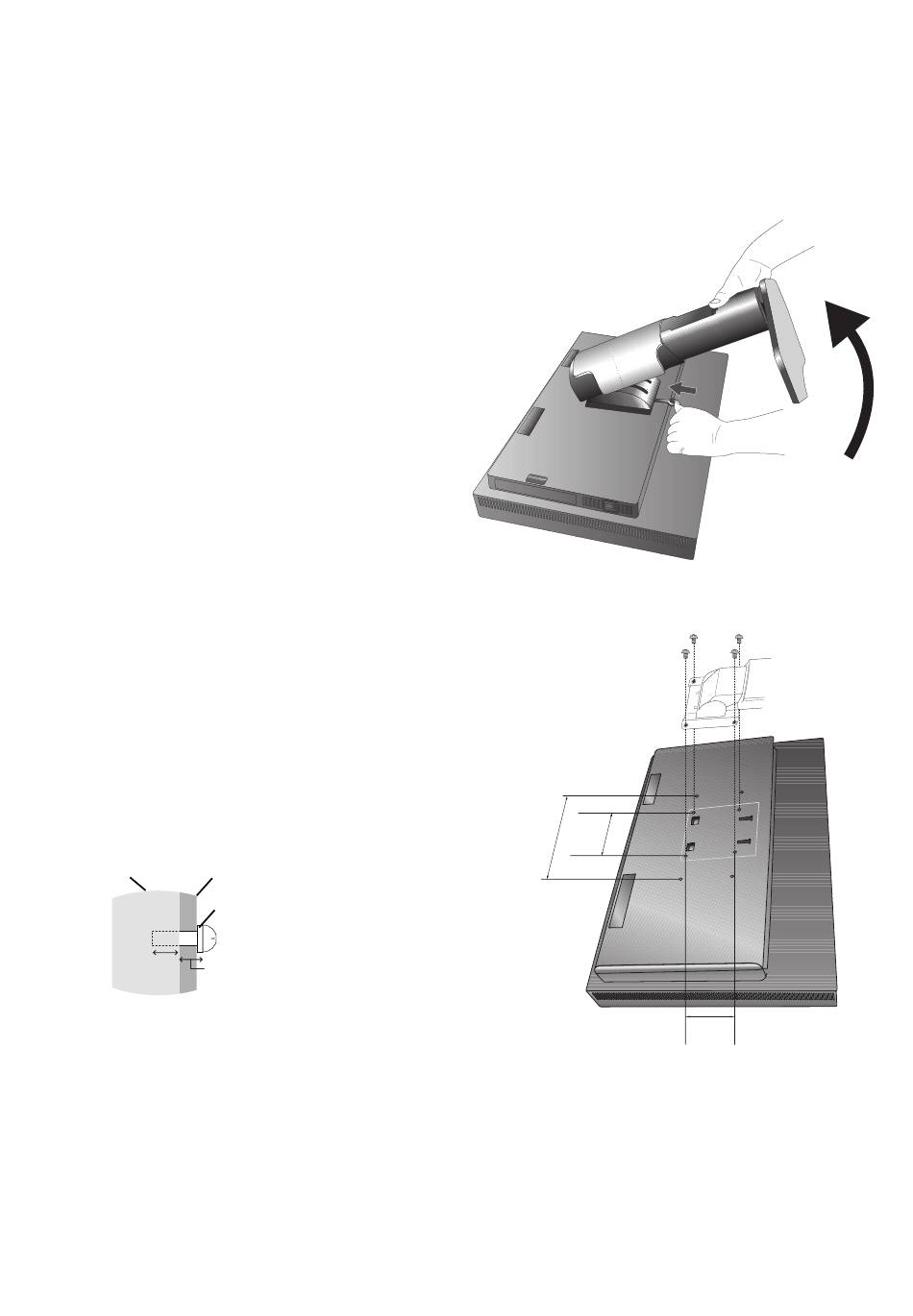

Figura S.1
100 mm
Peso del conjunto del monitor: 14,2 kg
Figura F.1
