Correspondencia/copia del punto blanco
El punto blanco puede copiarse de una pantalla a otra o a varias. El uso de esta función reduce las diferencias entre distintas
pantallas, posibilitando una mayor coincidencia.
Correspondencia/copia del punto blanco no compensa el cambio de color amarillento típico del LCD debido al uso prolongado.
Si el cambio de color amarillento es apreciable, realice la Auto calibración. Véase la página 34.
NOTA:
La calibración stand-alone solo puede confi gurarse utilizando el sensor MDSVSENSOR3.
Consulte el MAPA DE TECLAS (Figura A) cuando cambie los ajustes durante la calibración.
La calibración puede realizarse con la orientación vertical u horizontal.
NOTA:
Inicie la calibración sin un ordenador del modo siguiente.
Si aparece el menú "NO HAY SEÑAL", mantenga pulsados simultáneamente los botones "IZQUIERDA" y
"DERECHA". Aparecerá una imagen con un patrón completamente blanco. A continuación, enchufe el sensor de
color USB en el puerto downstream USB lateral (o inferior, en el caso de orientación vertical). Inicie Copiar desde el
paso número 4.
Downstream USB

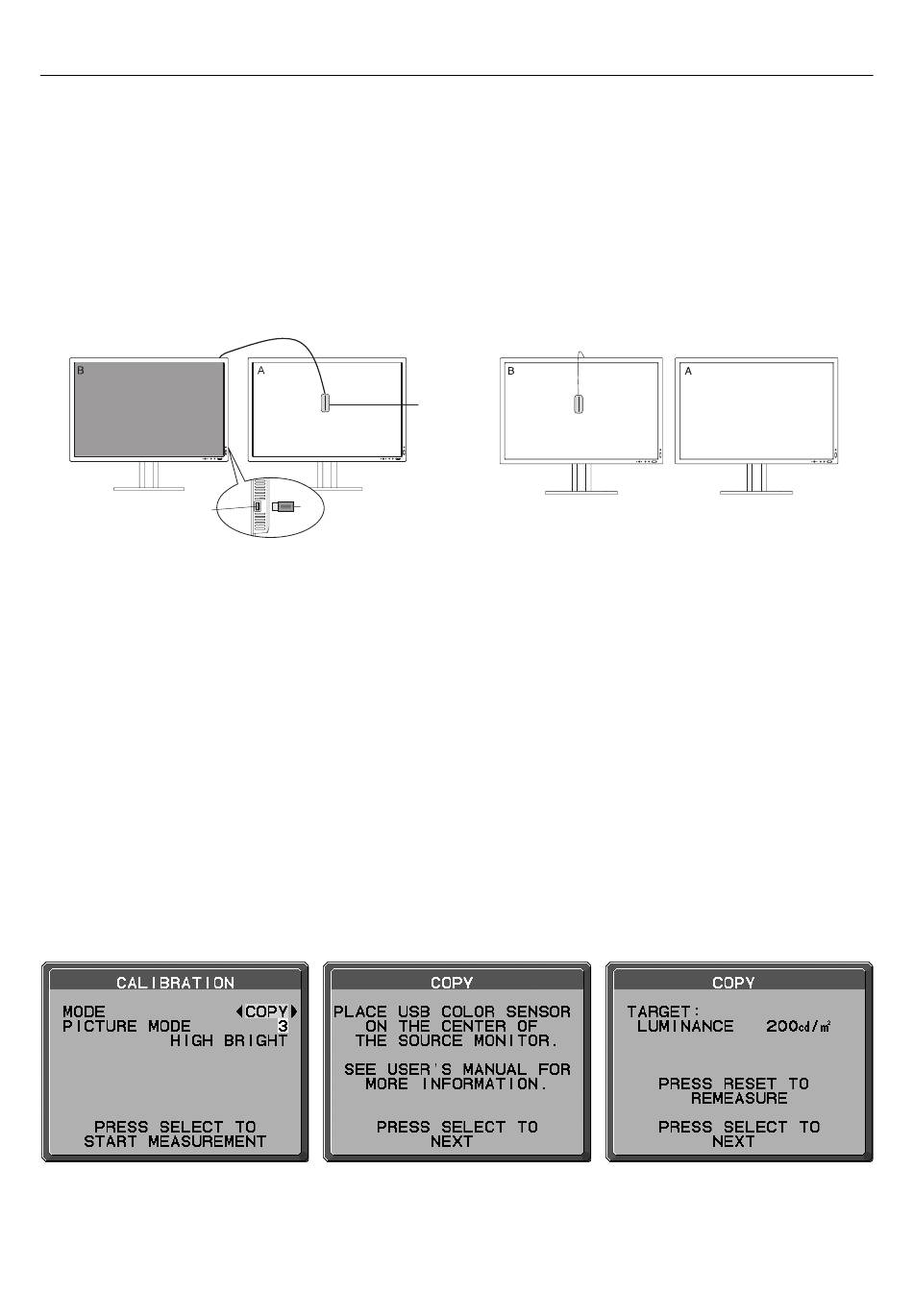

Figura C.1
1. Defi na el color blanco de destino en la Pantalla A. Por ejemplo, cambie el papel tapiz por un fondo blanco normal o use una
aplicación para que se muestre una pantalla blanca como, por ejemplo, la pantalla de edición de un procesador de textos.
2. Utilice "IZQUIERDA" o "DERECHA" en la pantalla B y seleccione COPIAR en la selección de MODO (Figura C.3).
3. Seleccione el MODO DE IMAGEN de la pantalla B.
4. El procedimiento le pedirá que coloque el sensor de color USB en el centro del panel de la pantalla (Figura C.4). Incline el
panel de la pantalla aproximadamente 5° hacia atrás y coloque el sensor de color USB en el centro del panel de la pantalla
(Figura C.1).
NOTA:
Coloque el sensor de color USB plano contra la pantalla para evitar contaminación lumínica externa.
No presione el sensor de color USB contra el panel de la pantalla. Pulse la tecla "SELECT".
5. Pulse SELECT en la Pantalla B para comenzar la medición del punto blanco de la Pantalla A.
6. Tras copiar la información de la Pantalla A, la luminancia meta se almacenará y mostrará en el menú OSD de la Pantalla B.
Los puntos blancos de las pantallas A y B deben coincidir.
Pulse SELECT si el resultado de la copia es satisfactorio. Si no lo es, pulse "RESET".
7. Cuando desee confi rmar el punto blanco de la pantalla B, quite el sensor de color USB de la pantalla A origen y colóquelo
en el centro de la pantalla B (Figura C.2). Para omitir la confi rmación del punto blanco en la pantalla B, pulse "SELECT" en
el paso 9 de REAJUSTE.
Figura C.3
El icono USB está
en el otro lado
Pantalla A – pantalla FUENTE del punto blanco que se va a copiar.
Pantalla B – PA322UHD-2 que lleva a cabo una copia.
Sensor de
color USB
Figura C.4
Español-36
Figura C.2
Figura C.5
