Página 1

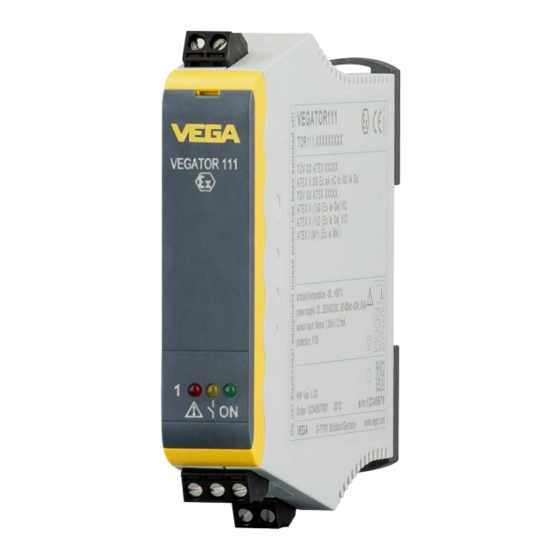

Instrucciones de seguridad VEGATOR 111, 112 Seguridad intrínseca TÜV 14 ATEX 133904 II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, I(M1) [Ex ia Ma] I TÜV 14 ATEX 133903 X II 3G Ex nA nC ic IIC T4 Gc...
Página 2
Datos técnicos ......................... 4 Instalación ..........................5 Documentación adicional: • Manuales de instrucciones VEGATOR 111, 112 • Certificado de examen de tipo UE TÜV 14 ATEX 133904 (Document ID: 47466) • Declaración de conformidad TÜV 14 ATEX 133903 X (Document ID: 47557) •...
Página 3
Kadar se pojavijo težave pri branju varnostnih navodil v izdanih jezikih, vam bomo na osnovi zahtevka dali na razpolago kopijo v jeziku vaše države. Om du har problem att läsa säkerhetsanvisningarna på de här tryckta språken, ställer vi gärna på begäran en kopia på ditt språk till förfogande. VEGATOR 111, 112...
U = 24 … 230 V AC (-15 … +10 %) 16/17) U = 24 … 65 V DC (-15 … +10 %) = 253 V Salidas de relé: (10/11/12, 13/14/15) Valores máximos: 253 V AC, 3 A 50 V DC, 1 A VEGATOR 111, 112...
El equipo se puede en unas áreas con un grado de suciedad no mayor de 2. En aplicaciones Zona 2 el par de apriete de los terminales de conexión debe estar entre 0,4 Nm y 0,5 Nm. VEGATOR 111, 112...
Página 6
Si el circuito con seguridad intrínseca es conducido por áreas con riesgo de explosión a causa de los polvos de las zonas 20 o 21, hay que asegurar que los medios de producción a conectar en esos circuitos, cumplan con los requisitos de las categorías 1D o 2D y estén certificados correspon- dientemente. VEGATOR 111, 112...
