Asignación de terminales

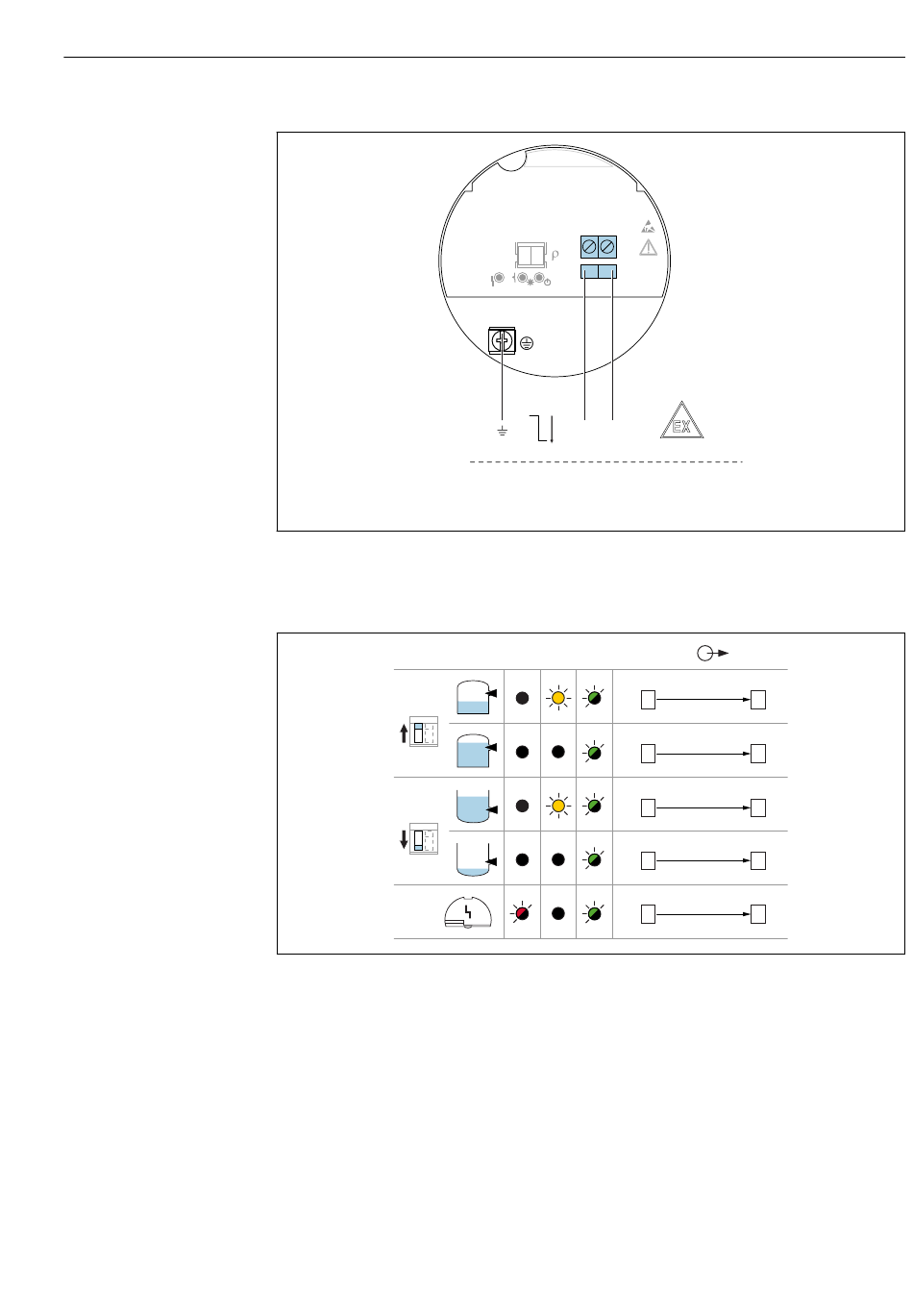

 21 NAMUR a 2 hilos ≥ 2,2 mA/≤ 1,0 mA, módulo del sistema electrónico FEL48
Comportamiento de la salida de conmutación y señalización
MAX
MIN
 22 FEL48 comportamiento de la conmutación y señalización
MÁX Microinterruptor DIP para ajustar la seguridad MAX
MÍN Microinterruptor DIP para ajustar la seguridad MIN
RD LED rojo para alarma
YE LED amarillo, estado de conmutación
GN LED verde, estado operativo, equipo conectado
6.4.4 Conexión de los cables
Herramientas necesarias
• Destornillador de hoja plana (0,6 mm x 3,5 mm) para terminales
• Herramienta adecuada con ancho entre caras AF24/25 (8 Nm (5,9 lbf ft)) para
prensaestopas M20
IEC 60947-5-6
8,2 V DC NAMUR
– +
MAX >0,7
MIN >0,5
1
2
1 2
-
H
I
L- L+
L
.
RD YE GN
2.2...3.8 mA
L+ 2
0.4...1.0 mA
L+ 2
2.2...3.8 mA
L+ 2
0.4...1.0 mA
L+ 2
< 1.0 mA
L+ 2
Conexión eléctrica
A0036058
1 L-
1 L-
1
L-
1
L-
1
L-
A0037694
