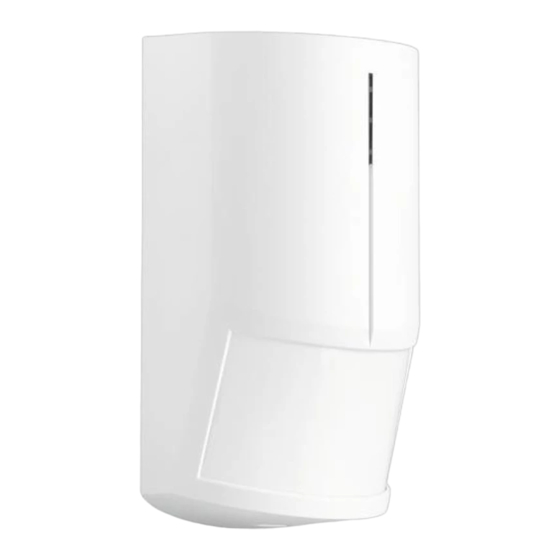

Detector inalámbrico JA-180W combinado PIR + MW
El JA-180W es un componente del sistema de alarma JABLOTRON 100.
Está diseñado para detector el movimiento del cuerpo humano en el interior
de edificaciones. Gracias a la detección combinada del PIR y microondas (MW)
proporciona una alta inmunidad contra falsas alarmas. El detector vigila como
el PIR habitual. Si detecta movimiento físico en el área protegida activa la parte
MW del detector y confirma la activación del detector PIR. La información
es entonces enviada al panel de control. El detector ocupa una posición
en el sistema. Está diseñado para ser instalado por un instalador formado con
un certificado válido emitido por un distribuidor autorizado.
Instalación
No deberá haber obstáculos bloqueando la "visión" del detector del área
protegida. Mantener el detector alejado de objetos metálicos que puedan
interferir en la comunicación radio y el campo de MW.
Figura 1: 1. DIP-switch; 2. Conector parte MW; 3. Pestaña del PCB;
4. tamper-switch; 5. Sensor PIR; 6. Pestaña cubierta frontal;
7. Ajuste sensibilidad MW; 8. Detector MW
1. Abrir la cubierta del detector presionando la pestaña (6). Evite tocar
el elemento PIR interno (5) – de otro modo puede ser dañado.
2. Quite el PCB que está sujeto por la pestaña interna (3). Suelte
el conector (2) de la parte MW.
3. Haga los agujeros de los tornillos a través de la paste plástica trasera de
acuerdo con los puntos de instalación, tanto en esquina como en pared.
Al menos un tornillo debe penetrar en la sección sensible sabotaje.
4. Atornille la cubierta trasera a la pared, a unos 2.5 m sobre el suelo que
es la altura de instalación recomendada (verticalmente, con la pestaña
para abajo).
5. Coloque la PCB de nuevo hasta que la pestaña (3) haga click.
6. Deje la cubierta abierta y siga el manual del panel de control.
Procedimiento básico:
a)
Debe haber un módulo radio JA-11xR instalado en el sistema.
b)
Acceda al software F-Link, seleccione la posición deseada
en la pestaña Dispositivos y lance el modo asignación pulsando la
opción Asignar.
c)
Inserte las baterías (cuidado con la polaridad). Cuando las baterías
estén insertadas en su soporte se transmitirá una señal de asignación
al panel de control y detector será asignado en la posición
seleccionada. Tras introducir las baterías en el detector, permítale tres
minutos para estabilizarse. Durante este periodo el LED estará
encendido continuamente.
7. Cierre la cubierta (6) del detector.
Notas:
-
Para asignar el detector después de haber insertado la batería, primero
desconecte le batería y presione tamper varias veces para descargar la carga
residual y estará listo para asignación.
-
El detector puede asignarse en el sistema introduciendo su número de serie
en el software F-Link. Puede encontrar el número de serie en una etiqueta
pegada en el PCB. Se deben introducir todos los números (1400-00-0000-
0001).
-
Si necesita eliminar el modulo del sistema, bórrelo desde su posición
en el panel de control.
-
Para cumplir con EN 50131-2-4 la pestaña (6) debe asegurarse
con un tornillo adicional.
Ajustes del DIP switch
Switch no.1: DEL / INS: la posición DIP switch no importa ya que
la reacción es fijada en el SW F-Link.
Switch no.2: PIR NORM / HIGH: seleccione la inmunidad contra falsas
alarmas. La posición OFF (NORM) combina una inmunidad buena con una
reacción rápida del sensor. La posición ON (HIGH) incrementa la inmunidad
con un tiempo de reacción bajo y solo es usado en instalaciones
problemáticas.
Switch no.3: MW NORM / HIGH ajuste del periodo de tiempo tras la detección
del PIR a partir del cual se activa la detección MW. La posición OFF – 1 s, ON –
2 s
Switch no.4: MW NORM / TEST. La posición OFF es para la función estándar
del detector. La detección MW es activada a través de la parte PIR del detector
por uno o dos segundos de acuerdo al switch no.3. La posición ON – la detección
MW trabaja continuamente para propósitos de test (test en marcha).
Detector inalámbrico JA-180W combinado PIR + MW
Test del detector
Tras 15 minutos de haber cerrado la cubierta del detector, el indicador LED
muestra la activación del detector. Un flash corto de la luz roja indica
detección PIR y un flash largo (2 seg) indica confirmación MW del
movimiento.
El tramo de reacción del detector MW es de 1 m a 15 m. En algunos casos
el detector puede detector movimiento fuera de la habitación cuando los
obstáculos no son de metal (como una pared delgada, puertas, cristales,
agua en tuberías de plástico, etc.). Para el correcto funcionamiento
del detector, es fundamental ajustar el campo de detección MW de acuerdo
al lugar que deberá vigilar. Normalmente el campo de detección MW deberá
ser el mismo que el detector PIR. Para ajustarlo, conmute el switch del cuarto
DIP switch a la posición TEST. El rango de la parte MW es ajustable a través
del potenciómetro (7). La activación MW se indica a través del LED rojo.
Debido al entorno en donde se ha instalado el detector y a principios
de detección de la parte MW, las características de detección pueden
cambiar por cambios en la habitación, especialmente objetos de metal que
provocan reflexiones o apantallamiento de la señal MW transmitida.
¡Después de los ajustes, conmutar de nuevo el DIP switch no. 4 a la
posición NORM!
Compruebe siempre con minuciosidad la
cobertura PIR y MW de la zona protegida
durante la instalación.
Para ahorrar energía de la batería, la parte del sensor PIR conmuta a modo
ahorro de batería 15 minutos después de cerrar la cubierta. Durante el modo
ahorro de batería el sensor PIR permanece siempre detectando movimiento.
El primer movimiento detectado y consecutivamente confirmado por la parte MW
es notificado al panel de control instantáneamente y durante los siguientes
5 minutos el sensor PIR ignora cualquier otro movimiento más (modo dormir).
Tras eses 5 minutos, el sensor PIR vuelve a vigilar el movimiento hasta que vuelva
ser activado.
Cambio de baterías
El estado de la batería se revisa regularmente. Si la batería se
ha terminado informa de ello con un flash rápido del Led cuando se activa
y también envía la información al panel de control. La batería se deberá
de cambiar en las 2 semanas siguientes por un técnico cualificado en modo
SERVICIO. Después del cambio el detector necesita 3 minutos para
estabilizarse – su LED está encendido.
Las baterías terminadas no se deberán tirar a la basura, deséchelas
conforme a las normativas locales.
Características de detección
Open area
Figura 2: Características de detección del PIR y covertura MW en campo
abierto y sala de muestra
Especificaciones técnicas
Alimentación:
Batería de litio tipo CR14500 (AA) 3.6 V/2.45 Ah
Corriente nominal
Máxima corriente
Bajo voltaje de batería
Tiempo de vida típico de la batería:
Banda de comunicación:
Rango de comunicación:
Altura de instalación recomendada:
PIR ángulo de detección/rango de detection:
MW ángulo de detección/rango de detection:
MW ángulo de detección/rango de detection:
MW rango de detección / frecuencia:
Dimensiones:
Peso:
Clasificación:
- conforme a:
- entorno
- rango de temperatura de trabajo
- rango de humedad
- certificación cuerpo
Cumple con
ETSI EN 300 220, ETSI EN 300 440, EN 50130-4,
Puede ser operado según
1
Sample room
Notar: Batería no incluida
21 A
38 A
aprox. 2 años (DIP no. 3 para NORM)
868.1 MHz, protocol Jablotron
aprox. 300 m (visión directa)
2.0 a 2.5 m sobre el suelo
110°/12 m (con lente básica)
24°/15 m (vision directa)
90°/15 m (sala de muestra)
9.35 GHz
110 x 60 x 51 mm
114 g
Grado seguridad 2/Entorno clase II
EN 50131-1, EN 50131-2-4, EN 50131-5-3
Interior general
-10 °C a +40 °C
75 % RH, no-condensación
Trezor Test s,r.o. (no. 3025)
EN 55022, EN 60950-1
ERC REC 70-03
MLI52704
2.6 V
