jablotron JA-180PB Guia De Inicio Rapido

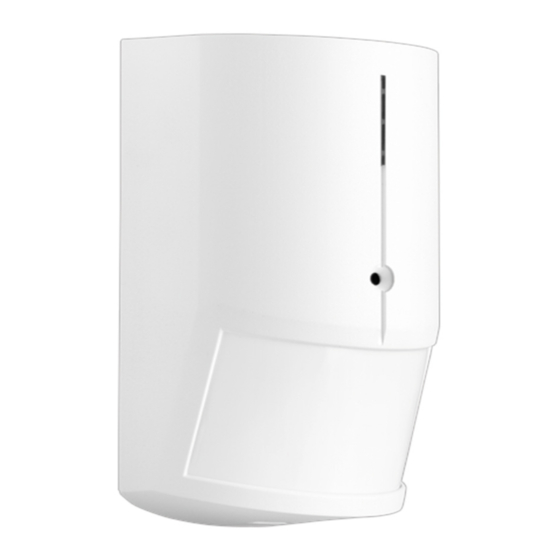

JA-180PB detector PIR inalámbrico de movimiento de personas y de rotura de cristal
El producto es un componente del sistema de seguridad de la
empresa Jablotron. Consta de dos detectores independientes que se
asignan a 2 posiciones en el panel de mando. Para la detección de
movimientos de personas utiliza un sensor PIR. Reacciona a cambios de
la presión de aire que acompañan el característico sonido de la rotura de
cristales. El detector está destinado para su uso en interiores, comunica
a través del protocolo inalámbrico Jablotron y es alimentado por baterías.
PIR detector de movimiento
Detector de rotura de cristales
Instalación
El detector debería ser instalado por un técnico calificado con un
certificado vigente otorgado por parte del fabricante. El detector
puede ser montado en una pared o en la esquina de una habitación.
En el campo de visión del sensor PIR no deberían encontrarse objetos
que cambien rápidamente de temperatura (p.ej. estufa eléctrica,
aparatos domésticos de gas, etc ), los objetos con la temperatura
similar a la del cuerpo humano que, al mismo tiempo, se muevan (p.ej.
cortinas ondulantes calentadas por radiadores o por el sol) ni animales
domésticos. El detector no debería instalarse enfrente de ventanas o
reflectores.
En inmediaciones del detector de rotura de cristales no deberían
encontrarse salidas de ventilación y aire acondicionado, ventiladores ni
otras fuentes de sonidos intensos o cambios de la presión de aire. En el
espacio asegurado no debería haber ninguna fuente de vibraciones o
impulsos.
En el campo de visión del detector no deben encontrarse ningún
obstáculo que perturbe
no debería instalarse cerca de objetos metálicos que puedan interferir
su radiocomunicación.
Advertencia: la razón más frecuente de una activación no deseada del
detector es su ubicación incorrecta. La vigilancia por el detector no
debería estar activada durante el tiempo de movimientos de personas y
animales en el espacio vigilado. A la hora de montar el detector, no toque
su sensor PIR interno.
JA-180PB detector PIR + GBS inalámbrico
su capacidad de detección,
1. Abra la cubierta del detector (pulsando el pestillo) y desconecte
el cable del módulo de la cubierta (detector de rotura de cristales)
Extraiga el módulo del detector PIR – está sujetado por el pestillo
2.
3. Abra rompiendo los agujeros para tornillos en la parte trasera de
plástico (al menos un tornillo debería sujetar el segmento para la
detección de algún arrancado violento)
Sujete con tornillos la parte trasera de plástico a la altura de
4.
unos 2,5 m sobre el nivel del suelo (en la posición vertical, con el
pestillo de la cubierta orientado hacia abajo)
Devuelva el módulo del detector PIR a su sitio (con el sensor
5.
orientado hacia el pestillo de la cubierta)
Mantenga las baterías desconectadas y la cubierta abierta y
6.
proceda según las instrucciones de uso del panel de mando
(receptor). El procedimiento básico:
a. Entre en el modo de Servicio del panel de mando y
apretando la tecla 1 inicie el modo de Aprendizaje
Inserte la batería en el detector PIR – se efectuará su
b.
asignación al sistema
Inserte la batería en el detector de rotura de cristales y
c.
luego conecte su cable. De esta manera se asignará el
detector al sistema en la primera dirección libre (asigne el
detector de cristales rotos después del detector PIR)
El modo de Aprendizaje se terminará apretando la tecla #
d.
Con el fin de cumplir con la norma ČSN-EN 50131-2-2 hace falta
sujetar el pestillo de la cubierta con un tornillo que forma parte del
suministro.
Si asigna el detector al panel de mando con sus baterías ya
insertadas, primero desconecte ambas baterías y luego pulse y suelte
el contacto de la cubierta para descargar la energía residual y al final
proceda a la asignación del detector.
Al conectar la batería, el detector necesitará unos 2 minutos para
su estabilización. Durante este tiempo luce ininterrumpidamente su
LED indicador.
Conmutadores configurables del módulo PIR
Conmutador 1: determina el nivel de resistencia a la activación de
alarmas falsas. La posición OFF combina una resistencia buena con
una respuesta rápida. La posición ON aumenta la resistencia del
detector a detrimento de su rapidez (se utiliza en instalaciones
problemáticas).
Advertencia: la razón más frecuente de una activación no deseada del
detector es su ubicación incorrecta.
Conmutador 2: DEL / INS determina si el detector está ubicado en una
vía de acceso a la casa y si, por consiguiente, debe proporcionar un
retardo de salida/entrada = la posición OFF. En la posición ON el
detector provocará una alarma instantánea en el sistema asegurado.
Esta función tiene efecto sólo con la respuesta NATUR configurada en el
panel de mando Jablotron. Si el panel de mando tiene configurada otra
respuesta o si se utiliza el detector con receptor tipo JA-182N o JA-180N,
la configuración del conmutador carecerá de efecto.
A la apertura de la cubierta el detector responde siempre con el envío de
una señal de sabotaje.
Conmutadores configurables del módulo de
rotura de cristales
Conmutador 1: determina cual será la acción señalizada por el LED
indicador y por el sistema en el modo de pruebas - si bien movimientos,
bien roturas de cristales (véase el apdo. Pruebas del detector). El
conmutador afecta el comportamiento del detector solamente dentro de
15 minutos desde el cierre de su cubierta.
Nota: aunque los dos detectores comparten una cubierta, se comportan
independientemente. Cada uno está asignado a su propia dirección y
cada uno puede tener configurada una respuesta diferente (por medio de
los conmutadores o directamente en el panel de mando).
Conmutador 2 determina la respuesta a la activación del detector de
cristales rotos. En la posición OFF el sistema proporcionará un retardo
de salida/entrada (la respuesta retardada se recomienda cuando el
detector está instalado cerca de la puerta de entrada).
En la posición ON el detector provocará una alarma instantánea.
Esta función tiene efecto sólo con la respuesta NATUR configurada en el
panel de mando Jablotron. Si el panel de mando tiene configurada otra
respuesta o si se utiliza el detector con receptor tipo JA-182N o JA-180N,
la configuración del conmutador carecerá de efecto.
Pruebas del detector
Por el tiempo de 15 minutos desde el cierre de la cubierta, el LED
seňaliza las activaciones del detector seleccionado por el
conmutador PIR / GBS. El panel de mando en el modo de Servicio
permite monitorear la seňal de los detectores e incluso medir su
calidad.
Conmutador 1
