jablotron JA-120PC Manual De Instalación

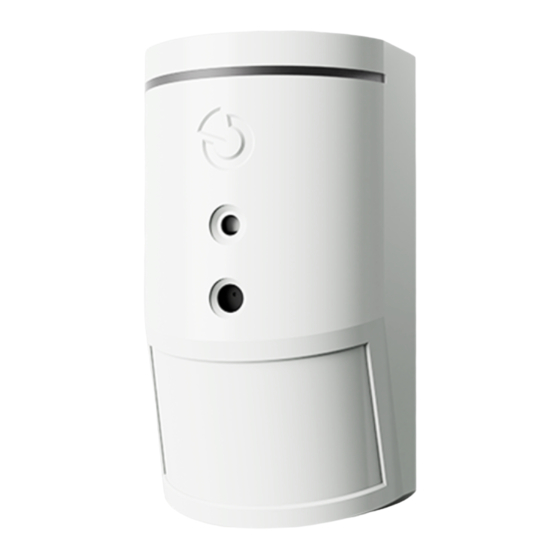

JA-120PC detector cableado PIR de movimiento con cámara
El producto es un componente del sistema Jablotron 100. Sirve
para la detección espacial de movimiento de personas en interiores de
edificios, incluyendo la confirmación visual de la alarma. Al registrar un
movimiento la cámara del detector toma imágenes en color, con
resolución de hasta 640x480 pixels. La toma de fotos se adapta al
movimiento detectado, lo que asegura que en la imagen siempre se
registra la causa de la alarma. La cámara está dotada de un flash
visible para las imágenes en oscuridad. Las imágenes se guardan en la
memoria interna del detector y también se transmiten a la central,
desde donde pueden ser enviadas a una CRA y/o al usuario. El
detector puede tomar fotos bajo solicitación. El detector está destinado
al montaje por un técnico capacitado con un certificado válido de
Jablotron.
Instalación
El detector se puede montar en la pared o en el rincón de una
habitación. En su campo visual no deben haber objetos que cambian
rápidamente de temperatura (estufa eléctrica, aparatos de consumo
eléctrico etc.), ni objetos que se mueven (p. ej., cortinas en movimiento
encima de un radiador) ni animales domésticos. No recomendamos
instalar el detector frente a las ventanas o reflectores ni en los lugares
donde circula aire (ventilación, aire acondicionado, respiraderos, etc.).
Ante el detector no debe haber obstáculos que impidan su campo de
cobertura.
plástico de fondo (verticalmente, con el cerrojo de la tapa hacia
abajo).
Siempre conecte
alimentación del sistema totalmente apagada.
5. Devuelva la electrónica a su sitio y conecte el cable en los bornes
(11).
figura: 5 - módulo de la cámara; 6 - cable de conexión; 7 - número de
serie; 8 - LED rojo; 9 - cerrojo; 10 - LED amarillo; 11 - bornes de bus de
datos; 12 - cable de bus de datos; 13 - conmutador de sabotaje;
14 - sensor PIR; 15 - tarjeta de memoria Micro SD; 16 - LED amarillo de
la tarjeta micro SD.
6. Luego siga el manual de instalación de la central. Procedimiento
básico:
JA-120PC PIR detector de bus de datos de movimiento con cámara 1 / 2
Figura: 1 - flash de cámara para
iluminación adicional;
2 - objetivo de la cámara;
3 - lente PIR del detector;
4 - cerrojo de la tapa;
1. Abra la tapa del detector
(apretando el cerrojo 4).
No toque el sensor PIR
(14) - hay riesgo
dañarlo.
2. Saque la electrónica - está
sujetada por el cerrojo de
la placa electrónica (9).
3. En el plástico trasero
rompa los agujeros para
tornillos y cable. La altura
recomendada para
montaje del detector es de
2,5 m encima del nivel de
suelo.
4. Haga pasar el cable del
bus de datos y atornille el
el bus de datos con la
a. Después de la activación, la luz de señalización amarilla (10)
indica con parpadeo que el detector no está asignado al sistema.
b. En el programa F-Link elija en el apartado Dispositivos la
posición deseada y con el botón asignar active el modo de
asignación.
c. Apriete el conmutador de sabotaje (13) - con ello el detector se
asigna virtualmente a la posición deseada y la luz de señalización
amarilla se apaga. Si el sensor se está conectando como primero de
cámara o la central todavía no está conectada al depósito externo, se
abre una ventana de diálogo con la pregunta "¿Iniciar la transferencia de
datos de imágenes al depósito externo?". Recomendamos activar tal
transferencia con la aprobación del cliente y registrar la aprobación en
el protocolo de entrega de la instalación. Nota.: Si la transferencia no se
activa, las imágenes se guardarán sólo en la memoria interna del
detector de la central. No será posible configurar que las imágenes se
envíen a móviles y correo electrónico de usuarios.
7. Cierre la tapa del detector.
Configuración de parámetros del detector
Se realiza por el programa F-Link (versión 1.1.1 y superior) -
apartado Dispositivos. En la posición del detector use la opción
Configuración interna. Se visualiza el diálogo en el cual se puede
configurar (la configuración de la fábrica está señalada *).
Indicación LED del detector: *Activada; permite configurar la indicación
del movimiento por una luz de señalización roja.
Nivel de inmunidad: determina la resistencia a alarmas indeseadas.
*Estándar: combina una resistencia básica con una reacción rápida. El
nivel Mayor presta una resistencia mayor, sin embargo, el detector
reacciona más lentamente.
Reacción a PG: se pueden señalar salidas PG cuya activación provoca
la toma de imágenes (* No, cámara en PG no reacciona) Para más
advertencias véase Recomendaciones de instalación.
Toma de imágenes por la reacción PG: Sin flash, *Con flash
Toma de imágenes en el retardo de entrada: *Sin flash, Con flash
de
Toma de imágenes a causa de alarma: Sin flash, *Con flash
Enviar imágenes no provocadas por alarma: Una vez señalado el
parámetro, el detector enviará desde una partición asegurada/conectada
imágenes tomadas antes de que la alarma haya sido provocada (p.ej., con
el retardo de entrada).
Prueba: toma con flash una imagen de ensayo que el F-Link visualizará
directamente. Una vez apretado el botón Detalle, la imagen se visualiza en
la resolución de 640x480 puntos. Las imágenes se envían a un servidor
el
externo (si las transferencias están autorizadas).
Actividad de la cámara para reacciones
El proceso de toma de imágenes depende de la configuración
conforme al programa F-Link - apartado Dispositivos. En la posición
del detector use la opción Reacción.
Inmediata: Durante el desarrollo de la alarma provocado por el detector,
la cámara se puede activar hasta 4 veces (después se hace un
autobypass). Con cada activación en dependencia del movimiento
detectado se toman 2 imágenes como máximo. Las imágenes tomadas son
enviadas a la central (8 imágenes como máximo).
Retardada: Con la primera activación (retardo de entrada) toma según el
movimiento hasta 2 imágenes que guarda en su memoria (parámetro
desactivado: enviar imágenes no provocados por alarma). Si se
provoca una alarma en el sistema, estas imágenes se envían de la memoria
a la central. Luego actúa según la reacción inmediata (10 imágenes como
máximo).
Advertencia: si en el apartado Configuración / Parámetros está
activado el parámetro Autobypass de periferias, después de tres
alarmas el proceso de toma de imágenes se bloquea hasta después de
tres repeticiones. Con ello los números de imágenes tomadas y
transferidas pueden ser hasta tres veces mayor.
Característica de detección
La parte PIR del detector tiene una cobertura de 55°/12m - véase la
imagen. La característica de detección del PIR no afecta la parte de la
cámara del detector. Las lentes no se pueden reemplazar por otros
tipos.
El ángulo de la toma de la cámara es de 43°, el flash ilumina el
campo visual hasta la distancia de 3 m.
básicas
MMP51503
