Instalación de las palancas de
control de tracción
1.
Retire los (4) pernos de 26 mm (3/8–16 x 1") y
las (4) arandelas de resorte de 3/8" que sujetan
las palancas de control de tracción a los ejes del
brazo de control durante el envío del equipo
(Fig. 3).
2.
Coloque las palancas (con la placa de montaje
dirigida hacia atrás) en el parte exterior del eje
del brazo de control y sujételas con los
(4) pernos de 26 mm (3/8–16 x 1") y las
(4) arandelas de resorte de 3/8" (Fig. 3).
3.
Coloque las palancas de forma que los pernos
estén en el centro de las ranuras de la placa de
montaje y apriételos firmemente.
4.
Alinee la posición delantera/trasera de las
palancas, una con la otra, en posición de punto
muerto. Afloje las piezas de sujeción y ajústelas
deslizando/inclinando la(s) palanca(s) hacia
adelante o hacia atrás, hasta que estén bien
alineadas (Fig. 3).
2
3

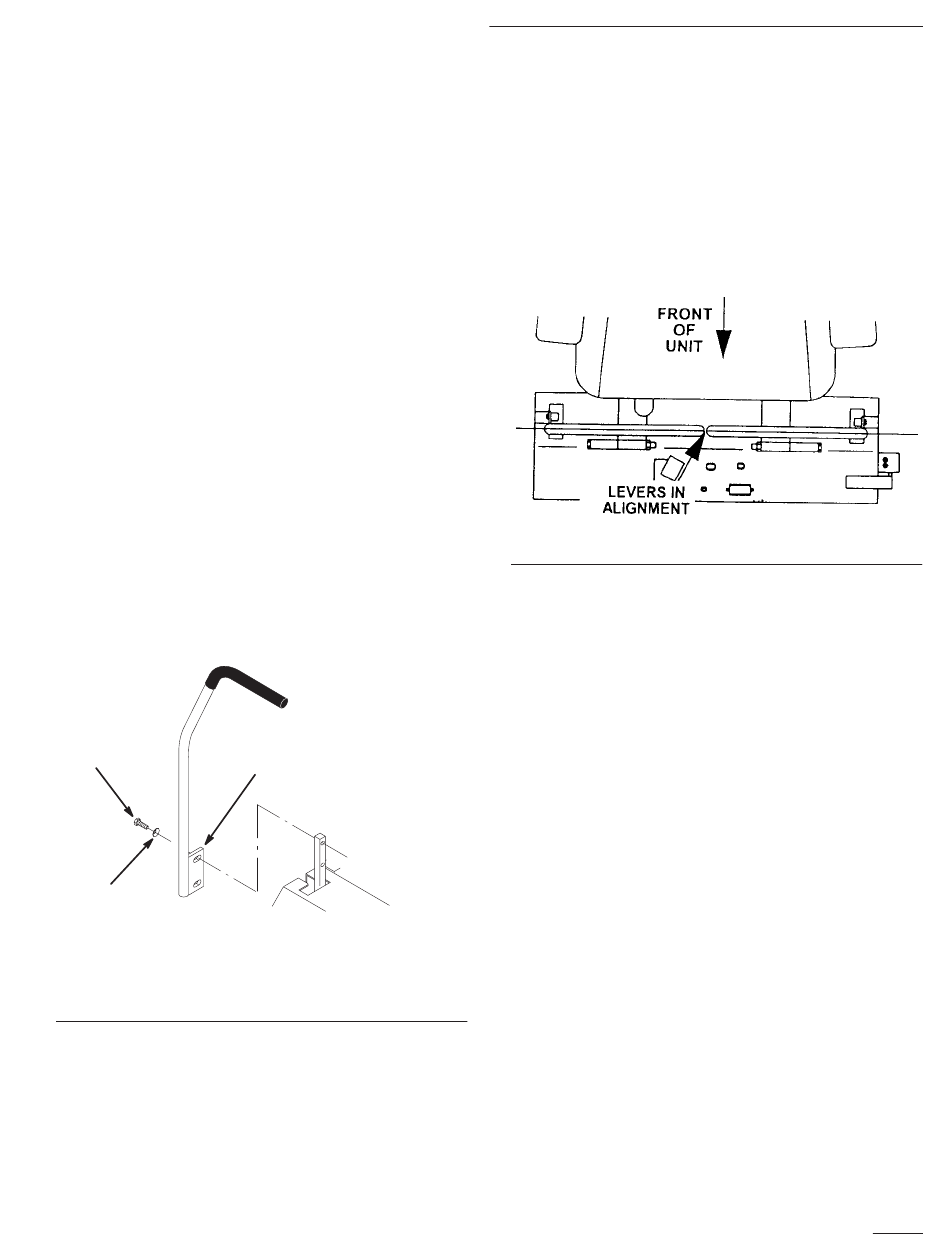

Figura 3
1. Placa de montaje
2. Perno de 26 mm
(3/8–18 x 1")
1
m–3751
3. Arandela de resorte 3/8"
5.
Si, en posición de conducción, los extremos de
las palancas golpean uno contra otro (Fig 4)
(palancas giradas lo más posible) ajústelas
moviéndolas hacia afuera a la posición de
bloqueo en el punto muerto y doblándolas
cuidadosamente hacia afuera. Vuelva a
colocarlas en posición de conducción y
compruebe la holgura. Si fuera necesario, repita
el procedimiento si fuera necesario.
Figura 4
Montaje
17
