6.10.2 Sincronización a través de cable (Frecuencia 50Hz a 200Hz)

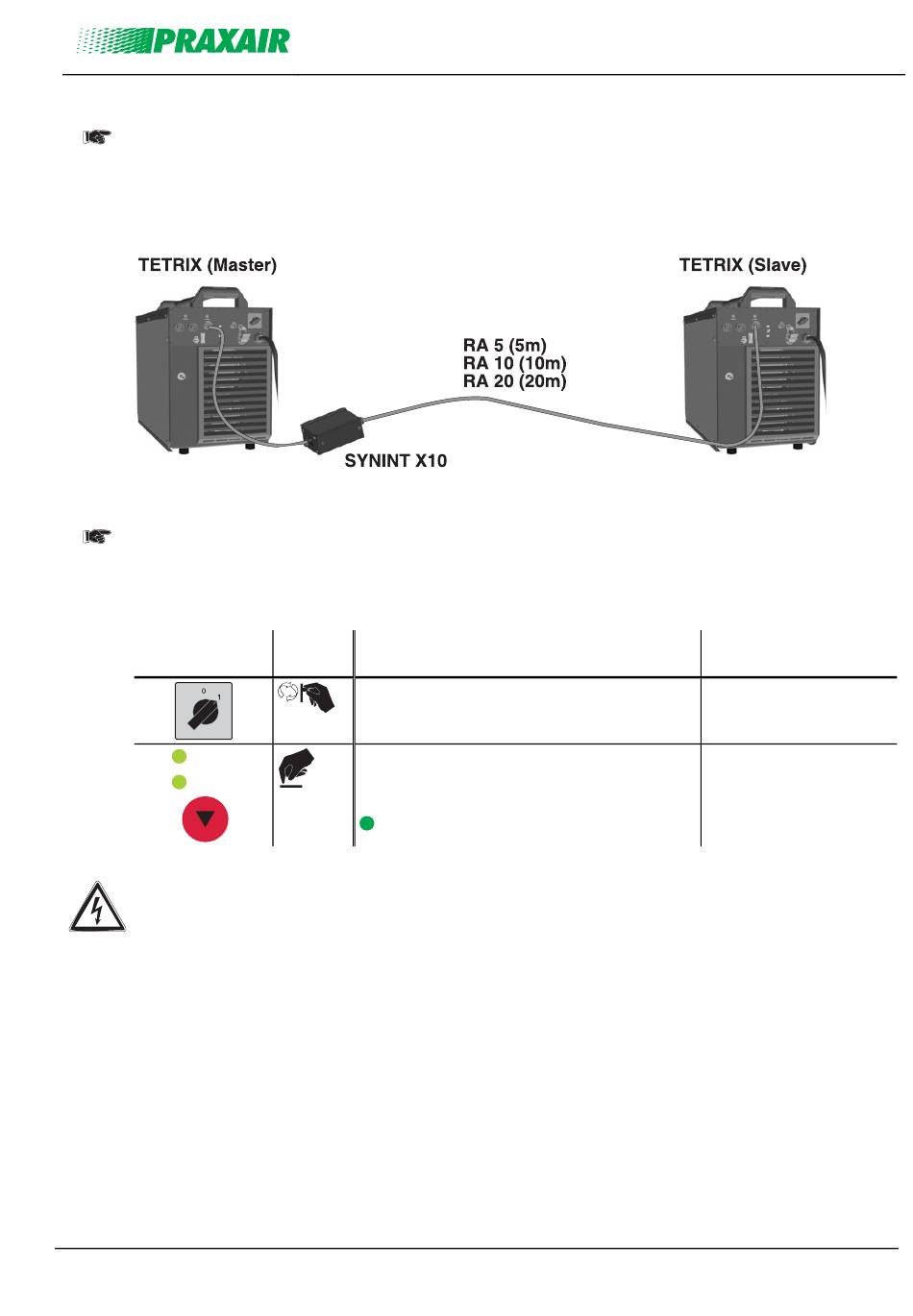

Esta aplicación describe la sincronización (funcionamiento maestro / esclavo) con dos equipos
de la serie TETRIX. Se requieren los componentes siguientes:
• Interfaz de sincronización SYNINT X10
• Cable de control (cable de conexión) de la longitud pertinente
• Ambos equipos de soldar deben incorporar una interfaz TIG de 19 polos para soldadura mecanizada
(opcional).
• Conectar la clavija de conexión de la interfaz SYNINT X10 a la interfaz TIG de 19 polos para la
soldadura mecanizada, situada en la parte trasera del equipo de soldar de la serie TETRIX (maestro).
El equipo conectado a la interfaz de sincronización con el cable de conexión corto es
denominado el equipo de soldar "maestro". En este equipo de soldar se fijan las frecuencias CA
del TIG y se transfieren al segundo equipo de soldar (esclavo).
• Conectar cable de extensión RA (5m, 10m ó 20m) entre la interfaz y la interfaz TIG de 19 polos para
la soldadura mecanizada en el segundo equipo de soldar.
Elemento de
control
Netsyn.
Master -
Slave
6.11

Interfaz PC

La connexion equipo de soldar / PC únicamente podrá realizarse con interfaz SECINT X10
La SECINT X10 debe conectarse lo más cerca posible al PC.
(Si esto no se observara, se corre el riesgo de que los pulsos de cebado de alta frecuencia dañen
el PC)
Observar las instrucciones de funcionamiento de "TETRIX PCT 300".
Nº art.:099-004890-PRA04
Acción Resultado
Encender el equipo de soldar
Seleccionar el parámetro "Tipos de
Sincronización":
Pulsar hasta que se encienda la luz indicadora
Master -
Slave
Puesta en servicio
Interfaz PC
Displays
