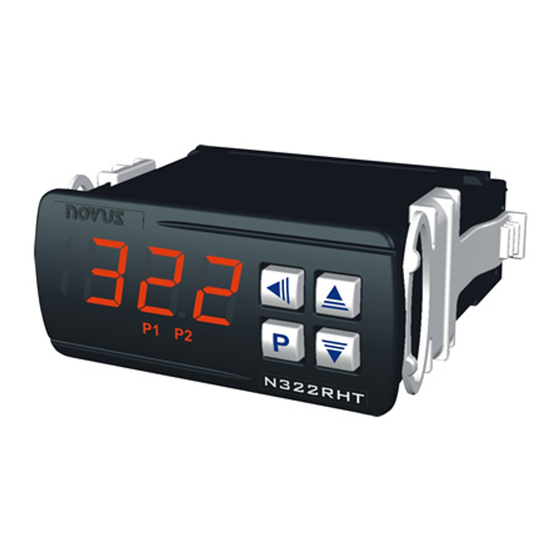

Novus N322RHT Manual De Instrucciones

CONEXIONES ELÉCTRICAS
La figura abajo indica los terminales de conexión para el sensor, alimentación y salida del Controlador y
un ejemplo de encendido.
Fig. 2 – Conexiones mostradas en la etiqueta del controlador
Recomendaciones para la Instalación
Los Conductores del sensor de temperatura deben recorrer la planta del sistema separados de los
conductores de la salida de control y de alimentación, si es posible en electroductos aterrados.
La alimentación del controlador debe venir de preferencia de una red propia para instrumentación o de
fase diferente de aquella usada por la salida de control.
Es recomendable el uso de FILTROS RC (47 R y 100 nF, serie) en bobinas de contactoras, solenoides, etc.
OPERACIÓN
Antes del uso el controlador debe ser programado por el usuario. Esta programación consiste en
determinar valores para los diversos parámetros que determinan el modo como el controlador irá a
trabajar.
Los parámetros de programación están organizados en cuatro grupos o Niveles, llamados niveles de
parámetros.
Nivel Función
0 Medición
1 Ajuste de Setpoint
2 Programación de parámetros
3 Calibración
Al encender el controlador, el display (panel frontal) presenta por 1 segundo la versión del equipo. Esta
información es importante para eventuales consultas al fabricante.
El controlador entonces pasa a presentar el valor de temperatura/Humedad medida por el sensor. Este es
el nivel 0 o nivel de Medición.
Para tener acceso al nivel 1 presionar en por 1 segundos hasta aparecer o parámetro "SP1".
Presionar rápidamente y aparece el parámetro "SP2". Para retornar al nivel de Medición, presionar
una vez más la tecla .
Para tener acceso al nivel 2 presionar por 2 segundos hasta aparecer el parámetro "rkt". Soltar la
tecla para permanecer en este nivel. Presionar nuevamente
parámetros de este nivel. Después el último parámetro el controlador vuelve para el nivel de medición de
temperatura.
Para alterar los valores de los parámetros, actuar sobre las teclas
deseados.
Notas: 1 La programación es grabada por el controlador cuando éste pasa de un parámetro para
otro y sólo ahí considerada como válida. La programación es guardada en la memoria
permanente, aún cuando falta energía eléctrica.
2 Si las teclas no son utilizadas por tiempo mayor que 20 segundos, el controlador retorna al
nivel de medición, finalizando y grabando la programación hecha hasta el momento
Nivel 1 – Nivel de ajuste de Setpoint
En este nivel apenas el parámetro Setpoint (SP) es presentado. El define el valor de temperatura
deseado para el sistema. El valor actual de SP es mostrado alternadamente con el parámetro. Para
programar el valor deseado actuar en las teclas
SP1
Set Point 1
SP2
Set Point 2
Nivel 2 – Nivel de Programación
Presenta secuencia de los demás parámetros que deben ser definidos por el usuario. Los parámetros son
mostrados alternadamente con los respectivos valores. Para programar los valores deseados actuar en
las teclas y
rkt
RH - Temp
Unt
Unit
0fk
Offset
Humidity
0ft
Offset
temperature
Sl1
SP Low Limit 1
Sk1
SP High Limit 1
Sl2
SP Low Limit 2
Sk2
para acceder a los otros
SP High Limit 2
ky1
y hasta obtener los valores
Histeresis 1
ky2
Histeresis 2
Ac1
Action 1
y .
Valor de la temperatura/humedad deseada para el proceso comandado por la salida
de control 1. Ese ajuste se encuentra limitado a los valores programados en SPL y
SPk.
Valor de la temperatura/humedad deseada para el proceso comandado por la salida
de control 2. Ese ajuste se encuentra limitado a los valores programados en SPL y
SPk.
.
Define como las variables humedad y temperatura serán presentadas en el display
del controlador:
Humedad
0
Temperatura
1
Alterna indicaciones de humedad y temperatura a cada 2 segundos.
2
Alterna indicaciones de humedad y temperatura a cada 3 segundos.
3
Alterna indicaciones de humedad y temperatura a cada 4 segundos.
4
Alterna indicaciones de humedad y temperatura a cada 5 segundos.
5
Para las opciones 0 y 1, al presionar rápidamente la tecla P, del controlador muestra
por diez segundos el valor de la otra variable.
Unidad de Temperatura. Permite al usuario determinar la unidad de presentación de
la temperatura medida.
Temperatura en grados Celsius.
0
Temperatura en grados Fahrenheit.
1
Valor de corrección para la indicación de Humedad. Permite al usuario realizar
pequeños ajustes en la indicación de Humedad procurando corregir errores de
medición que aparecen, por ejemplo, en las substituciones del sensor. Ajustable
entre –10,0 y 10,0. Normalmente debe permanecer en 0,0.
Valor de corrección para la indicación de temperatura. Permite al usuario realizar
pequeños ajustes en la indicación de temperatura procurando corregir errores de
medición que aparecen, por ejemplo, en las substituciones del sensor. Ajustable
entre –10,0 y 10,0. Normalmente debe permanecer en 0,0.
Límite inferior del setpoint 1. Valor mínimo que puede ser utilizado para la
programación del setpoint 1. Debe ser programado con valor obligatoriamente
menor que sk1.
Límite inferior del setpoint 1. Valor mínimo que puede ser utilizado para la
programación del setpoint 1. Debe ser programado con valor obligatoriamente
mayor que sl1.
Límite inferior del setpoint 2. Valor mínimo que puede ser utilizado para la
programación del setpoint 2. Debe ser programado con valor obligatoriamente
menor que sk2.
Límite inferior del setpoint 2. Valor mínimo que puede ser utilizado para la
programación del setpoint 2. Debe ser programado con valor obligatoriamente
mayor que sl2.
Histéresis de salida de control 1: Diferencial entre el punto de enchufar y
desenchufar el relé de la salida de control 1. En grados.
Histéresis de salida control 2: Diferencial entre el punto de enchufar y desenchufar
el relé de la salida de control 2. En grados.
Acción de Control o Alarma de la salida 2:
Acción reversa. Para calentamiento o humidificación.
0
Acción directa, para refrigeración o deshumidificación.
1
Alarma de mínimo.
2
Alarma de máximo.
3
Alarma de mínimo con bloqueo inicial.
4
Alarma de máximo con bloqueo inicial.
5
Acción de Control o Alarma de la salida 2:
Ac2
Acción reversa. Para calentamiento o humidificación.
0
Action 2
Acción directa, para refrigeración o deshumidificación.
1
Alarma de mínimo.
2
Alarma de máximo.
3
Alarma de mínimo con bloqueo inicial.
4
Alarma de máximo con bloqueo inicial.
5
Alarma dentro del rango.
6
Alarma fuera del rango.
7
Alarma dentro del rango con bloqueo inicial.
8
Alarma fuera del rango con bloqueo inicial.
9
Ver párrafo Funcionamiento donde estas funciones son detalladas.
Define la disposición de las salidas en relación a las variables.
(nt
Control OUTPUT 1 = Humedad y OUTPUT 2 = Humedad;
0
OUTPUT 1 = Humedad y OUTPUT 2 = Temperatura;
1
OUTPUT 1 = Temperatura y OUTPUT 2 = Humedad;
2
OUTPUT 1 = Temperatura y OUTPUT 2 = Temperatura;
3
Define el menor tiempo apagado para la salida de control. Una vez que la salida de
of1
control es apagada, ella se mantendrá en este estado en el mínimo durante el
Off time 1
tiempo programado en este parámetro. Utilizado típicamente para aumentar la vida
útil del compresor en sistema de refrigeración. Para aplicaciones en calentamiento
programar cero. No es válido para termocuplas. Valor en segundos, de 0 a 999 s.
Define el menor tiempo de encendido para la salida de control. Una vez que la salida
on1
de control es encendida, ella se mantendrá en este estado en el mínimo durante el
on time 1
tiempo programado en este parámetro. Utilizado típicamente para aumentar la vida
útil del compresor en sistema de refrigeración. Para aplicaciones en calentamiento
programar cero. Valor en segundos, de 0 a 999 s.
Tiempo de retardo para el inicio del control. Después del controlador ser enchufado,
dl1
la salida de control sólo será encendida cuando transcurrir el tiempo programado en
Delay 1
este parámetro. Utilizado en grandes sistemas de refrigeración para impedir
accionamientos simultáneos de compresores al volver la energía. Valor en
segundos, de 0 a 250 s.
Define el menor tiempo de apagado para la salida de control 2; una vez que la salida
of2
de control sea apagada, ella se mantendrá en este estado en el mínimo durante el
Off time 2
tiempo programado en este parámetro.
Utilizado normalmente para aumentar la vida útil del compresor en sistema de
refrigeración. Para aplicaciones en calentamiento programar cero. Valor en
segundos, de 0 a 999 s.
Define el menor tiempo enchufada para la salida de control 2; una vez que la salida
on2
de control sea enchufada, ella se mantendrá en este estado en el mínimo durante el
on time 2
tiempo programado en este parámetro.
Utilizado normalmente para aumentar la vida útil del compresor en sistema de
refrigeración. Para aplicaciones en calentamiento programar cero. Valor en
segundos, de 0 a 999 s.
El uso del tiempo de retardo en la salida de control 2 define un modo especial de
dl2
operación del controlador, típicamente utilizado en sistemas de refrigeración con
Delay 2
múltiplos compresores, donde se desea garantizar que todos los compresores no
sean accionados simultáneamente. Si dL2 diferente de cero, la salida 2 sólo puede
accionar si la salida 1 está accionada a más de dL2 segundos. Aun cuando dL2 es
diferente de cero, la salida 2 apaga siempre que a salida 1 apaga. Valor en
segundos, de 0 a 250 s.
Los controladores que han incorporado la interface de comunicación serial RS485
Add
presentan el parámetro Add en su nivel de programación. En este parámetro el
Address
usuario define una dirección de comunicación para cada elemento de la red. La
dirección definida debe estar entre 1 y 247.
