N322RHT
CONTROLADOR DE TEMPERATURA Y HUMEDAD
MANUAL DE INSTRUCCIONES – V2.0x A
1. ALERTAS DE SEGURIDAD
Los siguientes símbolos se utilizan a lo largo de este manual para
llamar la atención del usuario sobre información importante
relacionada con la seguridad y el uso del equipo.
CUIDADO:
Lea completamente el manual
antes de instalar y utilizar el
equipo.
Las recomendaciones de seguridad deben ser observadas para
garantizar la seguridad del usuario y evitar daños en el equipo o
sistema. Si el equipo se utiliza de forma distinta a la especificada en
este manual, puede que las protecciones de seguridad no sean
efectivas.
2. RESUMEN
1. ALERTAS DE SEGURIDAD ........................................................ 1
2. RESUMEN ................................................................................... 1
3. PRESENTACIÓN ........................................................................ 1
4. ESPECIFICACIONES ................................................................. 1
4.1 PRECISIÓN DE
OPERACIONALES DE LOS SENSORES ..................................... 2
5. CONEXIONES ELÉCTRICAS ..................................................... 2
5.1 RECOMENDACIONES PARA LA INSTALACIÓN ............... 2
6. OPERACIÓN ............................................................................... 2
6.1 NIVEL 1 – NIVEL DE AJUSTE DE SETPOINT .................... 3
6.2 NIVEL 2 – NIVEL DE PROGRAMACIÓN ............................. 3
6.3 NIVEL 3 – NIVEL DE CALIBRACIÓN .................................. 4
7. FUNCIONAMIENTO .................................................................... 4
8. PROTECCIÓN DE LA CONFIGURACIÓN ................................. 5
8.1 FUNCIONAMIENTO DE LA PROTECCIÓN DE LA
CONFIGURACIÓN ......................................................................... 5
9. CONTRASEÑA MAESTRA ......................................................... 5
9.1 CÓMO UTILIZAR LA CONTRASEÑA MAESTRA................ 5
10. INDICACIÓN DE ERROR ........................................................... 5
11. GARANTÍA .................................................................................. 5
NOVUS AUTOMATION
CUIDADO O PELIGRO
Riesgo de descarga eléctrica.
LAS MEDIDAS Y LÍMITES
3. PRESENTACIÓN

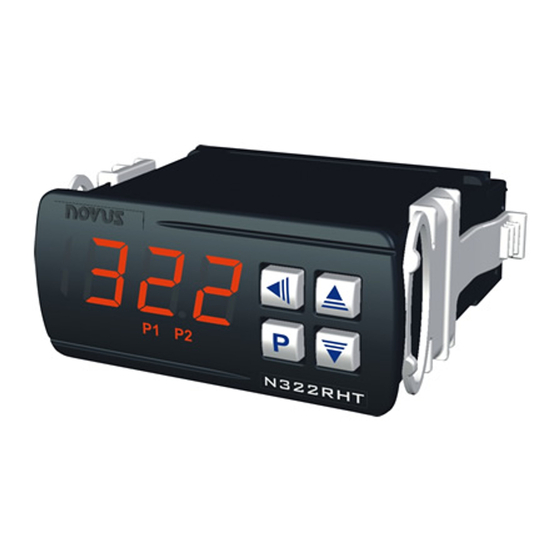

El N322RHT es un controlador digital de temperatura y humedad
relativa. Posee dos salidas de control de tipo relé que pueden ser
configuradas independientemente para actuar como control o
alarma.
Lo sensor de humedad y temperatura, vendido por separado, se
protege por cápsula en poliamida y tiene cable con 3 o 6 metros de
largo.
Las características del controlador están de acuerdo con el pedido
de compra y son presentadas en la etiqueta fijada en el cuerpo del
propio controlador.
4. ESPECIFICACIONES
Entrada del Sensor (SENSOR INPUT): Humedad
Rango de medición: 0 a 100 % de humedad relativa (RH);
Precisión: Ver Fig. 1;
Repetibilidad: ±1 % RH;
Histéresis: ±1 % RH;
Error de linealidad: << 1 % RH;
Estabilidad: <1 % RH por año;
Tiempo de Respuesta: Acerca de 8 segundos para alcanzar 63
% de cambio repentino en la entrada. Válido para 25 °C en un
flujo de aire de 1 m/s.
Entrada del Sensor (SENSOR INPUT): Temperatura
Precisión: Ver Fig. 1;
Repetibilidad: ± 0,1 °C;
Rango de medición: -20 e 100 °C;
Tiempo de Respuesta: hasta 30 segundos con aire en
movimiento suave.
Tiempo de Warm-Up: ........................................................ 15 minutos
Resolución de la medida:
RH: ..................................................... 1 % en todo el rango
T: ............................................... 0,1 de -19,9° hasta 119,9°
Nota: El equipo mantiene su precisión en todo el rango, aunque no
sea posible visualizar todo el rango debido a la baja resolución del
display.
Salida de control 1 (OUTPUT1): ............ Relé SPDT; 1 HP 250 Vca /
................................................ 1/3 HP 125 Vca (16 A Res.)
Opcionalmente Pulso: .................... 5 Vcc, 25 mA máximos
Salida del Control 2 (OUTPUT2): ............. Relé 3 A / 250 Vca, SPST
Alimentación (POWER SUPPLY):
Tensión: ..................................... 100~240 Vca/cc (± 10 %)
Opcionalmente: ..................................... 24 V (12~30 Vcc) (*)
Frecuencia: ............................................................... 50~60 Hz
Consumo:.......................................................................... 5 VA
(*) Nota: Los modelos con alimentación de 24 V no tienen
aislamiento eléctrico entre los circuitos de alimentación
eléctrica, de entrada y de comunicación RS485.
