KA01429F/23/ES/02.21
71517478
2021-01-25
Products
Manual de instrucciones
abreviado

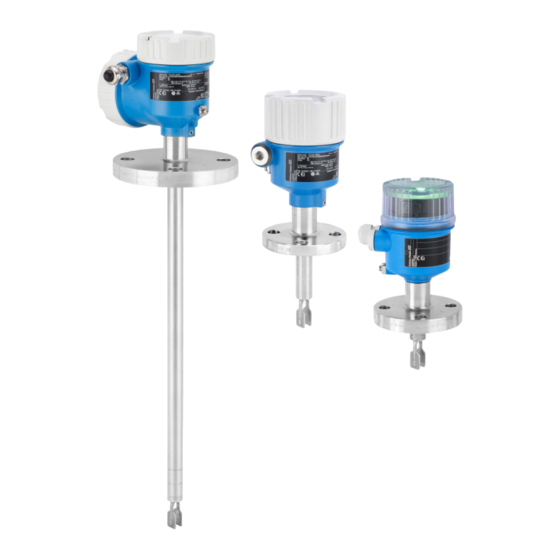

Liquiphant FTL51B
Vibronic
Interruptor de nivel puntual para líquidos
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
La información detallada sobre el equipo puede encontrarse en
el manual de instrucciones del equipo y en la documentación
complementaria del mismo:
Disponibles para todas las versiones del equipo mediante:
• Internet:
www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Endress+Hauser Liquiphant FTL51B

  • Página 1 La información detallada sobre el equipo puede encontrarse en el manual de instrucciones del equipo y en la documentación complementaria del mismo: Disponibles para todas las versiones del equipo mediante: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
  • Página 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Página 3: Tabla De Contenido

    Liquiphant FTL51B Índice de contenidos Índice de contenidos Sobre este documento ............3 Símbolos .
  • Página 4: Símbolos Eléctricos

    Sobre este documento Liquiphant FTL51B ATENCI N Ó Este símbolo le advierte de una situación peligrosa. No evitar dicha situación puede implicar lesiones menores o de gravedad media. AVISO Este símbolo señala información sobre procedimientos y otros hechos importantes que no están asociados con riesgos de lesiones.
  • Página 5: Instrucciones De Seguridad Básicas

    Liquiphant FTL51B Instrucciones de seguridad básicas Instrucciones de seguridad básicas Requisitos que debe cumplir el personal El personal debe cumplir los siguientes requisitos para el desempeño de sus tareas, p.  ej., la puesta en marcha y el mantenimiento: ‣ Los técnicos cualificados deben tener la formación y preparación pertinentes para la realización de dichas tareas...
  • Página 6: Seguridad De Operación

    No está permitido someter el equipo a modificaciones no autorizadas. Éstas pueden implicar riesgos imprevisibles. ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparaciones Para asegurar el funcionamiento seguro y fiable del equipo: ‣...
  • Página 7: Identificación Del Producto

    • Introduzca el número de serie indicado en la placa de identificación en la Endress+Hauser Operations App o utilice la Endress+Hauser Operations App para escanear el código de matriz 2-D (código QR) presente en la placa de identificación 3.2.1...
  • Página 8: Almacenamiento Y Transporte

    Montaje Liquiphant FTL51B Almacenamiento y transporte 3.3.1 Condiciones de almacenamiento Utilice el embalaje original. Temperatura de almacenamiento –40 … +80 °C (–40 … +176 °F) Opcional: –50 °C (–58 °F), –60 °C (–76 °F) 3.3.2 Transporte del equipo • Transporte el equipo dentro del embalaje original hasta el punto de medición •...
  • Página 9: Condiciones De Montaje

    Liquiphant FTL51B Montaje A0037879  3 Ejemplos de instalación para un depósito, tanque o tubería Espaciador por temperatura/aislador estanco a la presión (opcional) para depósito con aislamiento y/o temperaturas de proceso elevadas Condiciones de montaje 4.1.1 Tenga en cuenta el punto de conmutación Puntos de conmutación típicos, dependiendo de la orientación del detector de nivel...
  • Página 10 Montaje Liquiphant FTL51B 4.1.2 Tenga en cuenta la viscosidad Viscosidad baja Viscosidad baja, p. ej., agua: < 2 000 mPa⋅s Está permitido situar el diapasón dentro de la tubuladura de la instalación. > 25 (0.98) A0033297  5 Ejemplo de instalación para líquidos de viscosidad baja. Unidad de medida mm (in) Diámetro de la tubuladura de la instalación: por lo menos 50 mm (2,0 in)
  • Página 11: Evite Las Adherencias

    Liquiphant FTL51B Montaje 4.1.3 Evite las adherencias • Utilice tubuladuras de la instalación cortas para asegurar que el diapasón se pueda proyectar libremente hacia el interior del depósito • Es preferible llevar a cabo la instalación con un montaje enrasado en depósitos o en tuberías •...
  • Página 12 Montaje Liquiphant FTL51B A0033236  8 Tenga en cuenta el espacio expedito 4.1.5 Sujeción del equipo Sujete el equipo si la carga dinámica es intensa. Capacidad máxima de carga lateral de las extensiones de tuberías y sensores: 75 Nm (55 lbf ft).
  • Página 13: Casquillo Para Soldar Con Orificio De Escape

    Liquiphant FTL51B Montaje 4.1.6 Casquillo para soldar con orificio de escape Soldadura en el cuello para soldar, de tal modo que el orificio de escape esté apuntando hacia abajo. Esto permite detectar rápidamente las posibles fugas. A0039230  10 Casquillo para soldar con orificio de escape Montaje del equipo de medición...
  • Página 14 Montaje Liquiphant FTL51B Instalación en tuberías • Velocidades de flujo de hasta 5 m/s a una viscosidad de 1 mm /s(cSt) y una densidad de 1 g/cm (SGU) En caso de que las condiciones del producto de proceso difieran, compruebe que el funcionamiento sea correcto.
  • Página 15: Casquillos Deslizantes

    Liquiphant FTL51B Montaje Alineación de la entrada del cable 4 0.7 Nm A0037347  14 Caja con tornillo de bloqueo externo El tornillo de bloqueo no está apretado cuando se entrega el equipo. Afloje el tornillo de bloqueo externo (máximo 1,5 vueltas).
  • Página 16: Conexión Eléctrica

    Conexión eléctrica Liquiphant FTL51B Conexión eléctrica Condiciones de conexión 5.1.1 Cubierta con tornillo de fijación En el caso de los equipos destinados al uso en áreas de peligro con un tipo de protección determinado, la cubierta está sellada con un tornillo de fijación.
  • Página 17: Ca A 2 Hilos (Módulo De La Electrónica Fel61)

    Liquiphant FTL51B Conexión eléctrica 5.2.2 CA a 2 hilos (módulo de la electrónica FEL61) • Versión CA a dos hilos • Conmuta la carga directamente hacia el circuito de alimentación mediante un interruptor electrónico; conecte siempre en serie con una carga •...
  • Página 18 Conexión eléctrica Liquiphant FTL51B U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060  16 CA a 2 hilos, módulo de la electrónica FEL61 Endress+Hauser...
  • Página 19 Liquiphant FTL51B Conexión eléctrica Comportamiento de la salida de conmutación y señalización ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901  17 Comportamiento de la salida de conmutación y señalización, módulo de la electrónica FEL61 MÁX Microinterruptor DIP para ajustar modo de seguridad MÁX MÍN Microinterruptor DIP para ajustar modo de seguridad MÍN...
  • Página 20 Conexión eléctrica Liquiphant FTL51B Herramienta de selección para relés 207 230 253 A0042052  18 Potencia de retención/potencia nominal mínima recomendada para la carga Potencia de retención/potencia nominal en [VA] Tensión de funcionamiento en [V] Modo CA • Tensión de funcionamiento: 24 V, 50 Hz/60 Hz •...
  • Página 21 Liquiphant FTL51B Conexión eléctrica Tensión de alimentación ADVERTENCIA Omisión de uso de la unidad de potencia prescrita. ¡Riesgo de electrocución con peligro de muerte! ‣ El FEL62 puede alimentarse únicamente mediante equipos con aislamiento galvánico seguro conforme a IEC 61010-1.
  • Página 22 Conexión eléctrica Liquiphant FTL51B Asignación de terminales U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061  19 CC-PNP a 3 hilos, módulo de la electrónica FEL62 Cableado de conexión con terminales Cableado de conexión con conector M12 en la caja según la norma EN61131-2...
  • Página 23 Liquiphant FTL51B Conexión eléctrica Comportamiento de la salida de conmutación y señalización (L–) ΔU <100 µA (L–) (L–) ΔU <100 µA (L–) <100 µA (L–) A0033508  20 Comportamiento de la salida de conmutación y señalización, módulo de la electrónica FEL62 MÁX Microinterruptor DIP para ajustar modo de seguridad MÁX...
  • Página 24 Conexión eléctrica Liquiphant FTL51B Tensión de alimentación U = 19 … 253 V , 50 Hz/60 Hz / 19 … 55 V Tenga en cuenta lo siguiente de conformidad con la norma IEC/EN61010-1: Disponga un cortacircuitos adecuado para el equipo y limite la corriente a 500 mA, p.ej., mediante la instalación de un fusible de 0,5 A (de combustión lenta) en la fase (no en el conductor...
  • Página 25: Asignación De Terminales

    Liquiphant FTL51B Conexión eléctrica Asignación de terminales >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062  21 Conexión universal de corriente con salida de relé, módulo de la electrónica FEL64 Cuando está puenteada, la salida de relé trabaja con lógica NPN...
  • Página 26 Conexión eléctrica Liquiphant FTL51B Comportamiento de la salida de conmutación y señalización A0033513  22 Comportamiento de la salida de conmutación y señalización, módulo de la electrónica FEL64 MÁX Microinterruptor DIP para ajustar modo de seguridad MÁX MÍN Microinterruptor DIP para ajustar modo de seguridad MÍN LED rojo para alarma LED amarillo, estado de conmutación...
  • Página 27 Liquiphant FTL51B Conexión eléctrica Carga conectable Cargas conectadas con 2 contactos de cambio de estado libres de potencial (DPDT) • I ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0,7 •...
  • Página 28 Conexión eléctrica Liquiphant FTL51B Asignación de terminales >0,7 >0,5 U = 9...20 V DC 0.5 A L- PE A0037685  23 Conexión CC con salida de relé, módulo del sistema electrónico FEL64 DC Cuando está puenteada, la salida de relé trabaja con lógica NPN...
  • Página 29: Salida Pfm (Módulo De La Electrónica Fel67)

    Liquiphant FTL51B Conexión eléctrica Comportamiento de la salida de conmutación y señalización A0033513  24 Comportamiento de la salida de conmutación y de la señalización, módulo del sistema electrónico FEL64 DC MÁX Microinterruptor DIP para ajustar modo de seguridad MÁX MÍN Microinterruptor DIP para ajustar modo de seguridad MÍN...
  • Página 30 Conexión eléctrica Liquiphant FTL51B Protección contra inversión de la polaridad Tenga en cuenta lo siguiente, según la norma IEC/EN61010-1: Disponga un cortacircuitos adecuado para el equipo. Consumo de potencia P ≤ 150 mW con Nivotester FTL325P o FTL375P Comportamiento de la señal de salida •...
  • Página 31 Liquiphant FTL51B Conexión eléctrica Asignación de terminales – >0,7 >0,5 A0036065  25 Salida PFM, módulo de la electrónica FEL67 8: Nivotester FTL325P 1 CH, FTL325P 3 CH entrada 1 33/ 34: Nivotester FTL325P 3 CH entrada 2 37/ 38: Nivotester FTL325P 3 CH entrada 3...
  • Página 32 NAMUR a 2 hilos > 2,2 mA/ < 1,0 mA (módulo del sistema electrónico FEL68) • Para conectar al repetidor de interruptor aislador según NAMUR (IEC 60947-5-6), p. ej., Nivotester FTL325N de Endress+Hauser • Transmisión de señal límite H-L 2,2 … 3,8 mA/0,4 … 1,0 mA según IEC 60947-5-6 (NAMUR) en cableado a dos hilos •...
  • Página 33: Tensión De Alimentación

    Liquiphant FTL51B Conexión eléctrica Tensión de alimentación U = 8,2 V Tenga en cuenta lo siguiente, según la norma IEC/EN61010-1: Disponga un cortacircuitos adecuado para el equipo. Consumo de potencia NAMUR IEC 60947-5-6 Comportamiento de la señal de salida • Estado OK: corriente de salida 2,2 … 3,8 mA •...
  • Página 34 Conexión eléctrica Liquiphant FTL51B Comportamiento de la salida de conmutación y señalización 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694  28 Comportamiento de la salida de conmutación y señalización, módulo de la electrónica FEL68 MÁX Microinterruptor DIP para ajustar modo de seguridad MÁX MÍN Microinterruptor DIP para ajustar modo de seguridad MÍN...
  • Página 35: Verificación Tras La Conexión

    Liquiphant FTL51B Conexión eléctrica 5.2.10 Conexión de los cables Herramientas necesarias • Destornillador de hoja plana (0,6 mm x 3,5 mm) para terminales • Herramienta adecuada con ancho entre caras AF24/25 (8 Nm (5,9 lbf ft)) para prensaestopas M20 24/25 mm 8.0 Nm...
  • Página 36: Opciones De Configuración

    Opciones de configuración Liquiphant FTL51B  ¿La polaridad no está invertida?, ¿la asignación de terminales es correcta?  ¿El LED verde está encendido cuando la tensión de alimentación está presente?  ¿Todas las tapas de la caja están instaladas y apretadas?  Opcional: ¿La cubierta está apretada con el tornillo de fijación? Opciones de configuración...
  • Página 37: Elementos Del Módulo Del Sistema Electrónico

    Liquiphant FTL51B Opciones de configuración 6.1.2 Elementos del módulo del sistema electrónico >0,7 >0,5 U = 9...20 V DC 3 4 5 A0037705  30 Ejemplo de módulo de la electrónica FEL64DC Interfaz COM para módulos adicionales (módulo led, módulo Bluetooth) Led rojo, para aviso o alarma Led amarillo, estado de conmutación...
  • Página 38 Opciones de configuración Liquiphant FTL51B ¡Compruebe que no se activan procesos de conmutación involuntarios! Presione el botón "T" del módulo del sistema electrónico durante al menos 1 s (p. ej., con un destornillador).  Se lleva a cabo la prueba funcional del equipo. La salida cambia del estado OK al modo de demanda.
  • Página 39: Diagnóstico Heartbeat Y Verificación Con Tecnología Inalámbrica Bluetooth

    Liquiphant FTL51B Puesta en marcha 6.1.5 Diagnóstico Heartbeat y verificación con tecnología inalámbrica Bluetooth® Acceso mediante tecnología inalámbrica Bluetooth® A0033411  33 Operación remota mediante tecnología inalámbrica Bluetooth® Smartphone o tableta con SmartBlue (app) Equipo con módulo Bluetooth opcional Módulo led VU120 (opcional) Para obtener más información, véase el manual de instrucciones.
  • Página 40: Información Adicional

    Puesta en marcha Liquiphant FTL51B Información adicional La demás información y documentación disponible actualmente se puede encontrar en el sitio web de Endress+Hauser: www.endress.com → Downloads. Endress+Hauser...
  • Página 44 *71517478* 71517478 www.addresses.endress.com...
