6.3.2 Diagrama de bloques de funciones de equipo HART, conexión
con el indicador RIA15
FMR20 con indicador RIA15 (incl. opción para la configuración básica de FMR20)
Es posible solicitar el indicador remoto RIA15 conjuntamente con el equipo.
Estructura de pedido del producto, característica 620 "Accesorio adjunto":
• Opción R4 "Indicador remoto RIA15 para zonas sin peligro de explosión, para
montaje en campo"
• Opción R5 "Indicador remoto RIA15 con certificación de protección contra
explosiones, para montaje en campo"
También está disponible como accesorio; véanse los detalles en la documentación de
información técnica TI01043K y en el manual de instrucciones BA01170K
Asignación de terminales RIA15
• +
Conexión positiva, medición de corriente
• -
Conexión negativa, medición de corriente (sin retroiluminación)
• LED
Conexión negativa, medición de corriente (con retroiluminación)
• 
Puesta a tierra funcional: terminal en la caja
El indicador de procesos RIA15 está alimentado por lazo y no requiere de fuente de
alimentación externa.
Se debe tener en consideración la siguiente caída de tensión:
• ≤1 V en la versión estándar con comunicación 4 ... 20 mA
• ≤1,9 V con comunicación HART
• y un 2,9 V adicional si se utiliza la luz del indicador
Conexión del equipo HART y el indicador RIA15 sin retroiluminación
1

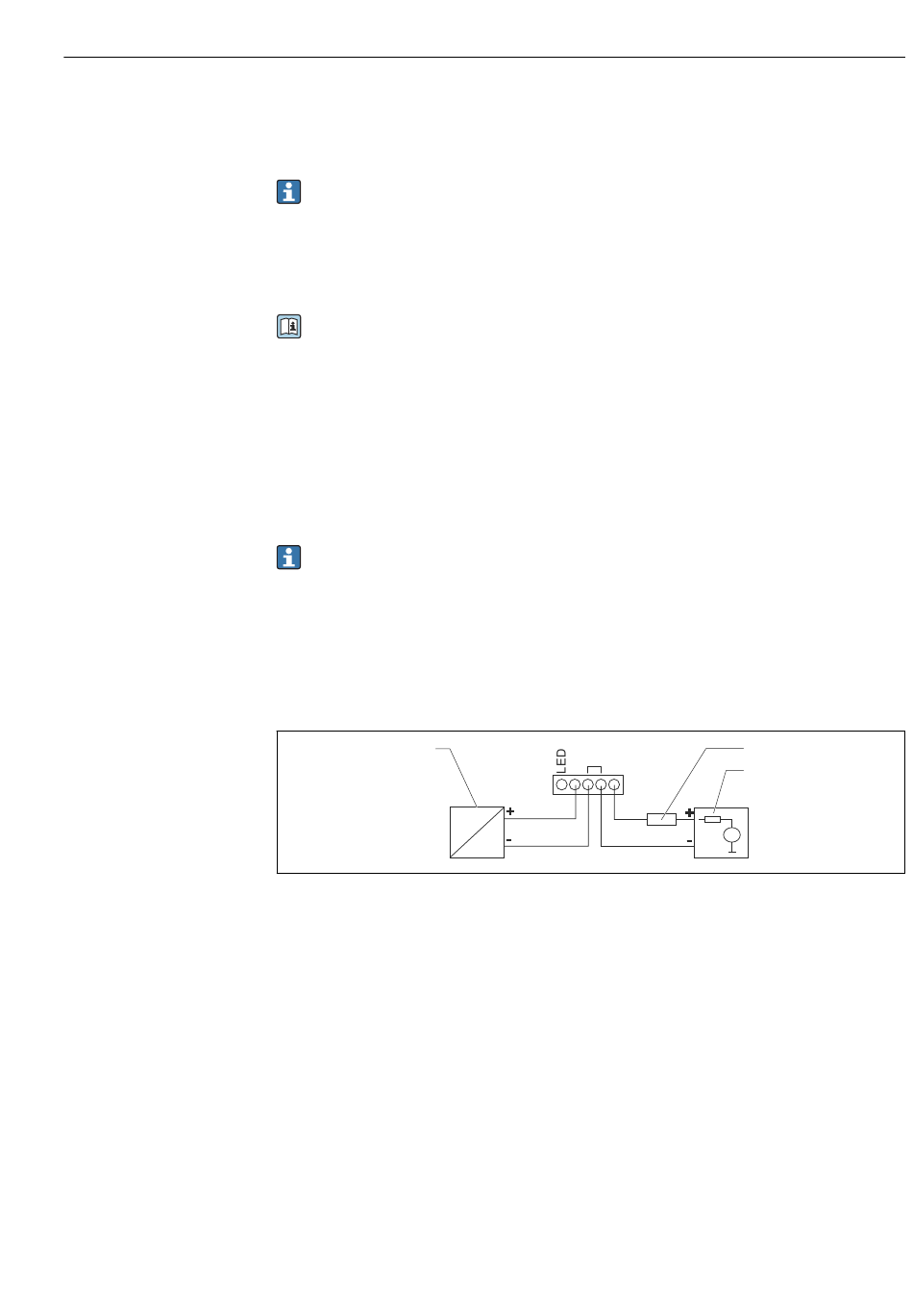

 18 Diagrama de bloques de funciones de equipo HART con indicador de proceso RIA15 sin luz
1 Equipos con comunicación HART
2 Fuente de alimentación
3 Resistor HART
- +
Y
I
Conexión eléctrica
3
2
R s
DC
A0019567
