Micropilot FMR20 HART
Endress+Hauser
6.3.3 Diagrama de bloques de funciones de equipo HART, indicador
RIA15 con módulo de resistencia para comunicaciones HART
instalado
El módulo de comunicación HART para instalación en el RIA15 puede solicitarse junto
con el equipo.
Estructura de pedido del producto, característica 620 "Accesorio adjunto":
Opción R6 "Resistencia para comunicaciones para zonas con/sin peligro de explosión"
Se debe tener en consideración la siguiente caída de tensión:
Máx. 7 V
También está disponible como accesorio; véanse los detalles en la documentación de
información técnica TI01043K y en el manual de instrucciones BA01170K

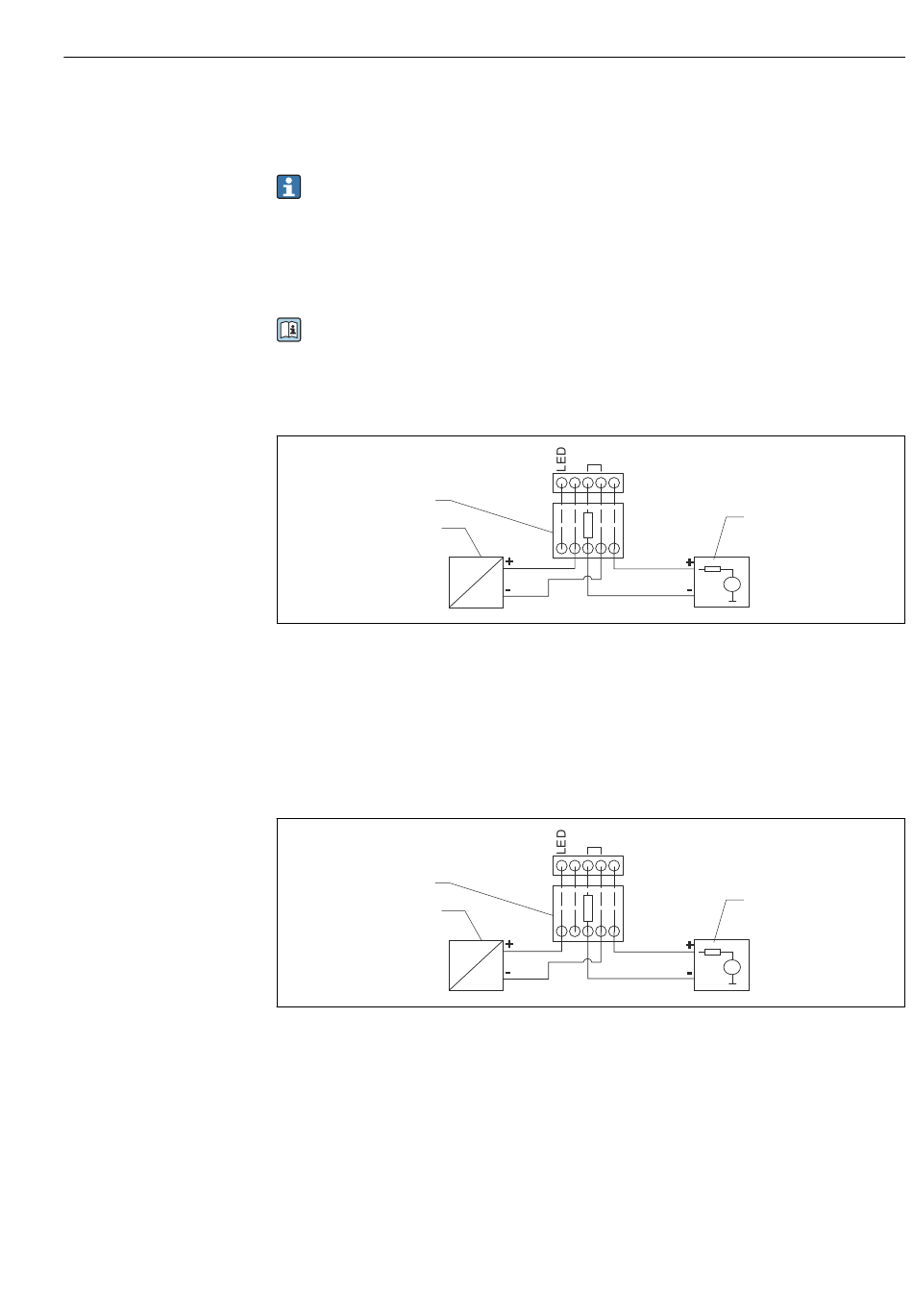

Conexión del módulo de la resistencia para comunicaciones HART, indicador RIA15
sin retroiluminación
1
2
 20 Diagrama de bloques de funciones de equipo HART, indicador RIA15 sin luz, módulo de resistencia para
comunicaciones HART
1 Módulo de resistencia para comunicaciones HART
2 Equipos con comunicación HART
3 Fuente de alimentación
Conexión del módulo de la resistencia para comunicaciones HART, indicador RIA15
con retroiluminación
1
2
 21 Diagrama de bloques de funciones de equipo HART, indicador RIA15 con luz, módulo de resistencia para
comunicaciones HART
1 Módulo de resistencia para comunicaciones HART
2 Equipos con comunicación HART
3 Fuente de alimentación
6.4 Verificación tras la conexión
 ¿El equipo o el cable permanecen sin daños (inspección visual)?
 ¿Los cables están debidamente protegidos contra tirones?
- +
Y
I
- +
Y
I
Conexión eléctrica
3
R s
DC
A0020839
3
R s
DC
A0020840
