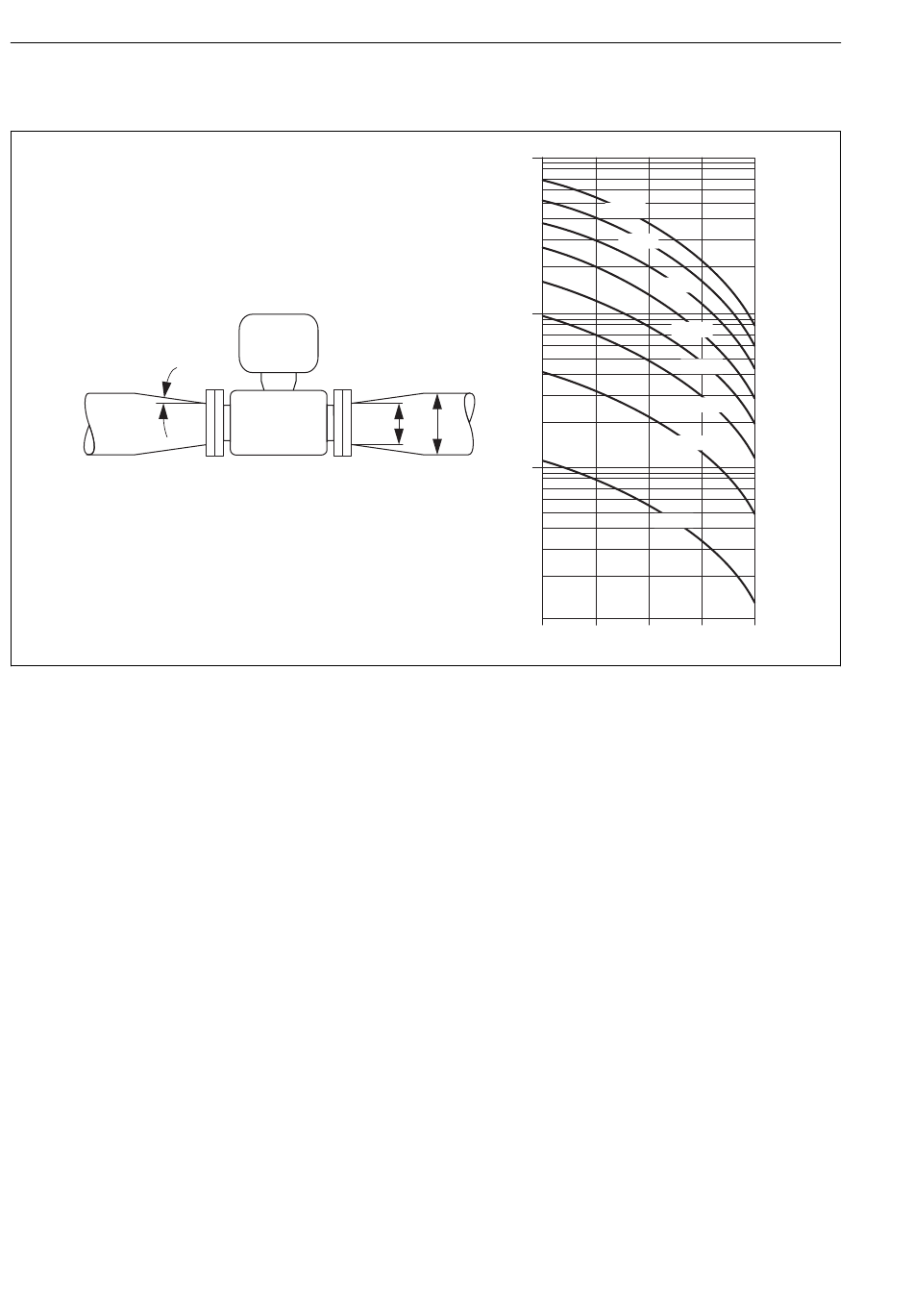

Adaptadores

max. 8°
6.1.3 Instrucciones de montaje especiales
Protección del indicador
‣
Para asegurar que se pueda abrir fácilmente la protección opcional del indicador, respete el
siguiente espacio libre mínimo alrededor de la caja: 350 mm (13,8 in)
6.2 Montaje del instrumento de medición
6.2.1

Herramientas requeridas

Para el transmisor
• Llave dinamométrica
• Para el montaje en pared:
Llave de boca para cabeza de tornillo hexagonal máx. M5
• Para el montaje en tubería:
– Llave de boca AF 8
– Destornillador Phillips PH 2
• Para girar el cabezal del transmisor (versión compacta):
– Destornillador Phillips PH 2
– Destornillador de estrella TX 20
– Llave de boca AF 7
