Utilización de la salida transfer

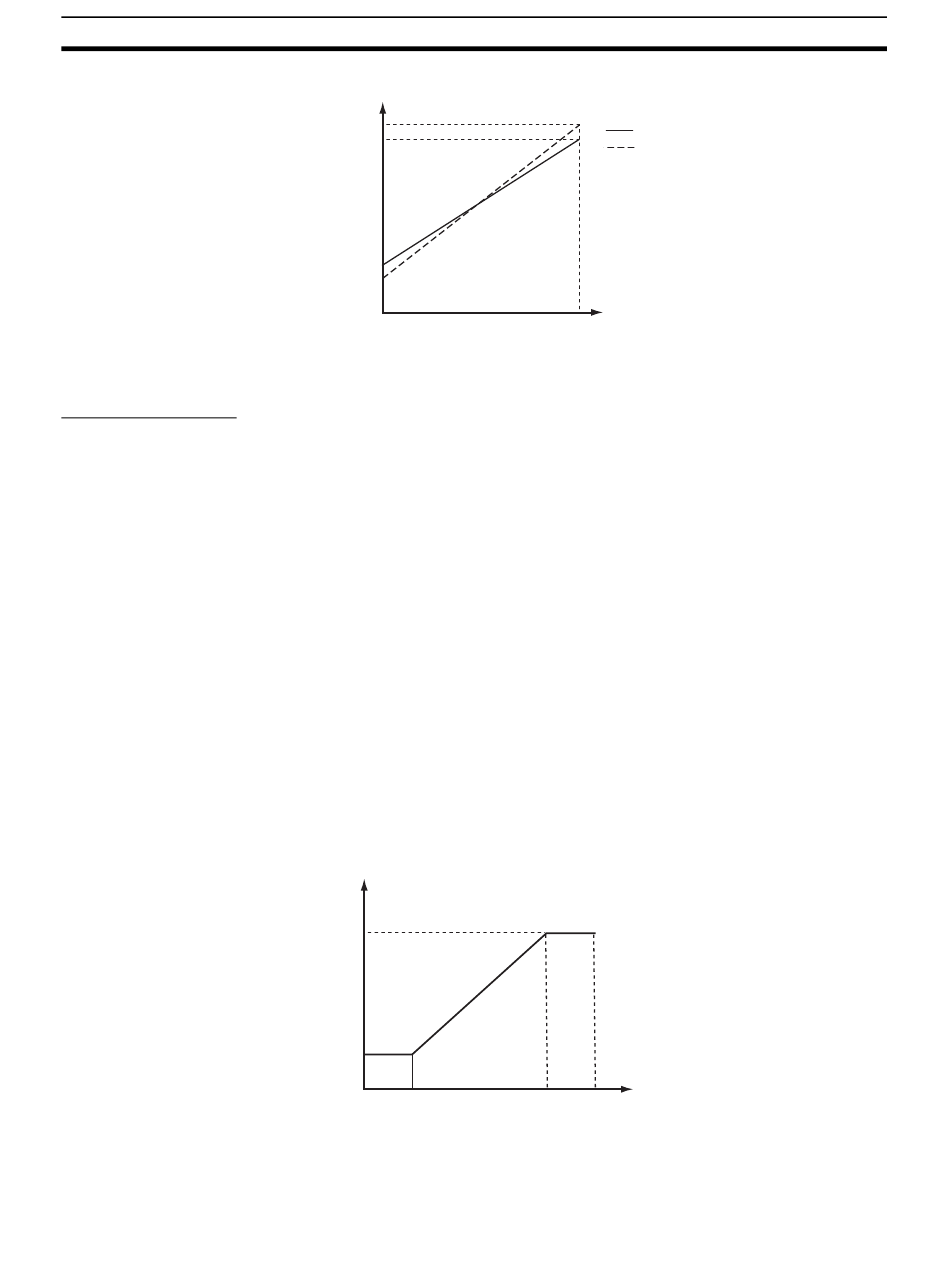

Escala de transfer

100
Salida de corriente (mA)
20,3
20
4
3,7
0
(El gráfico anterior es para cuando el tipo de salida analógica
se configura como 4 a 20mA).
• Es posible una escala inversa configurando el parámetro "límite inferior de
salida transfer" con un valor mayor que el parámetro "límite superior de salida
transfer" Si los parámetros "límite inferior de salida transfer" y "límite superior
de salida transfer" se configuran con el mismo valor cuando está configurado
4 a 20 mA, la salida transfer será continuamente 0% (4 mA).
• Si se selecciona SP , SP durante rampa a SP , o PV, los parámetros "límite
inferior de salida transfer" y "límite superior de salida transfer" serán inicializa-
dos a la fuerza a los límites de configuración superior e inferior respectiva-
mente para cambios en los límites superior e inferior del limitador de SP y de
la unidad de temperatura.
Si se selecciona MV para calor o MV para frío, los parámetros "límite inferior
de salida transfer" y "límite superior de salida transfer" serán inicializados a
100,0 y 0,0 respectivamente, cuando se alterne entre control estándar y con-
trol de calor/frío utilizando el parámetro "estándar o calor/frío".
• La corriente de salida cuando el tipo de salida analógica se configura
como 4 a 20 mA, el límite superior de salida transfer se configura como
90,0, y el límite inferior de salida transfer se configura como 10,0 se
muestra en el siguiente gráfico.
• Para escala entre 0,0% a 100,0%, la salida para −5,0 a 0,0 será el mismo
valor como para 0,0%, y la salida para 100,0 a 105,0 será el mismo valor
como para 100,0%
Salida de corriente (mA)
20
4
0 10
Límite inferior de Límite superior de
salida transfer salida transfer
(El gráfico anterior es para cuando el tipo de salida analógica
se configura como 4 a 20 mA).
Valor de salida transfer
Salida de control
MV (%)
100
MV (%)
100
90
