Determinación de las constantes PID (AT, ST, Configuración manual)

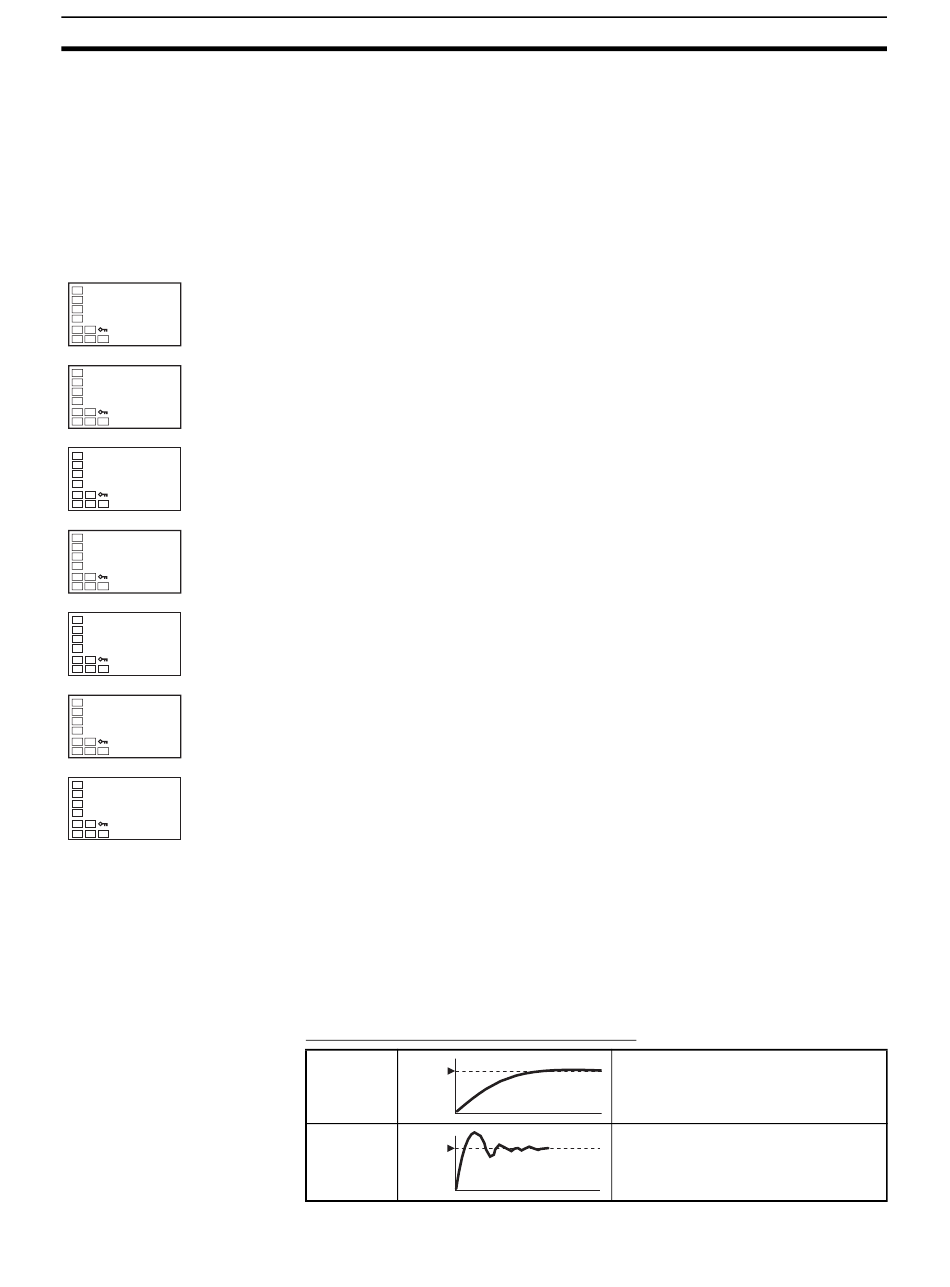

3-8-4 Configuración manual
Procedimiento de
operación
Nivel de ajuste
Visualización
l.adj
de nivel de
ajuste
Banda
C
p
proporcional
8.0
C
p
10.0
Tiempo de
i
integral
233
i
250
Tiempo de
d
derivada
40
d
45
Nota
48
Cada una de las constantes PID se pueden configurar manualmente en los
parámetros "banda proporcional" (P), "tiempo de integral" (I), y "tiempo de
derivada" (D) en el nivel de ajuste.
En este ejemplo, el parámetro "banda proporcional" se configura como 10,0,
el parámetro "tiempo de integral" como 250, y el parámetro "tiempo de deri-
vada" como 45.
1. Pulse la tecla O para pasar del nivel de operación al nivel de ajuste.
2. Pulse la tecla M para seleccionar el parámetro "banda proporcional".
3. Pulse las teclas U y D para configurar 10,0.
4. Pulse la tecla M para seleccionar el parámetro "tiempo de integral".
5. Pulse las teclas U y D para configurar 250.
6. Seleccione el parámetro "tiempo de derivada" pulsando la tecla M.
7. Pulse las teclas U y D para configurar 45.
8. Para volver al nivel de operación, pulse la tecla O.
Acción proporcional
Cuando las constantes PID I (tiempo de integral) y D (tiempo de derivada) se
configuran como 0, el control se ejecuta de acuerdo a la acción proporcional.
Como valor por defecto, el valor central de la banda proporcional se convierte
en el punto de consigna.
Parámetro relacionado: Valor de reset manual (nivel de ajuste)
Cuando se ajusta P (banda proporcional)
Incremen-
Valor
tado
selec-
cionado
Disminuido
Valor
selec-
cionado
Sección 3-8
La curva sube gradualmente, y se crea
un tiempo de estabilización largo,
pero se evitan los sobreimpulsos
(overshooting).
Se producen sobreimpulsos y oscila-
ciones, pero se alcanza rápidamente el
valor de configuración y se estabiliza la
temperatura.
