4-Q-EC Amplificador DEC 70/10
4.2.4
Regulación de Velocidad
12
maxon motor control
maxon motor

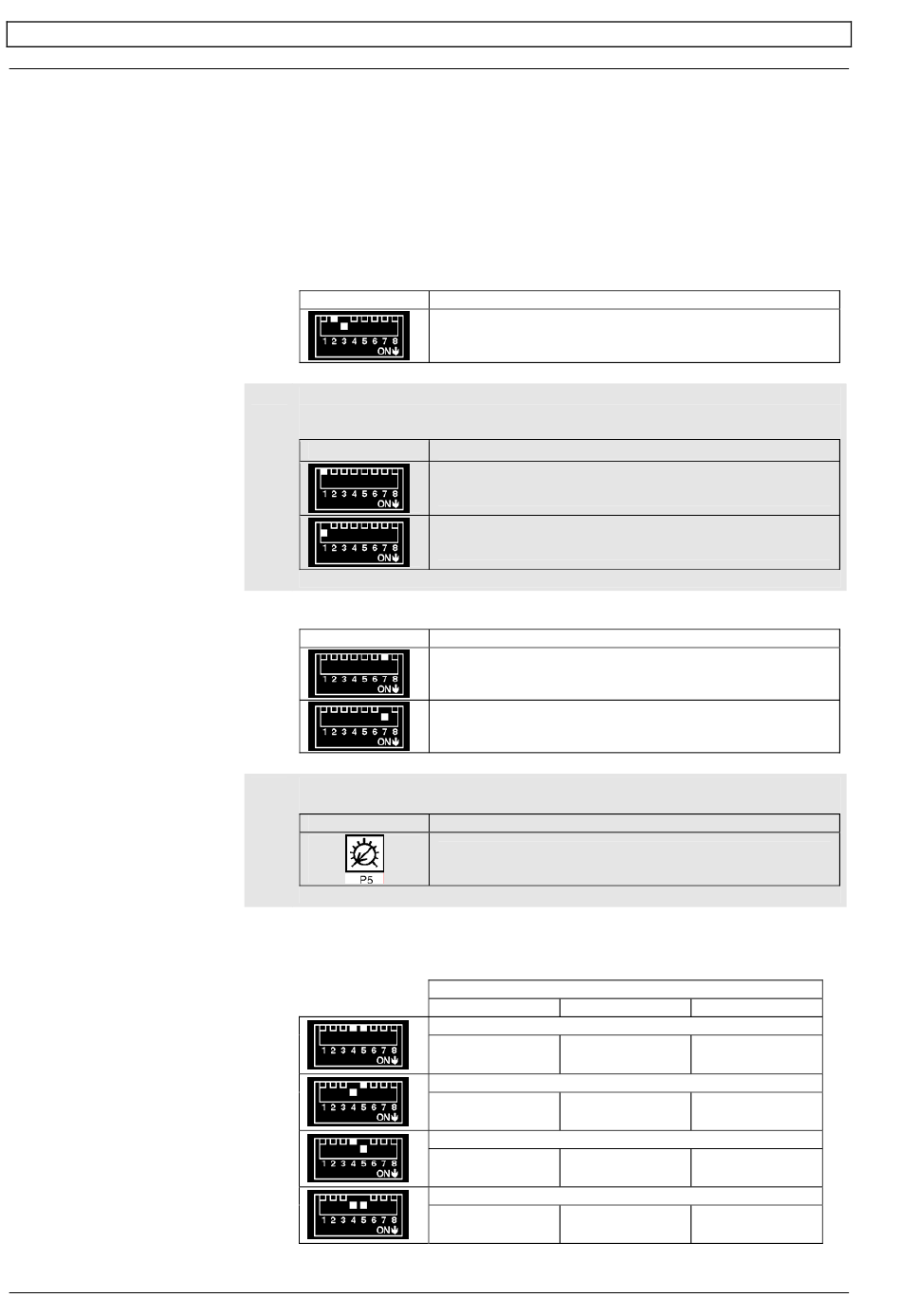

Con el ajuste, los microinterruptores se situarán en la posición adecuada para
la aplicación específica de cada usuario.
Procedimiento
Realice todos los ajustes en el orden que le indicamos a continuación!
1.
Para elegir el modo de funcionamiento «regulación de velocidad» coloque el
microinterruptor S2 en la posición OFF y el S3 en ON.
2.
Elija la forma en la que controlará el amplificador y coloque el microinterruptor
S1 en la posición correspondiente.
3.
Con el microinterruptor S7 se selecciona la ganancia
4.
Coloque el potenciómetro P5 n
5.
Con los microinterruptores S4 y S5 seleccione el rango de velocidad del motor
deseado.
Este ajuste también define la relación aceleración/deceleración que es ajustable.
Instrucciones de Funcionamento
Modo de funcionamiento
S2 OFF y S3 ON:
Regulación de velocidad
Tipo de señal de control
S1 OFF:
Señal de control externa
S1 ON:
Señal de control interna
Ajuste de ganancia
S7 OFF:
Ganancia baja
S7 ON:
Ganancia alta
en la posición de mínima amplificación.
gain
Amplificación
P5 a 0 % (límite izquierdo):
Amplificación mínima
Número de pares de polos
1 par de polos
4 pares de polos
S4 OFF y S5 OFF
10'000 rpm
2'500 rpm
S4 ON y S5 OFF
20'000 rpm
5'000 rpm
S4 OFF y S5 ON
40'000 rpm
10'000 rpm
S4 ON y S5 ON
80'000 rpm
20'000 rpm
Edición Abril 2006 / sujeto a modificasiones
8 pares de polos
1'250 rpm
2'500 rpm
5'000 rpm
10'000 rpm
